Аккумуляторы хитачи Hitachi 18/36 вольт схема ремонт
|
|
|
Anat78
|
Дата: Пятница, 14.05.2021, 10:15 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Аккумуляторы хитачи Hitachi 18/36 вольт схема ремонт
BSL36A18 : 36 V - 2.5 Ah и 18 V - 5.0 Ah
BSL36B18 : 36 V - 4.0 Ah и 18 V - 8.0 Ah
Максимальная отдаваемая мощность: 1080W & 1440W
Подробное сравнение инструмента хитачи 36 вольт http://www.78294.ru/news....12-12-9
На 36-вольтовых инструментах аккумуляторные батареи Multi-Volt BSL36A18 обеспечивают ёмкость 2,5 ампер-часов (А*ч), тогда как на 18-вольтовых –
5,0 А*ч. Максимально возможная мощность двигателей, с которыми способны работать новые аккумуляторы, – 1080 Вт.
С помощью устройства ускоренной зарядки UC18YSL3 новые 36-вольтовые аккумуляторные батареи Multi-Volt полностью заряжаются за 32 минуты.
BSL36A18 и BSL36B18:

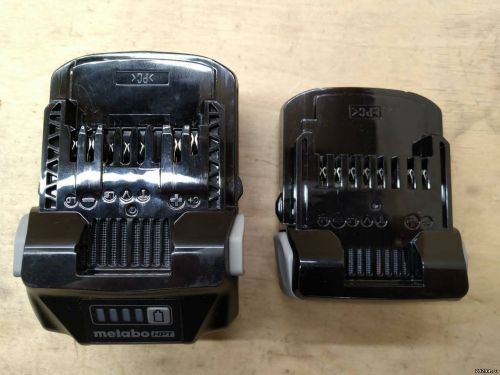

BSL36B18 и АКБ Хитачи 14,4в 4ач:
BSL36A18 и BSL36B18:
BSL36A18 и BSL36B18:
BSL36A18:
BSL36B18:
BSL36B18:
Схема:
C+ Положительный зарядный вывод (предоставляется зарядным устройством для аккумуляторной батареи)
+ Положительное напряжение (подключается напрямую к ячейкам батареи)
- Отрицательное напряжение батареи (подключается напрямую к ячейкам батареи.)
LS Термистор (PTC?? Около 5 МОм при комнатной температуре.)
V Vcc (предоставляется зарядным устройством для аккумуляторной батареи)
LD Сигнал включения/остановки разряда (заземляется при включении разряда. Высокий или плавающий при обнаружении неисправности)
T Дискриминация типа батареи (тип, сопротивление, напряжение; A/1 кОм/0,5
В, B/4,3 кОм/1,5 В, C/10 кОм/2,5 В, D/24 кОм/3,5 В, E/92 кОм/4,5 В)
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
twol_fortyk
|
Дата: Среда, 25.05.2022, 18:36 | Сообщение # 3
|
Пользователи
twol_fortyk
Рядовой
- Сообщений:42
- Репутация:0±
|
Трубуется ли у них замена платы, как у Makita?
Либо оригинальная плата сработает после ремонта?
|
|
|
|
|
|
Anat78
|
Дата: Среда, 25.05.2022, 22:30 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Да каждый раз меняю плату на новую, уже десяток в наличии их
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
defaultNick1254
|
Дата: Четверг, 01.09.2022, 17:34 | Сообщение # 5
|
|
|
привет, подскажите есть штук 7 BSL 36a18 во всех мигают зеленым сразу все 4 светодиода, не работат и не заряжается...
провеоял вольтметром, погрешность в 0.0хх вольт
куда копать?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 01.09.2022, 18:14 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
фото начинки?
