Зарядное устройство Вымпел-15 схема и ремонт
Anat78 Дата: Вторник, 28.01.2025, 09:18 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7223
  • Репутация:59±
Anat78

Зарядное устройство Вымпел-15 схема и ремонт

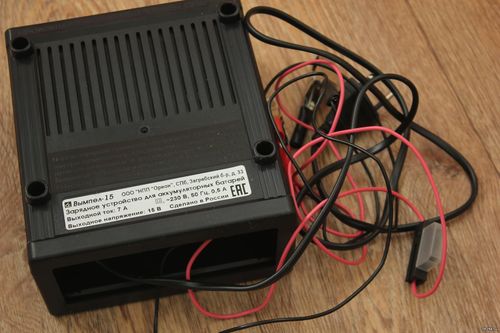

Автоматическое зарядное устройство для 12-вольтовых аккумуляторных батарей ООО "НПП "ОРИОН".







Преимущество зарядного устройства Вымпел-15:

Дешевизна. Доступно для любого автолюбителя который хочет продлить срок службы аккумулятора автомобиля.
Простота настройки. Подключил к аккумулятору и включил в розетку. Все остальное зарядное устройство сделает самостоятельно.
Маленькие размеры и вес в сравнении с трансформаторными аналогами.
Безопасность для аккумулятора. Прожарить аккумулятор если оставить на ночь им не получится.
Отечественная разработка и производство.
Есть встроенный подстроечный резистор для регулировки максимального напряжения.

Недостатки зарядного устройства Вымпел-15:

Данное зарядное устройство относится к эконом классу и примерно соответствует безымянным китайским зарядным устройствам.
Примитивная защита устройства от замыкания и смены полярности с помощью предохранителя. Судя по отзывам пользователей данного прибора, предохранитель редко когда успевает вовремя сработать и часть дорожек на плате успевает сгореть.
Отсутствует принудительное охлаждение платы.
Радиатор на силовым транзисторе меньше чем необходимо для надежной работы устройства.
Низкая влагостойкость.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Вторник, 28.01.2025, 09:19 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7223
  • Репутация:59±
Anat78

Была проведена доработка данного зарядного устройства:

На входе питания был установлен варистор S20K320 и два автомобильных предохранителя в корпусе. При любом всплеске высокого напряжения варистор примет его на себя и не пропустит его дальше.
Установлен маленький вентилятор.
На низковольтный выход был поставлен диод 10A10 для защиты от обратного напряжения. Тем самым если перепутать полярность подключения клемм на аккумуляторе данный диод накоротко замкнет ток на себя и тем самым даст больше времени на то чтобы сработал предохранитель, прежде чем на плате начнутся какие либо необратимые повреждения.







Осциллограмма зарядки аккумулятора Вымпелом 15
