Схема зарядного Bosch AL60DV 1411
Anat78 Дата: Пятница, 29.12.2017, 13:27 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:6490
  • Репутация:52±
Anat78

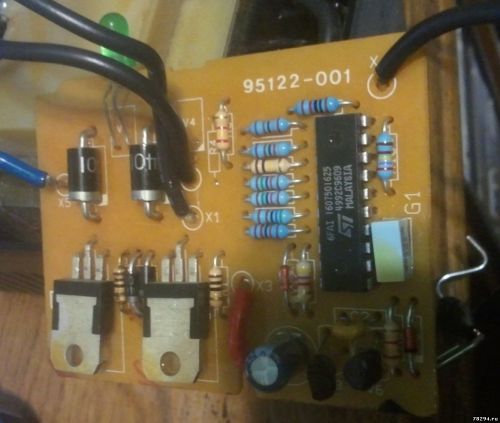

Схема и фотографии зарядного устройства BOSCH AL 60DV 1411
схема BOSCH AL60DV
Заряжает батареи от 7,2 до 14,4 вольт током 1,4А
Инструкция  BOSCH AL60DV: https://preview.u-manual.com/preview....-1.html

Фото:






Схема:

Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 29.12.2017, 13:44 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:6490
  • Репутация:52±
Anat78

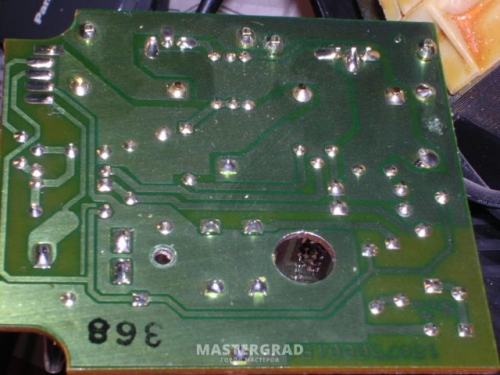

Более старая модель BOSCH AL-60DV
Плата расположена иначе:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
shalexsh Дата: Воскресенье, 17.03.2024, 13:19 | Сообщение # 3

Пользователи

shalexsh

Рядовой

  • Сообщений:3
  • Репутация:0±

 но схема нарисованная под первой картинккой не соответствует картинке.
Anat78 Дата: Воскресенье, 17.03.2024, 14:49 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:6490
  • Репутация:52±
Anat78

ок с вас фото платы зарядного тогда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
