Переделка зарядного Bosch BC1880 на 220 вольт
|
|
|
Anat78
|
Дата: Четверг, 14.12.2017, 11:40 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|

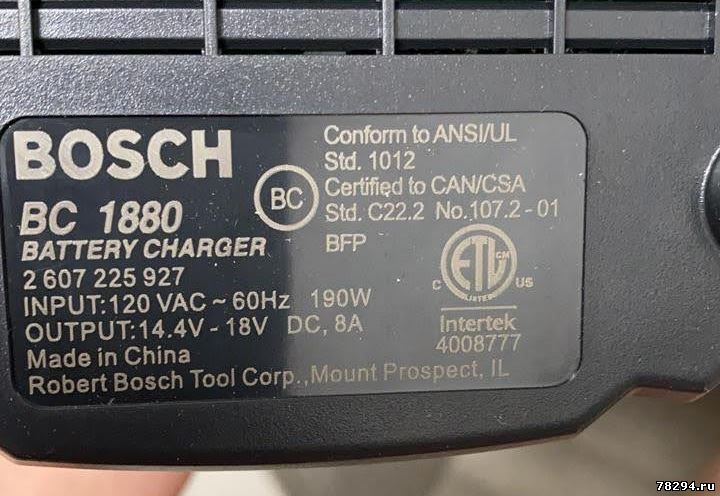

Переделка Bosch BC1880 со 120 вольт на 220 вольт

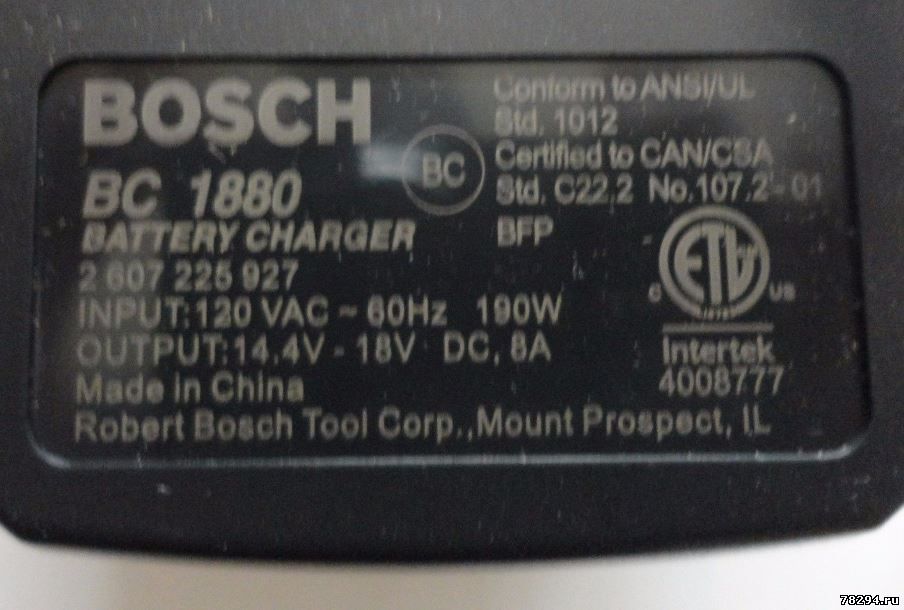

Зарядное устройство (2 607 225 927, 2607225927)

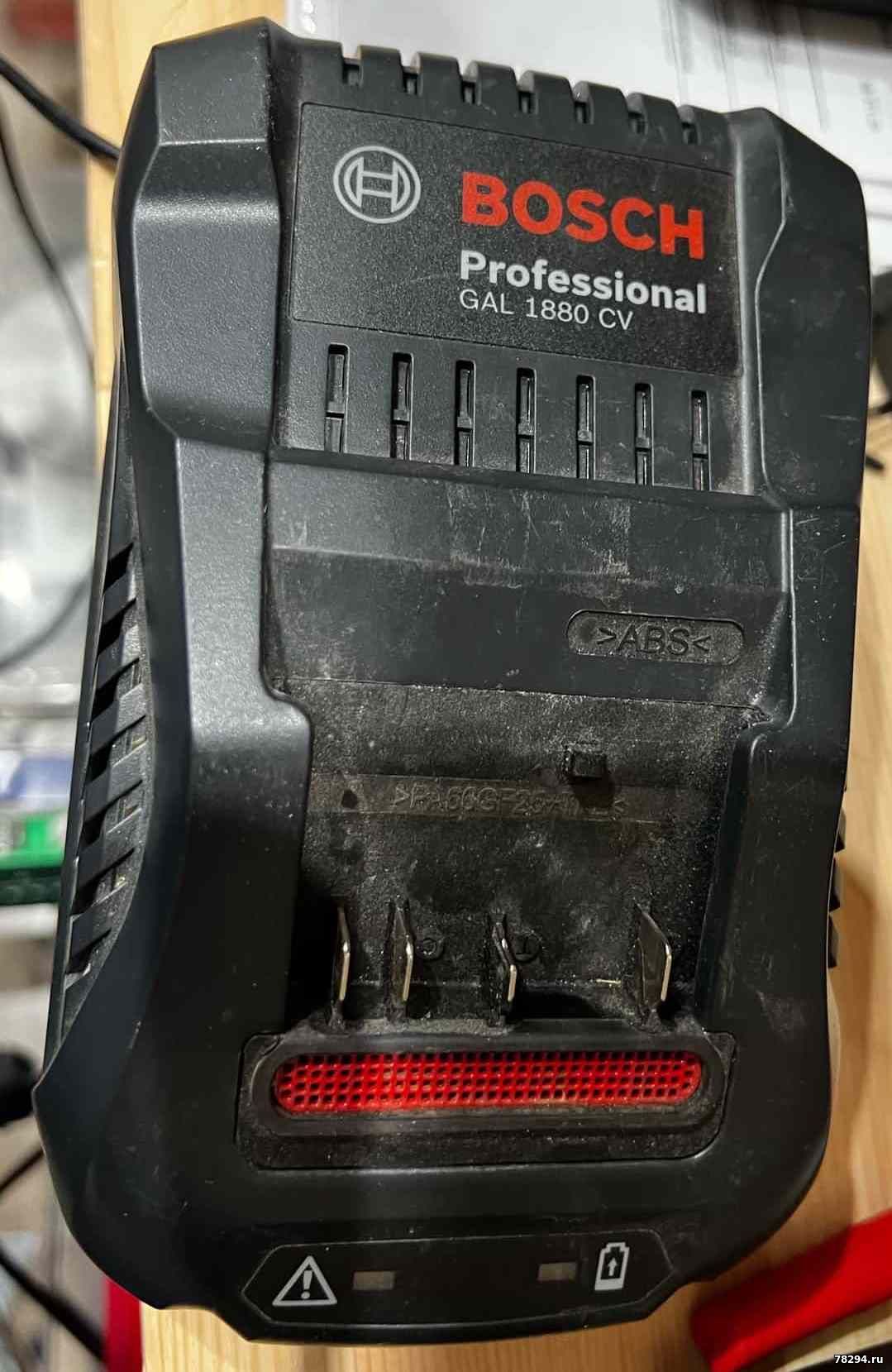

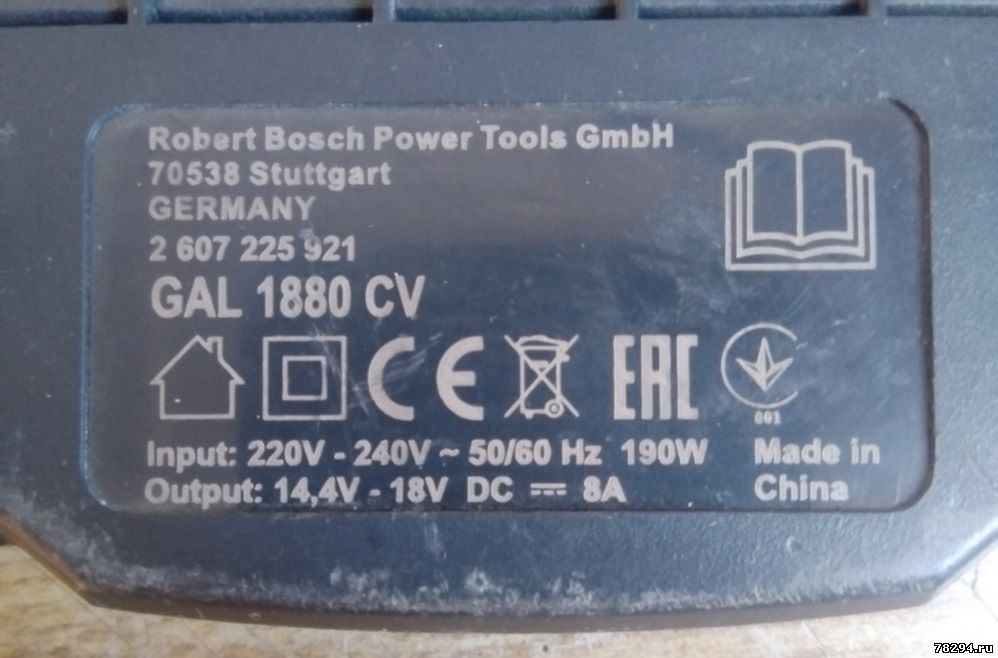

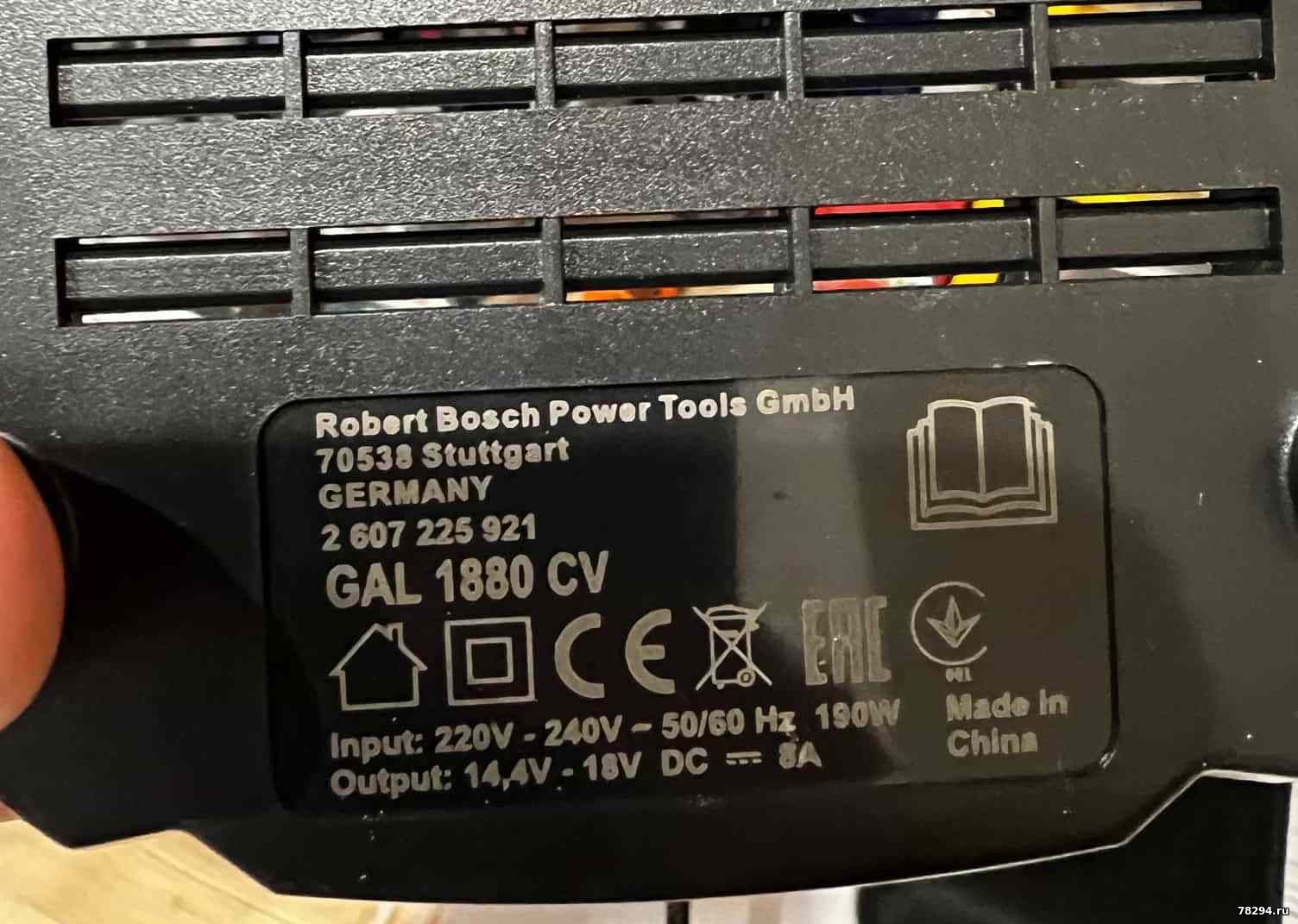

Она же GAL 1880 CV Professional 1 600 A00 B8G
Характеристики:
Зарядное напряжение аккумулятора* 14,4 – 18 В
Зарядный ток* 8 A
Вес* 700 г
Время зарядки аккумулятора емкостью 1,5 А•ч (80%/100%), ок. 10/25 мин
Время зарядки аккумулятора емкостью 2,0 А•ч (80%/100%), ок. 15/30 мин
Время зарядки аккумулятора емкостью 3,0 А•ч (80%/100%), ок. 20/35 мин
Время зарядки аккумулятора емкостью 4,0 А•ч (80%/100%), ок. 25/35 мин
Время зарядки аккумулятора емкостью 5,0 А•ч (80%/100%), ок. 30/45 мин
Время зарядки аккумулятора емкостью 6,0 А•ч (80%/100%), ок. 35/55 мин
Время зарядки аккумулятора емкостью 6,3 А•ч (80%/100%), ок. 41/55 мин
Имеет индикацию достижения заряда в 80 процентов и 100 процентов.
Потребляет максимум 140ватт при работе (хоть и написано 190вт)
Инструкция Bosch BC1880 : https://www.manualslib.com/products/Bosch-Al-1880-Cv-8997605.html
Переделка очень простая на 220 вольт и займет у вас 5 минут
Доступно только для пользователей
Все можно пользоваться зарядным устройством от сети 220 вольт.
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных.

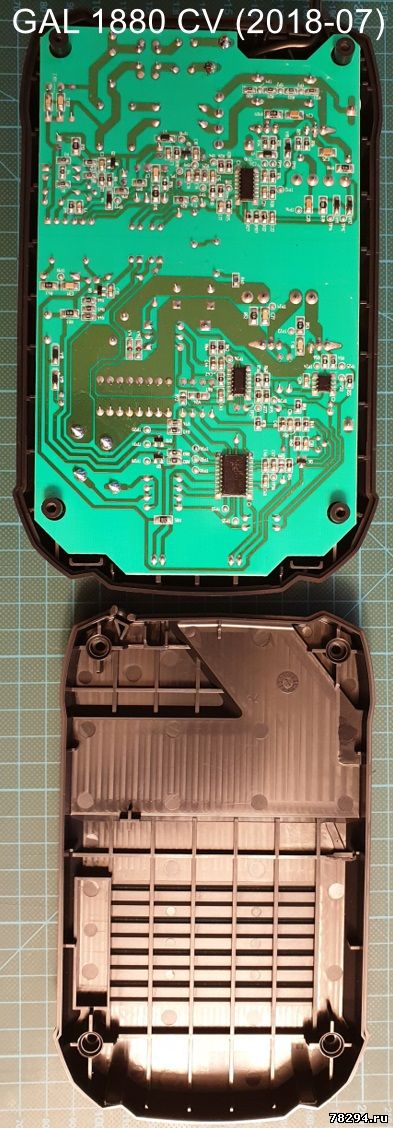

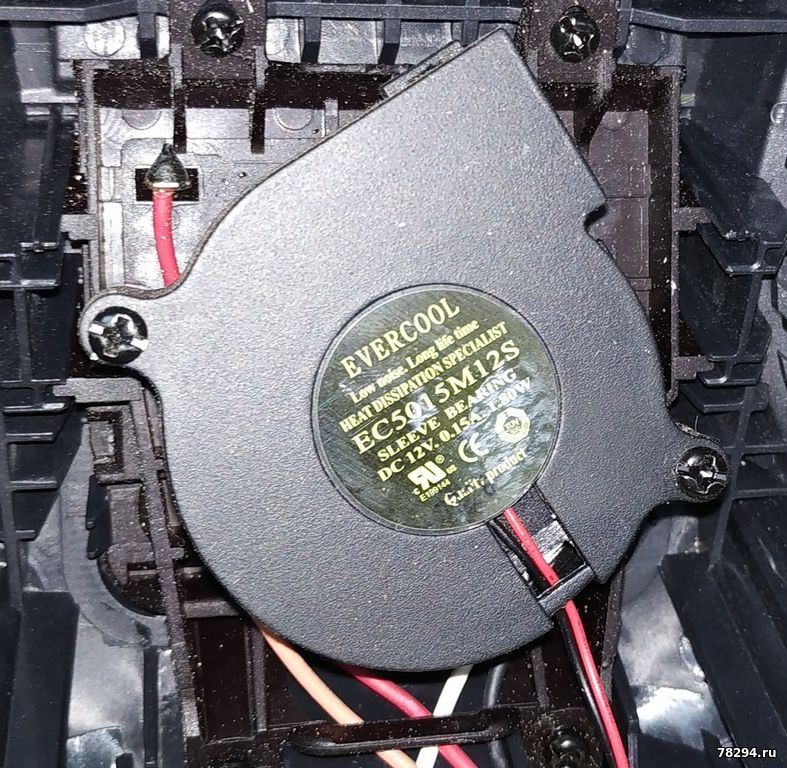

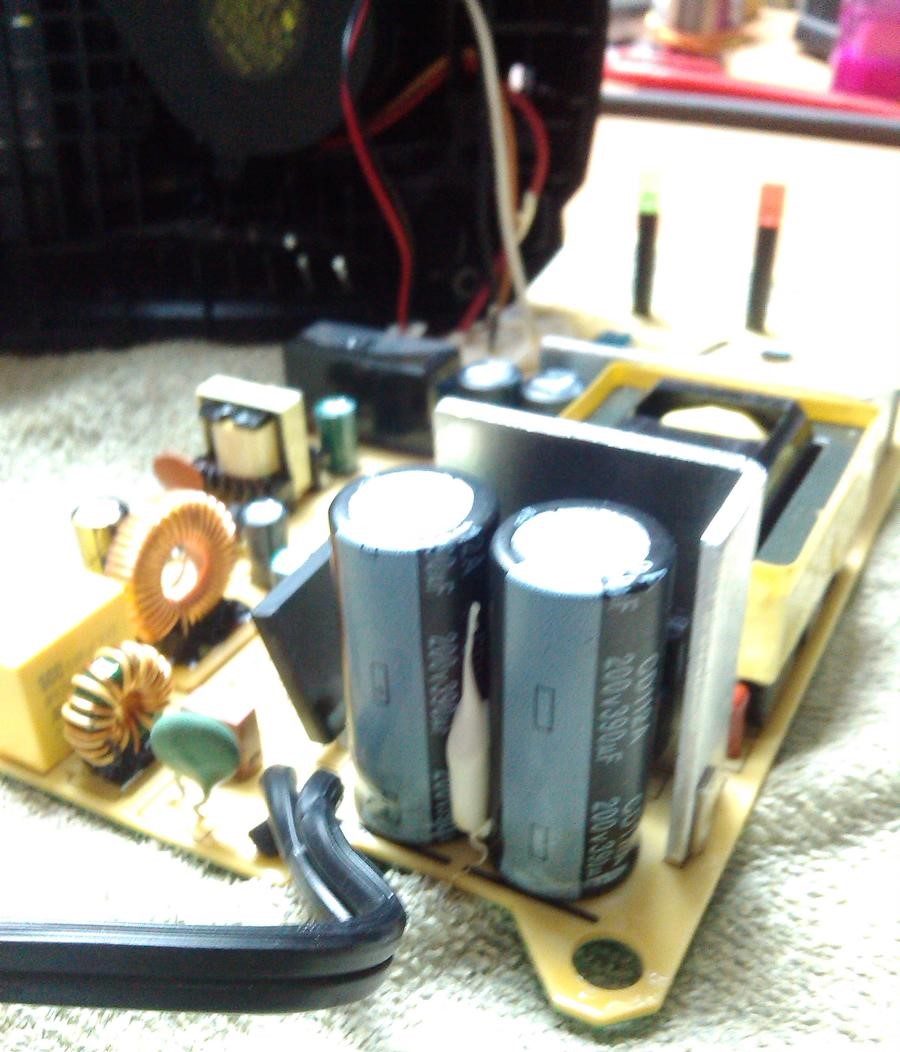

Еще фото:

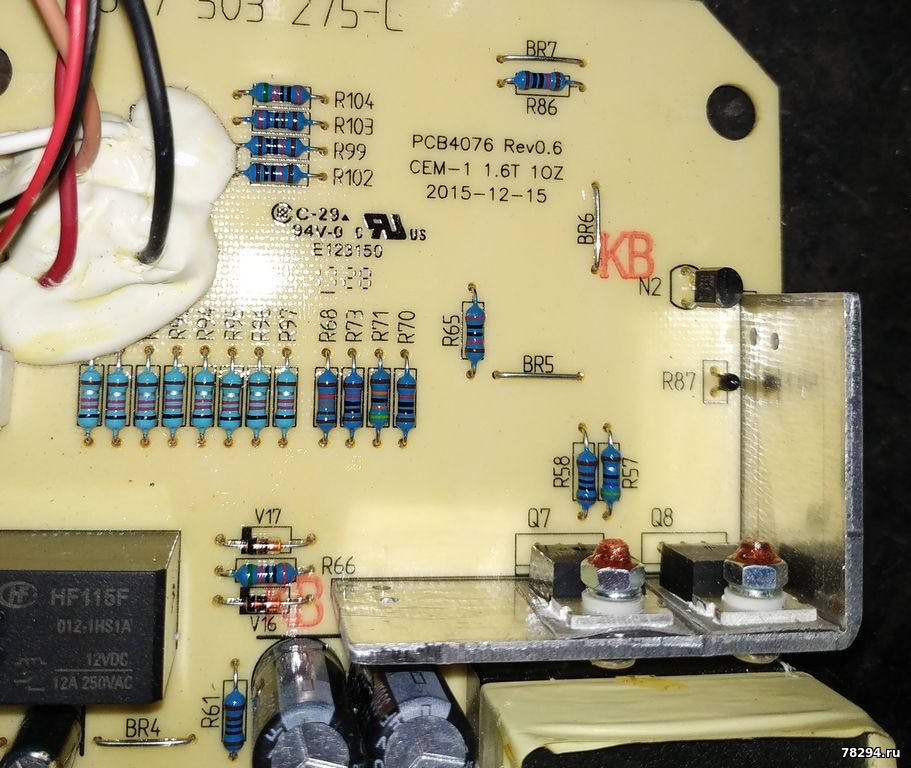

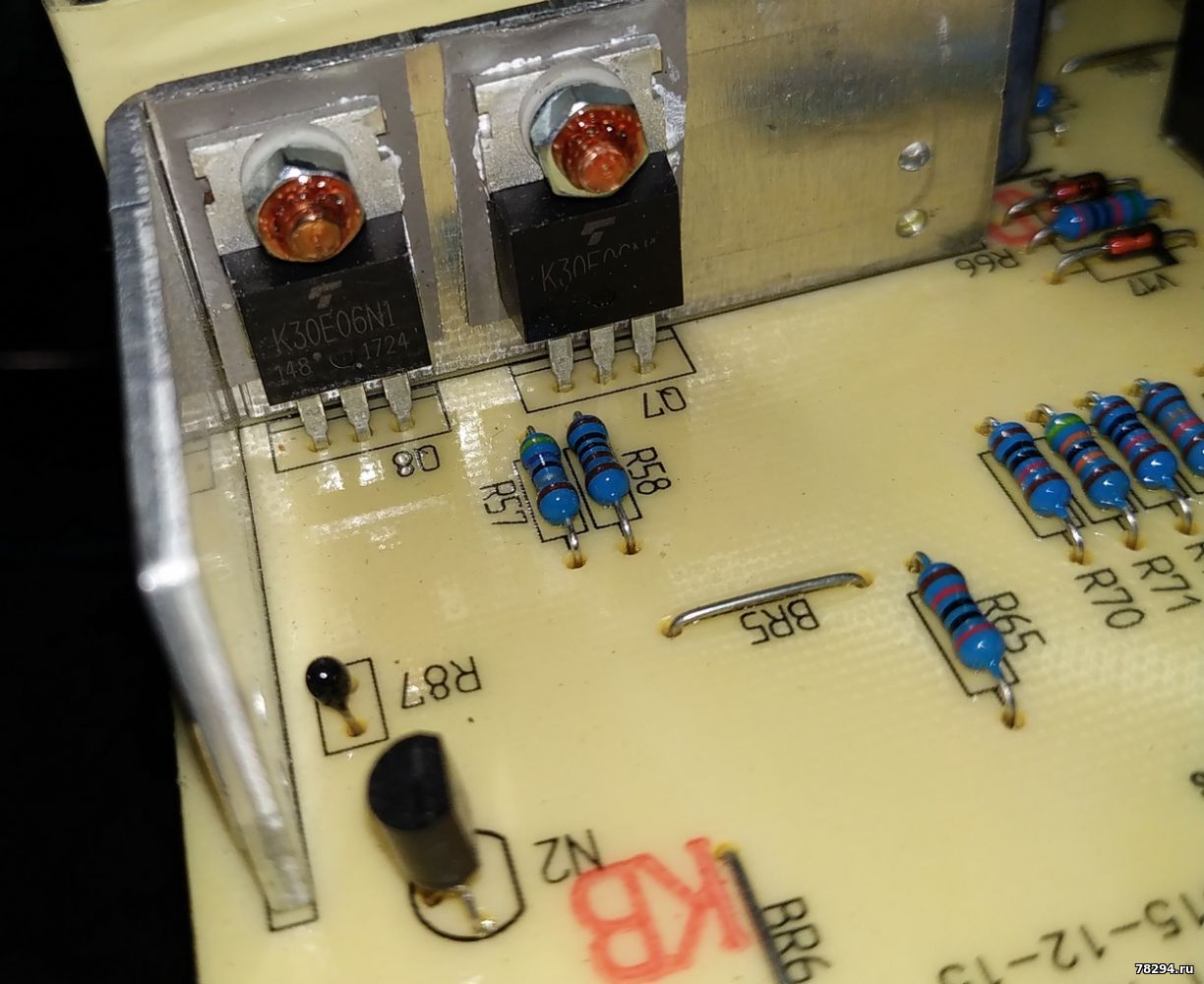

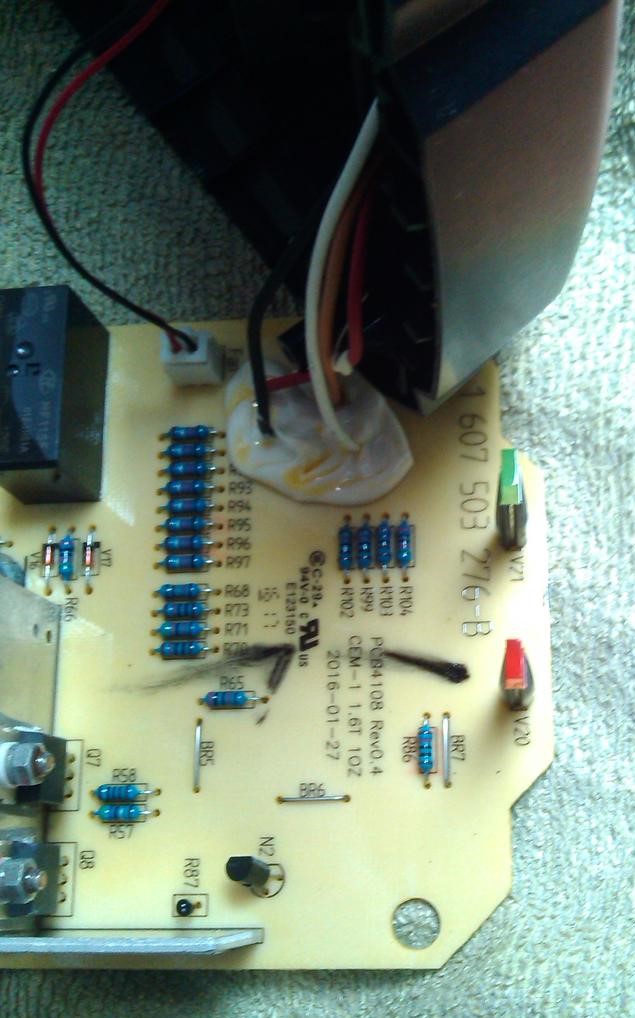

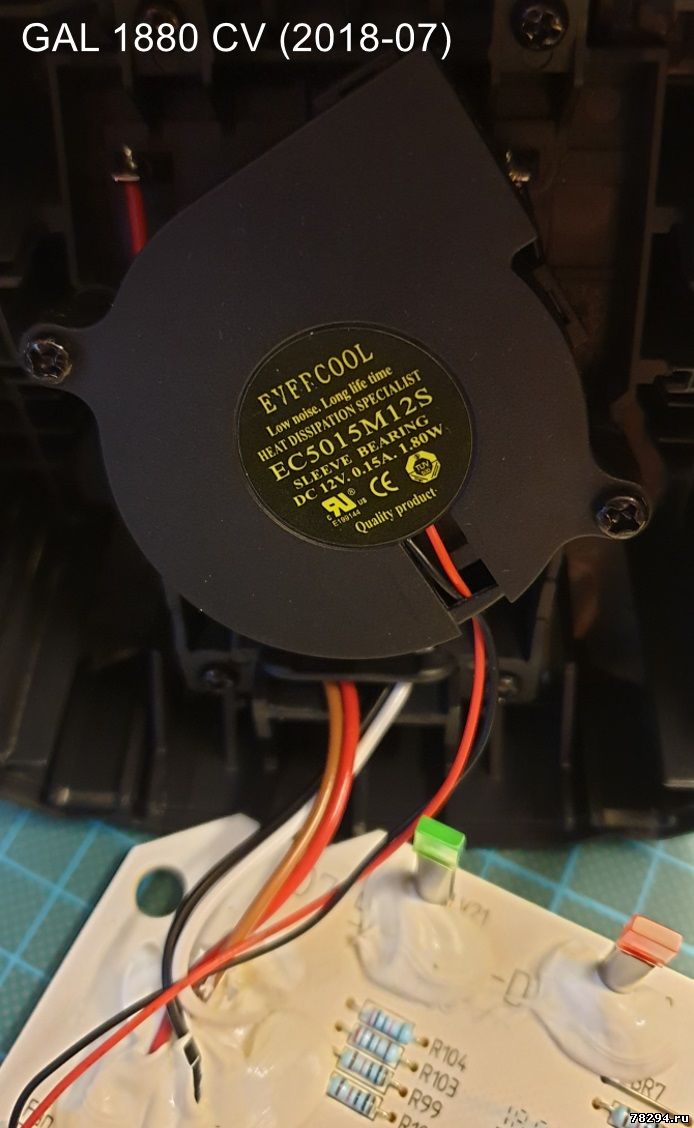

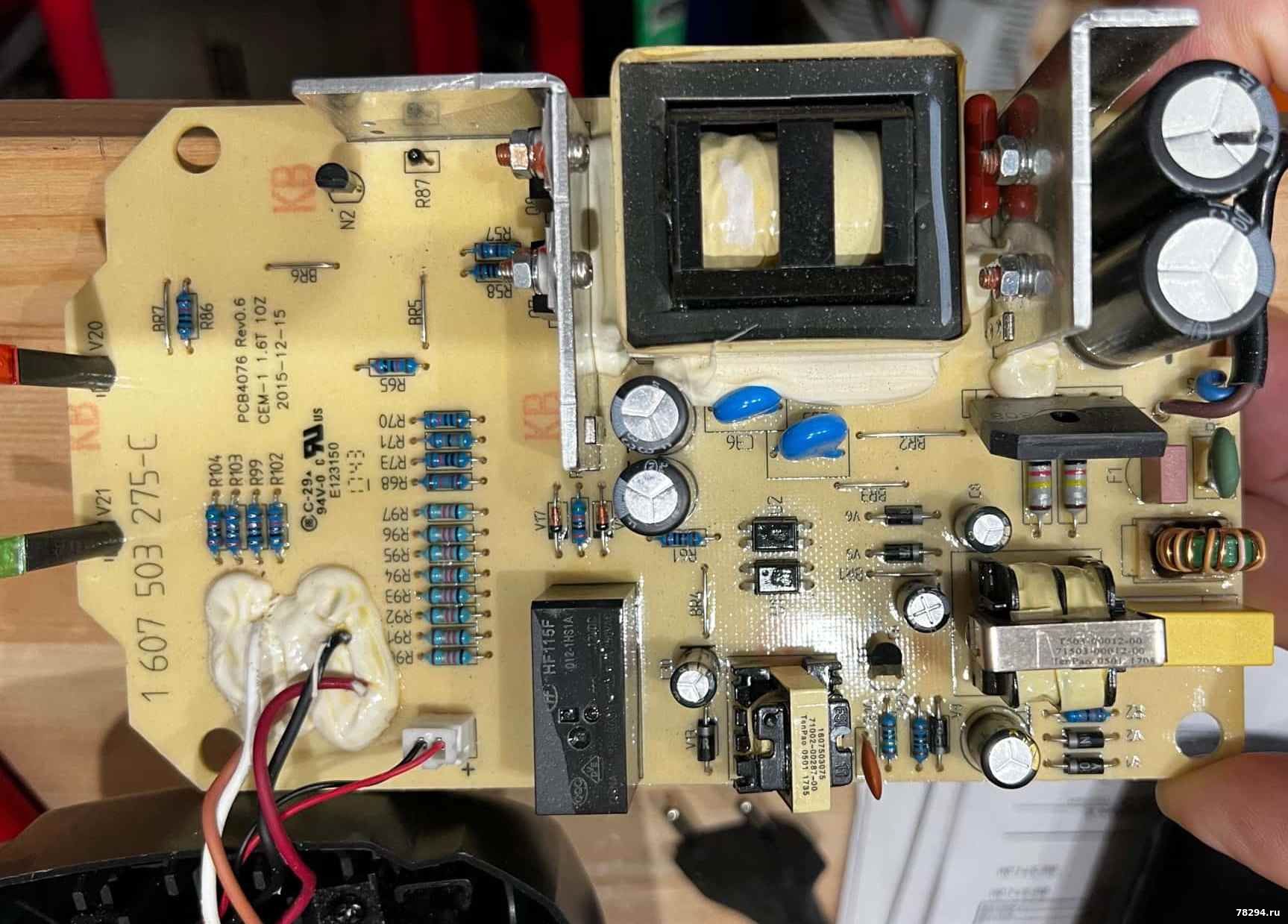

Так же в этом зарядном можно уменьшать ток заряда, для этого просто откусывают нужное количество резисторов в цепи измерения тока.
R90-97
Каждый откусанный дает минус 1ампер
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 01.01.2018, 21:35 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|

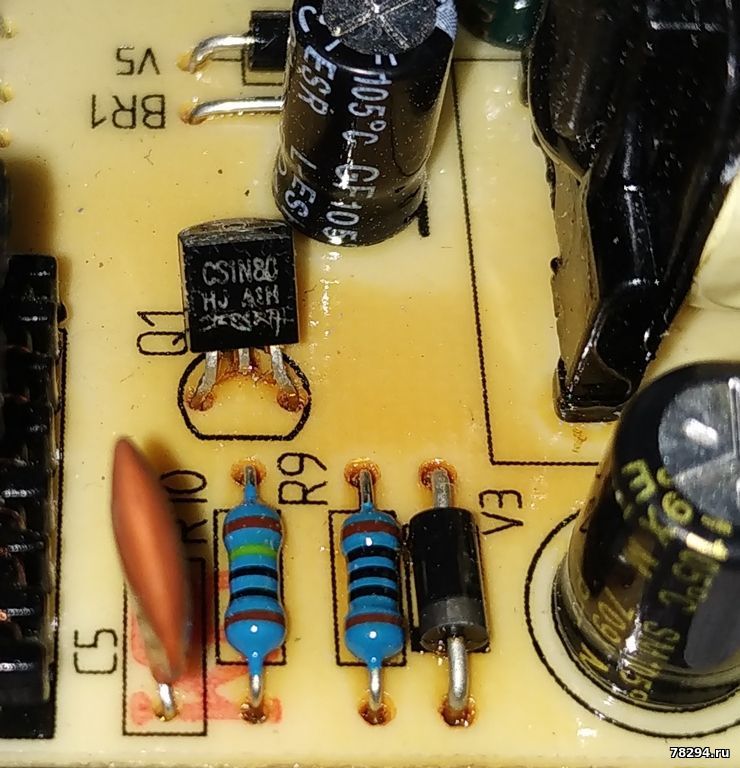

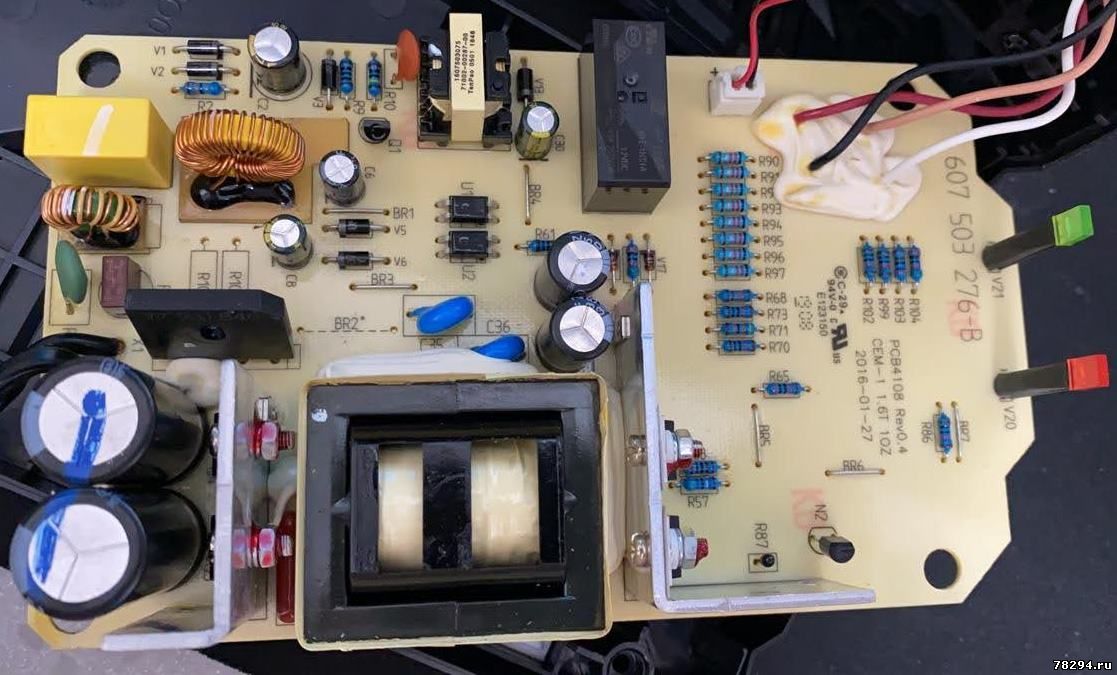

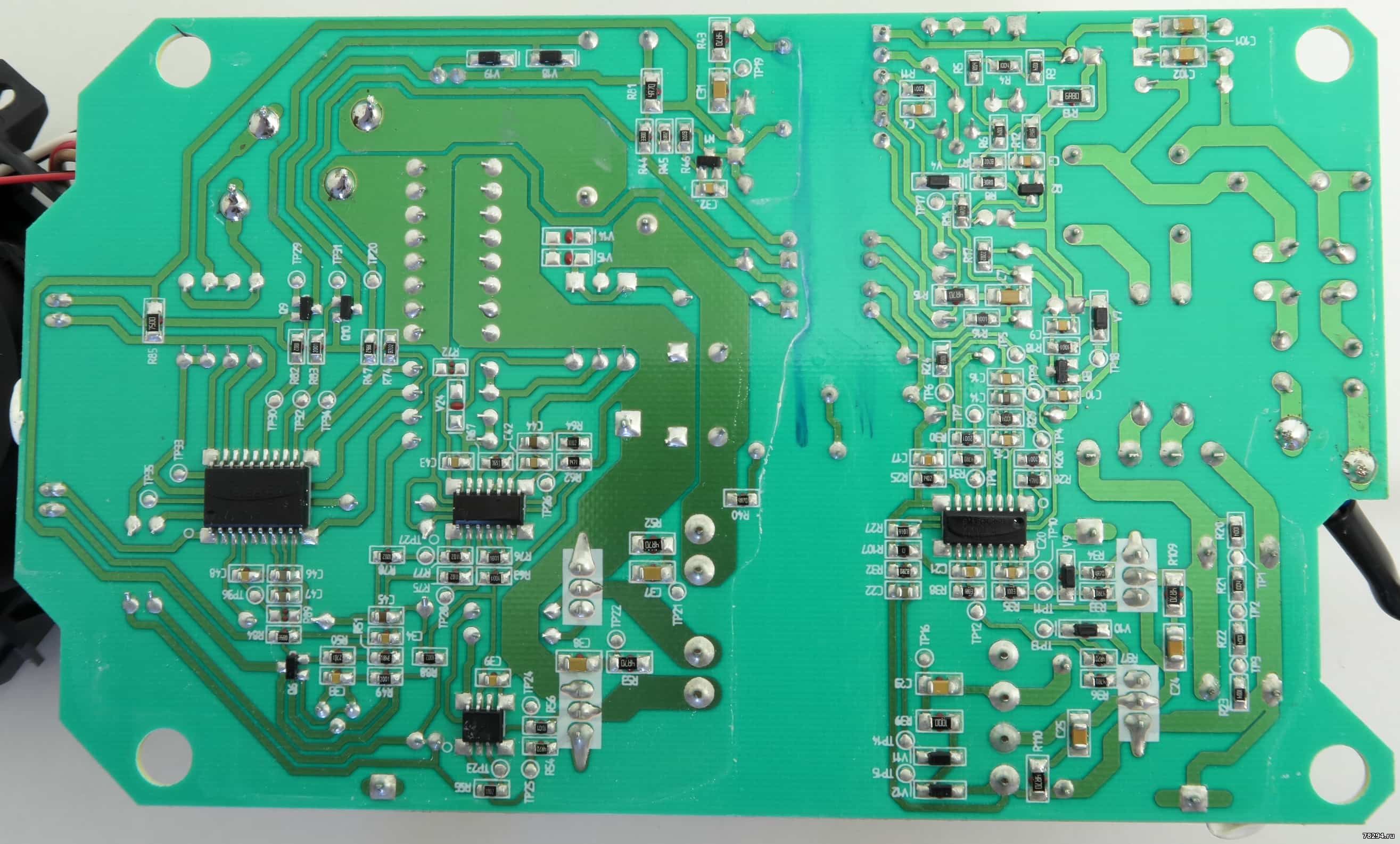

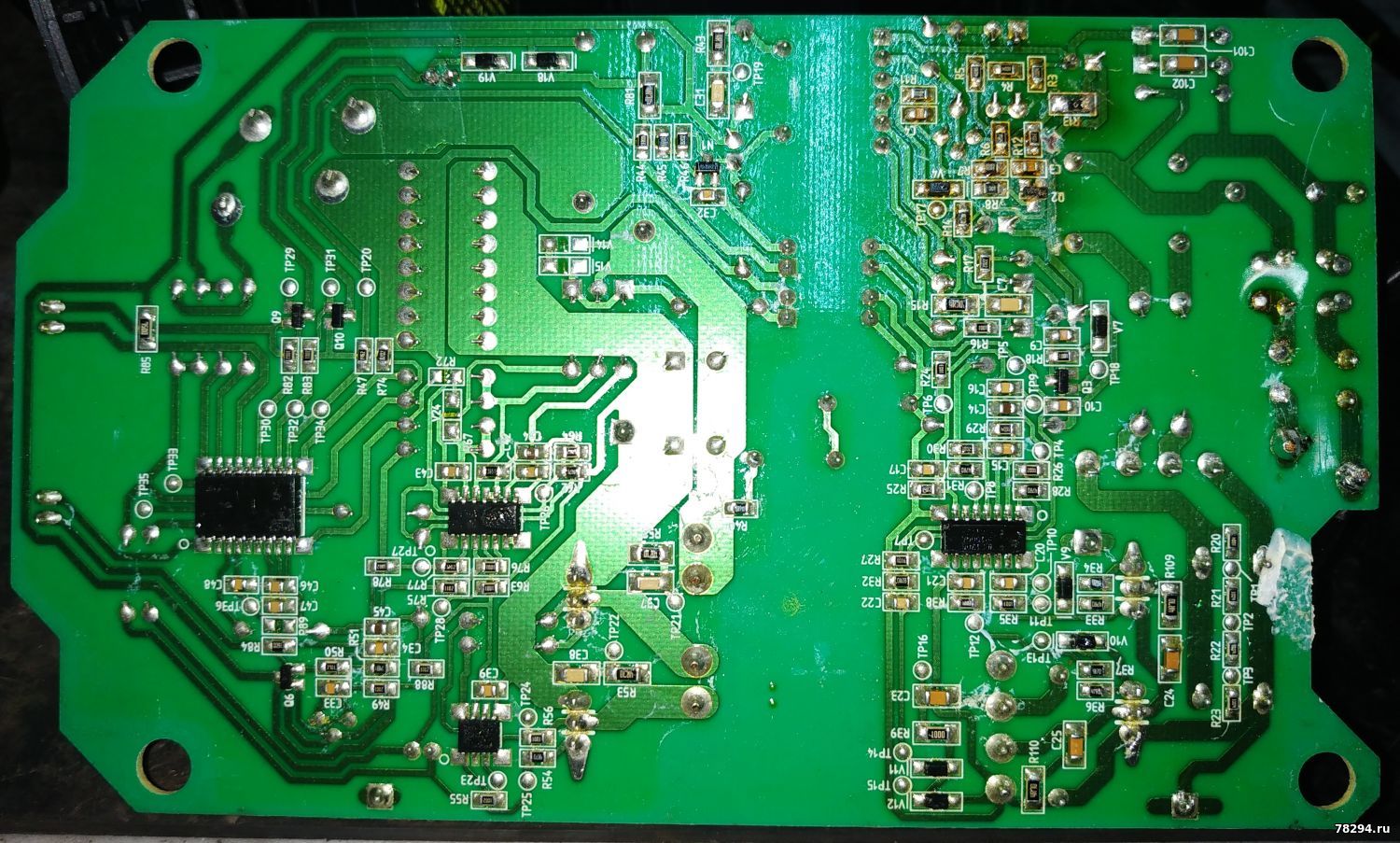

Вот так впаивается варистор на плату Bosch BC1880:
Доступно только для пользователей
R8 30R0 30
R13 6R8 6.8
Ремонт и разборка аккумуляторов Бош:
10,8 вольт - http://www.78294.ru/forum/22-241-1
14,4 вольт - http://www.78294.ru/forum/22-219-1
18 вольт - http://www.78294.ru/forum/22-221-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 15.01.2018, 14:18 | Сообщение # 3
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|

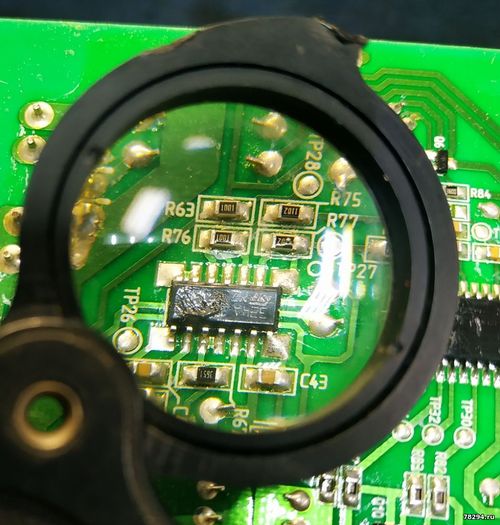

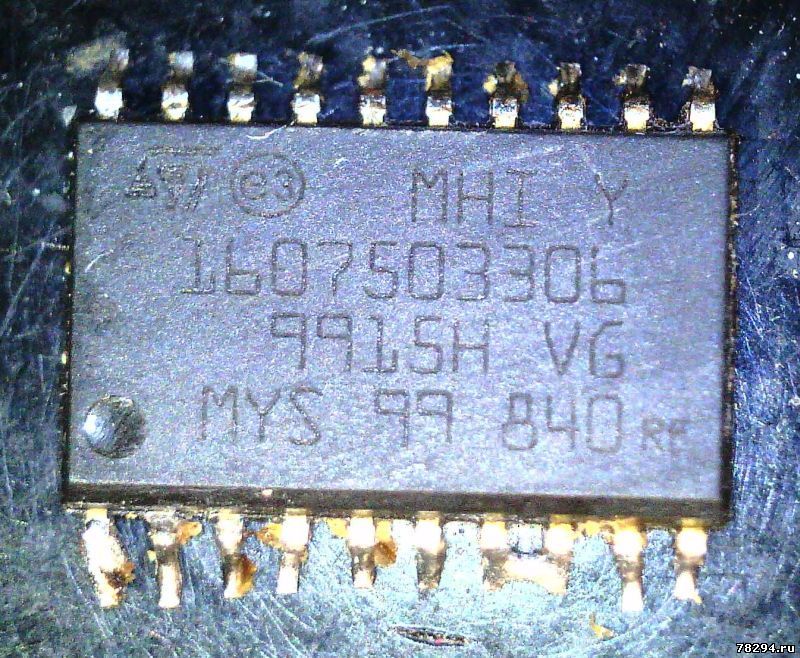

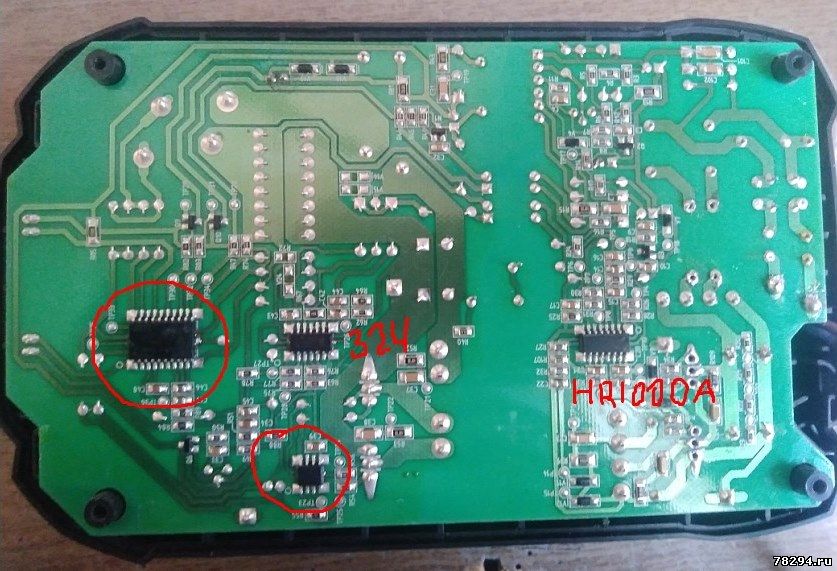

Контроллер заряда в зарядном устройстве GAL1880CV
ST MHI Y
1607503306
9915H VG
MYS 99 840 RF
Поддержать развитие сайта можно здесь: http://serov1.ucoz.net/forum/0-0-0-36
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Вторник, 10.12.2019, 01:38 | Сообщение # 4
|
Пользователи
zhekae29
Рядовой
- Сообщений:53
- Репутация:2±
|
Напишите пожалуйста, какие\сколько резисторов надо выкусить чтоб получить ток заряда 4 ампера.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.12.2019, 01:59 | Сообщение # 5
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
R90-97
Каждый откусанный дает минус 1ампер
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
5y2sn62l04z421514
|
Дата: Четверг, 25.06.2020, 12:41 | Сообщение # 7
|
Пользователи
5y2sn62l04z421514
Рядовой
|
Подскажите, плиз, номинал R13.
Заменил предохранитель, диоды V1, V2, smd кондёры C101, C102 (дорожки вокруг были уже на грани) и застрял на R13 - маркировка сгорела
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 25.06.2020, 14:03 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
R13 6R8 6.8
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
arv1pochta
|
Дата: Среда, 26.08.2020, 20:03 | Сообщение # 9
|
|
|

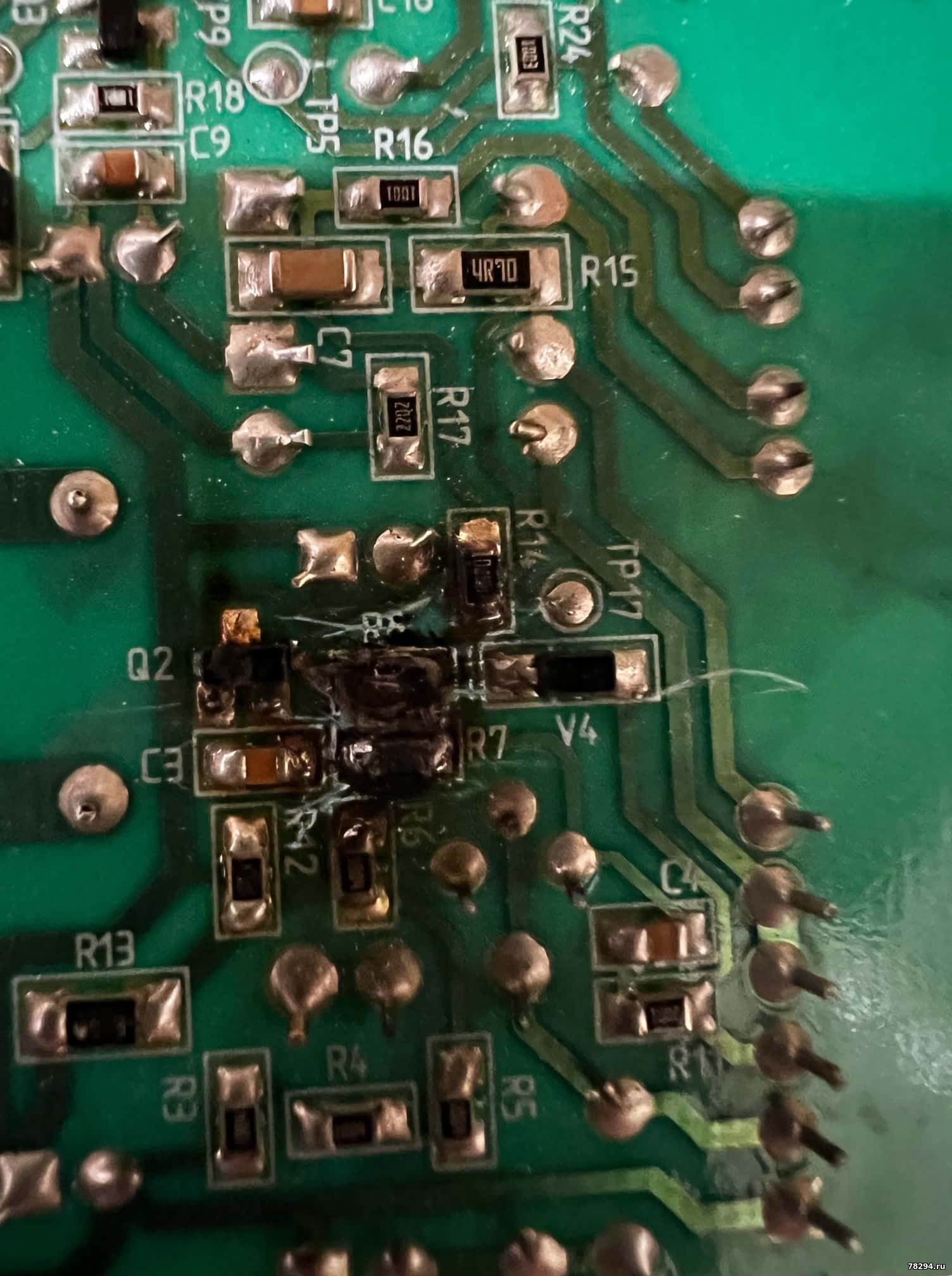

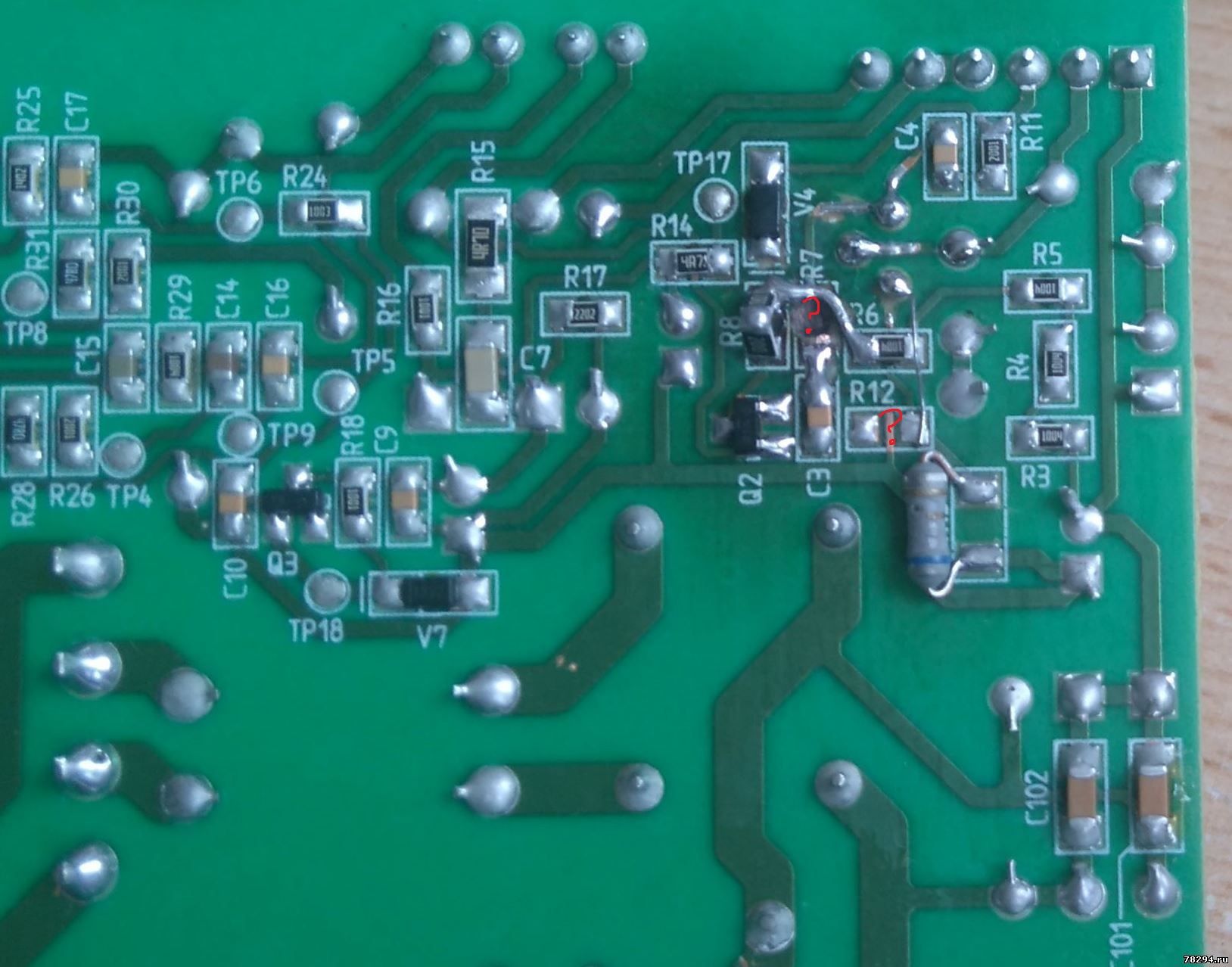

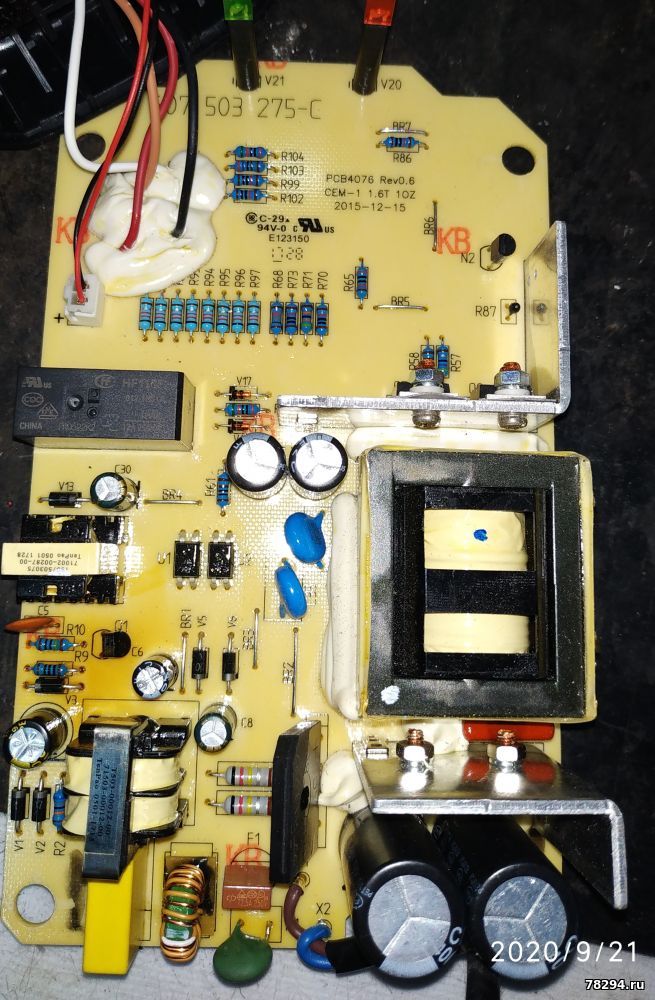

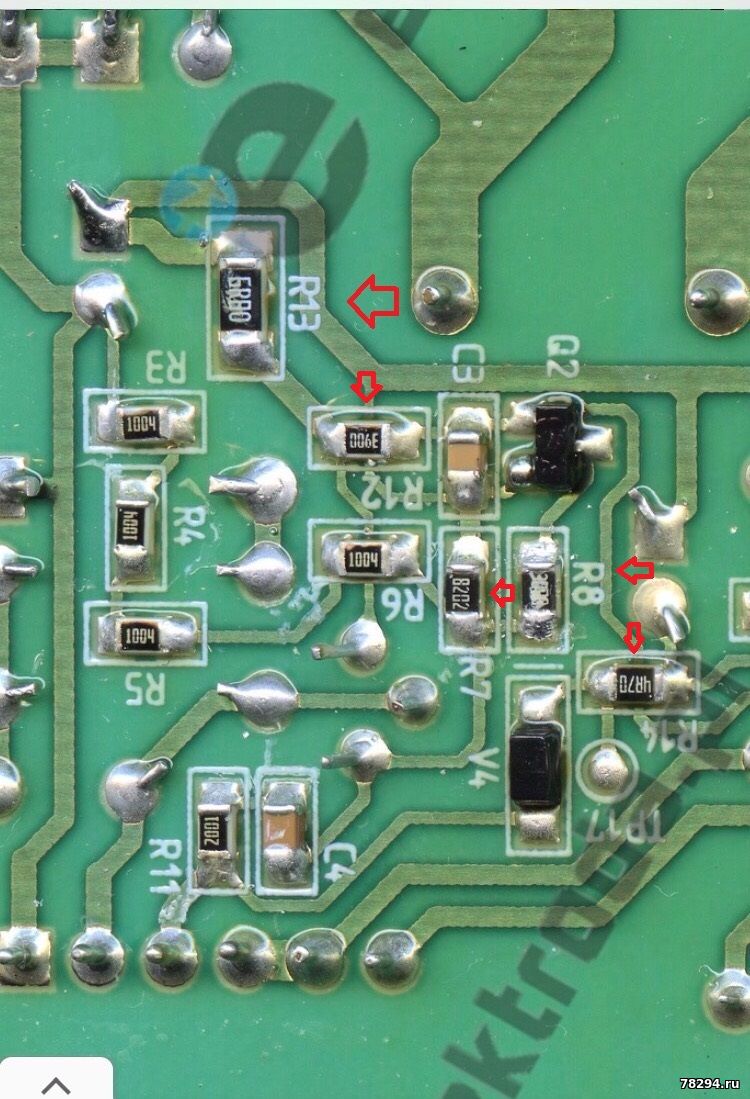

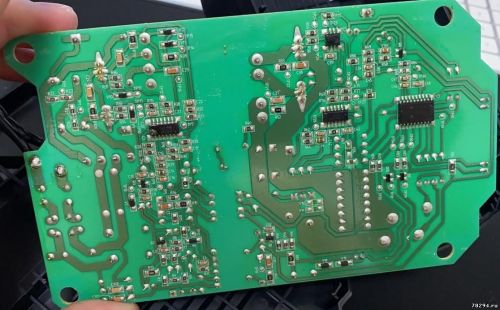

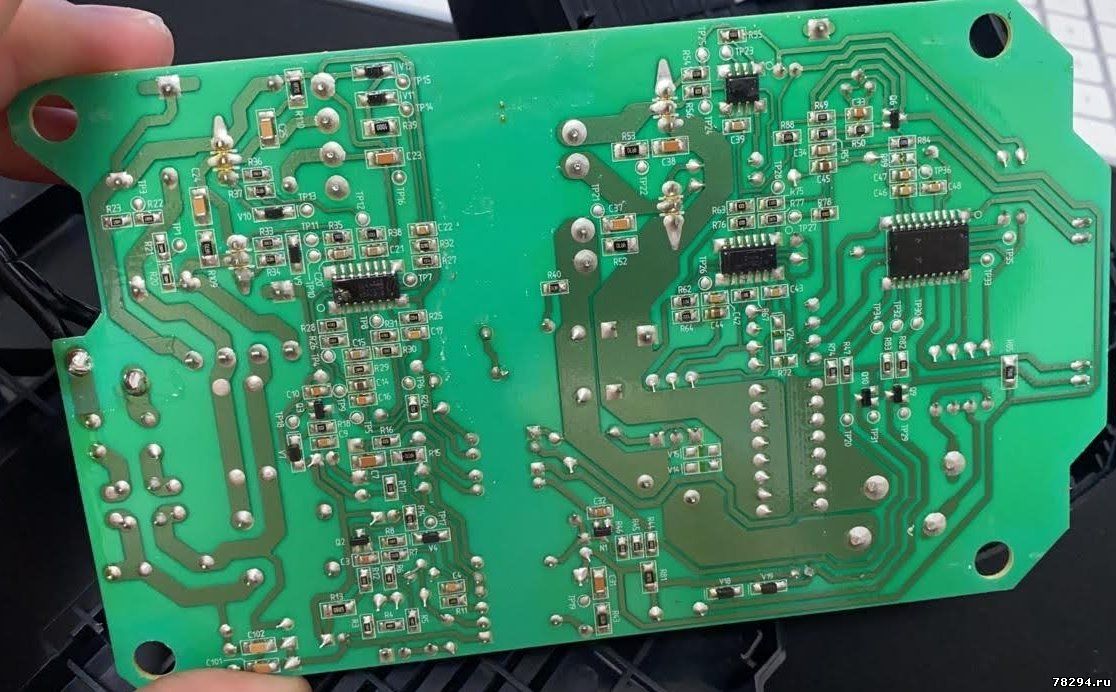

Здравствуйте! Принесли на ремонт такую же зарядку, Дорожки восстановил (многие сгорели), ряд smd резисторов восстановил (тоже в уголь превратились), восстановил: R14 - 4r7, R8 - 30r0, R6 - 1004, R13 - 6r8, Q1 - 1N80(поставил 3N80). Не могу только найти информацию по R12 - ?, R7 - ?. Будьте добры подскажите пожалуйста, или фото в хорошем качестве того места. Заранее Спасибо!
Фото своей зарядки прилагаю, того участка что мне нужно увидеть.
|
|
|
|
|
|
artamoshka125
|
Дата: Пятница, 28.08.2020, 07:06 | Сообщение # 10
|
|
|
сгорели те же самые резисторы. r12 не разобрать, r 7 скорее всего маркировка 8202, 82кОм
любитель
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 28.08.2020, 08:14 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Вот и приходится все самому делать, резисторы там стоят R7-82к и R12- 390ом
Доступно только для пользователей
У кого они сгорели то менять всю обвязку по высокой стороне надо этого дополнительного блока питания
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
arv1pochta
|
Дата: Пятница, 28.08.2020, 10:20 | Сообщение # 12
|
|
|
Спасибо Громаднейшее!!!!
|
|
|
|
|
|
lider21alex
|
Дата: Суббота, 29.08.2020, 15:09 | Сообщение # 13
|
|
|
Привет. Вопрос по gal 1880. Подали на неё 380, погорели резисторы перед мостом. Заменил, снова погорели. Есть у кого схема или готовый ответ?
Полевики сток - исток не пробиты.
мост кстати тоже не пробит и сомневаюсь, что его реально пробить в этой схеме).
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 29.08.2020, 19:15 | Сообщение # 14
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Да конечно есть схема, присылайте зарядное все сделаю
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
artamoshka125
|
Дата: Понедельник, 31.08.2020, 04:56 | Сообщение # 15
|
|
|
огромное человеческое спасибо за номиналы, подсказки
любитель
|
|
|
|
|
|
arv1pochta
|
Дата: Среда, 02.09.2020, 14:40 | Сообщение # 16
|
|
|

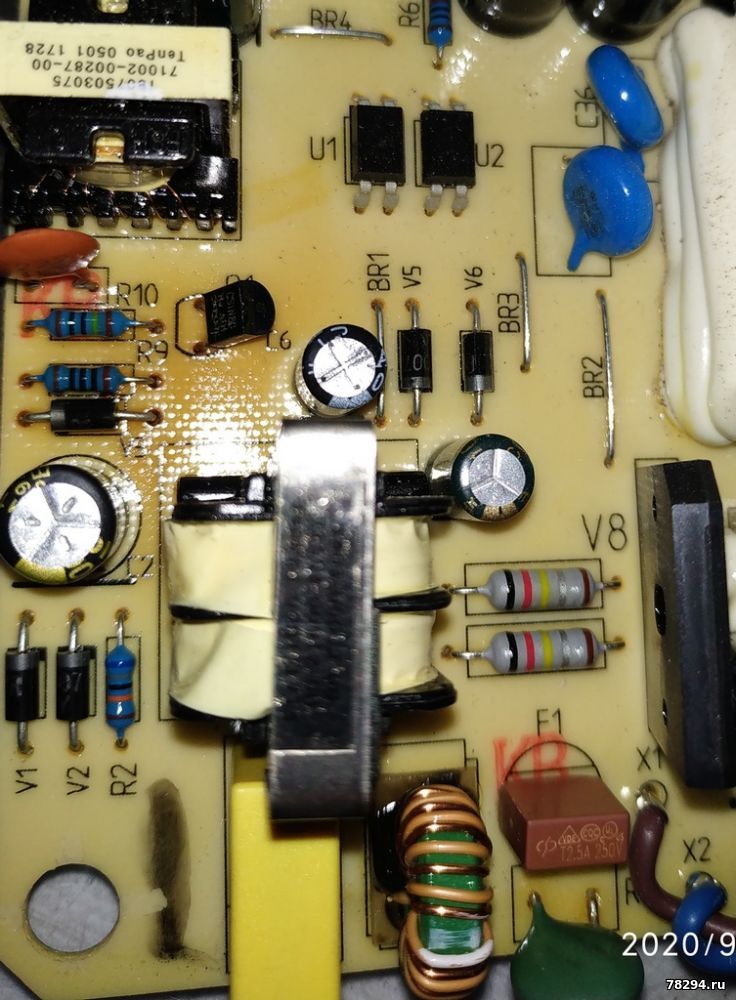

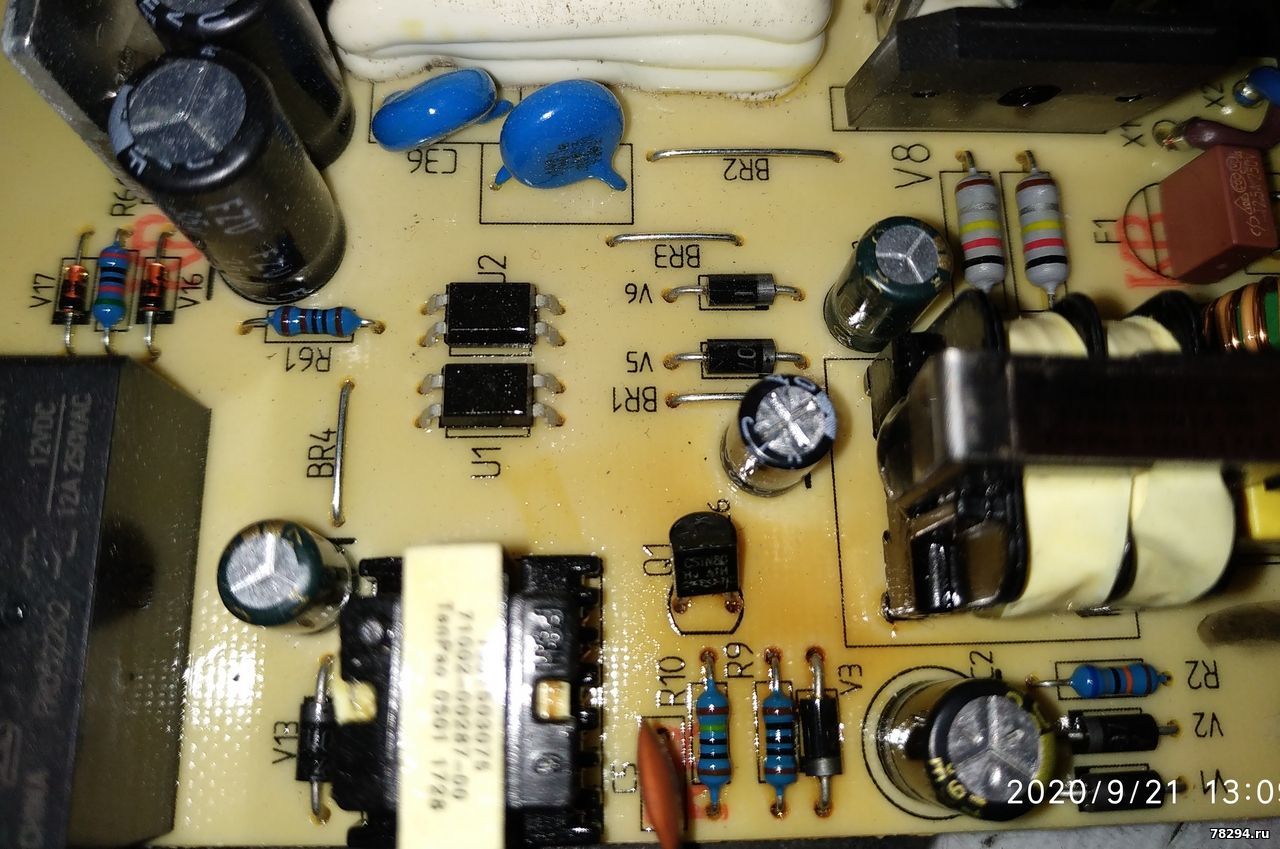

Здравствуйте! Через 1 часа теста пустил джина вот этот элемент IC2 и R44 - 330ом.
Прошу помощи и пинка в верном направлении с определением элемента.
За время ремонта этого БП нарыл кое какую информацию по некоторым номиналам элементов в таблице
Доступно только для пользователей
|
|
|
|
|
|
dvu76
|
Дата: Понедельник, 28.09.2020, 22:59 | Сообщение # 17
|
Пользователи
dvu76
Рядовой
- Сообщений:24
- Репутация:0±
|

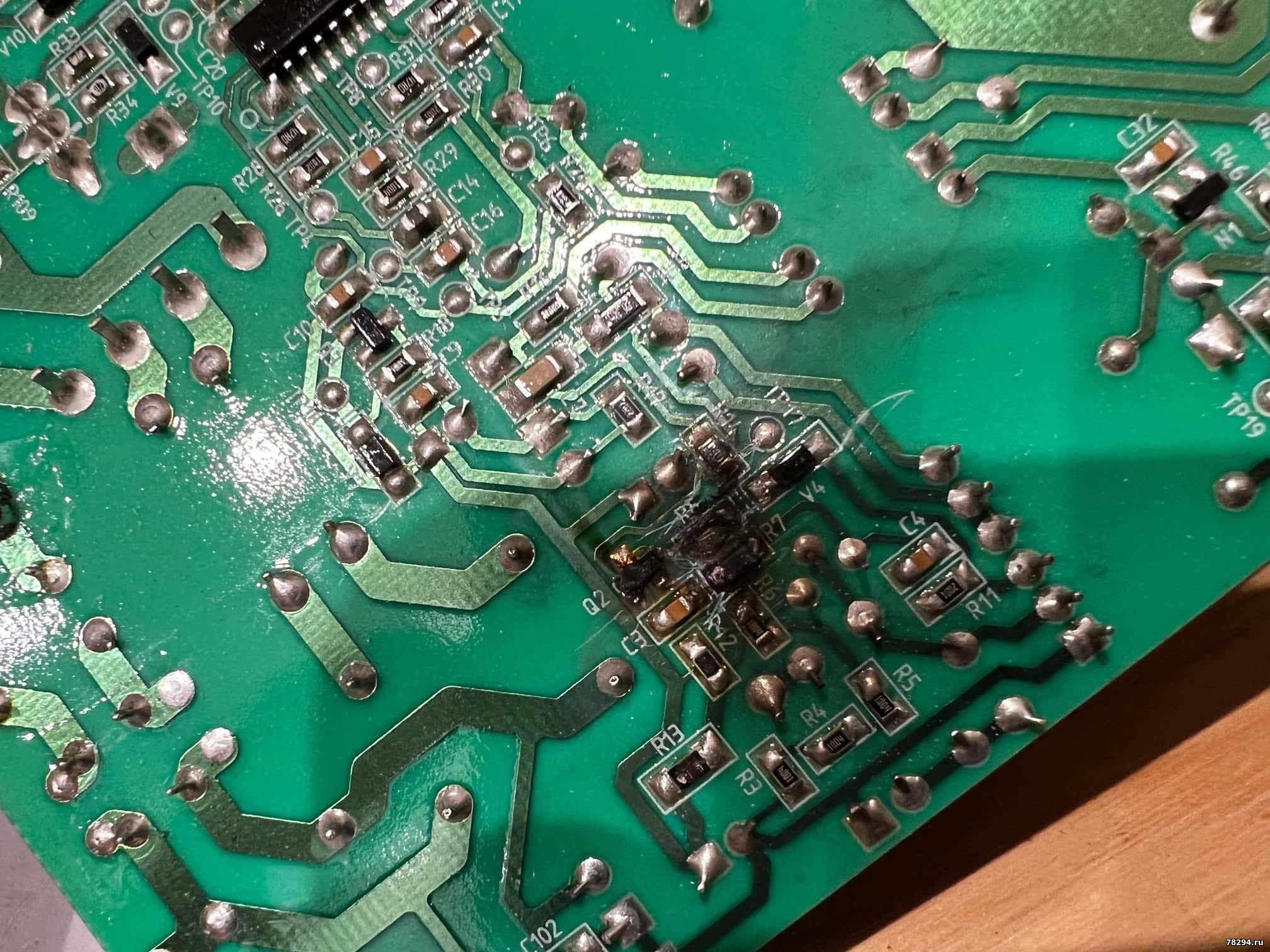

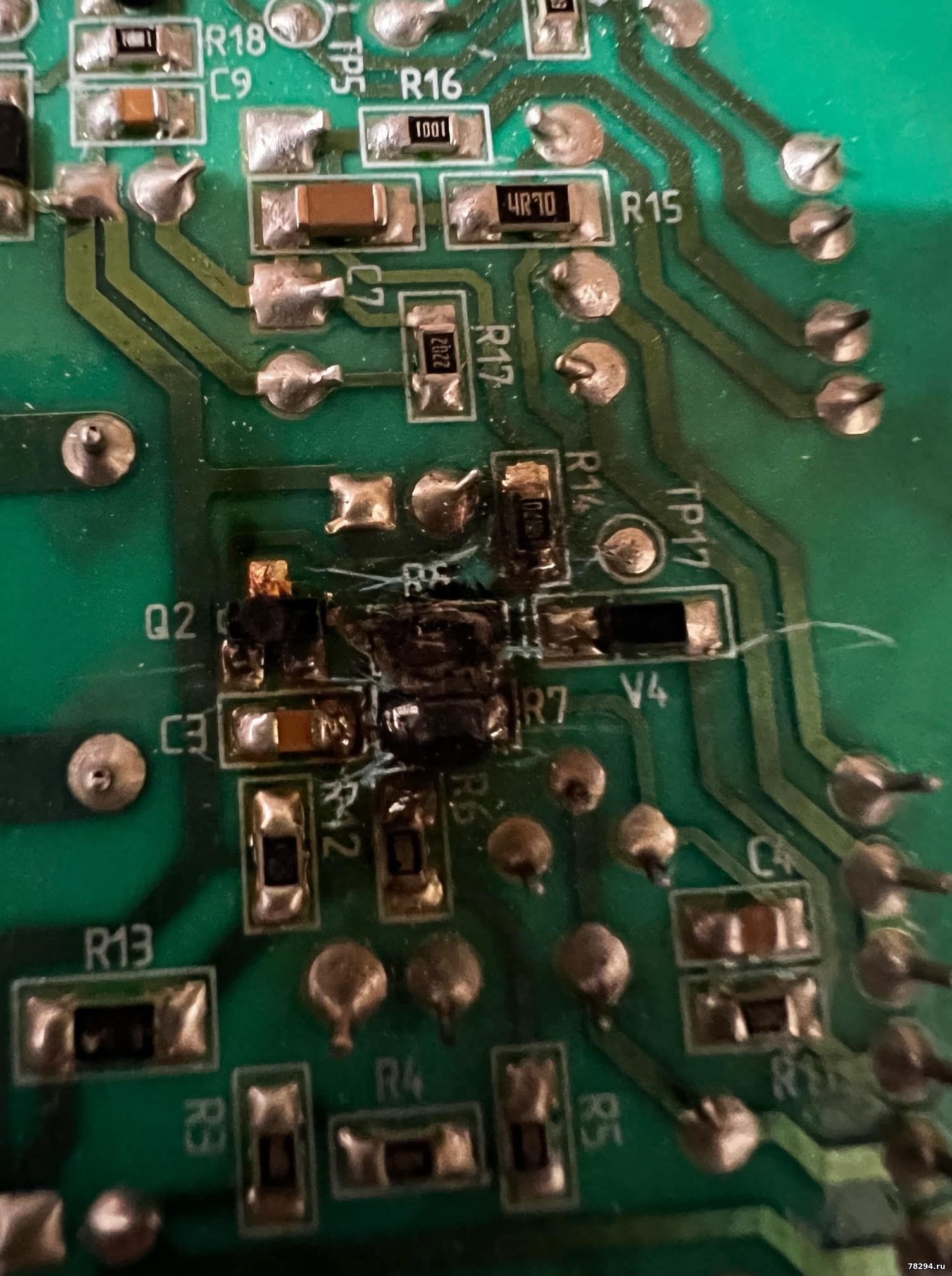

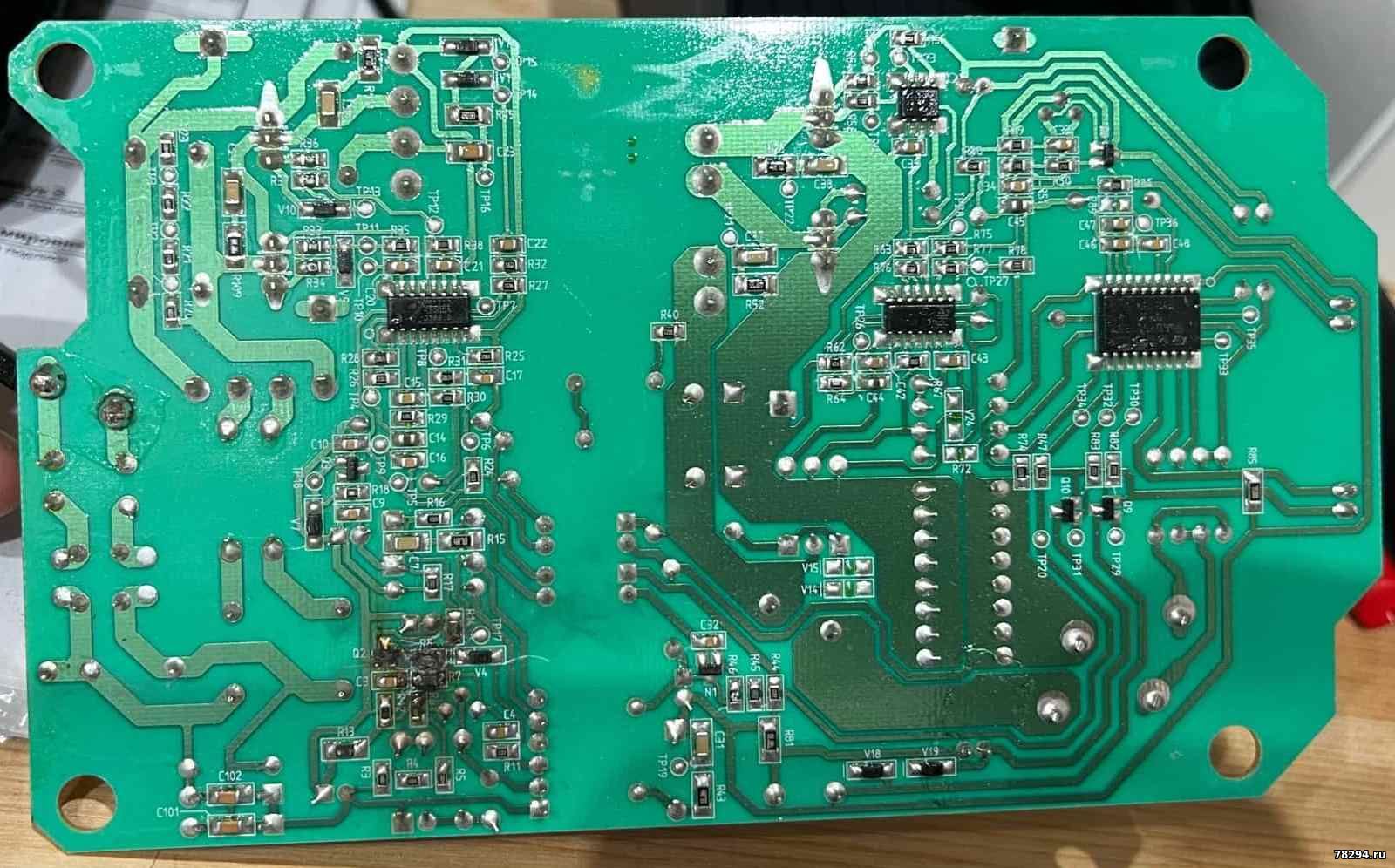

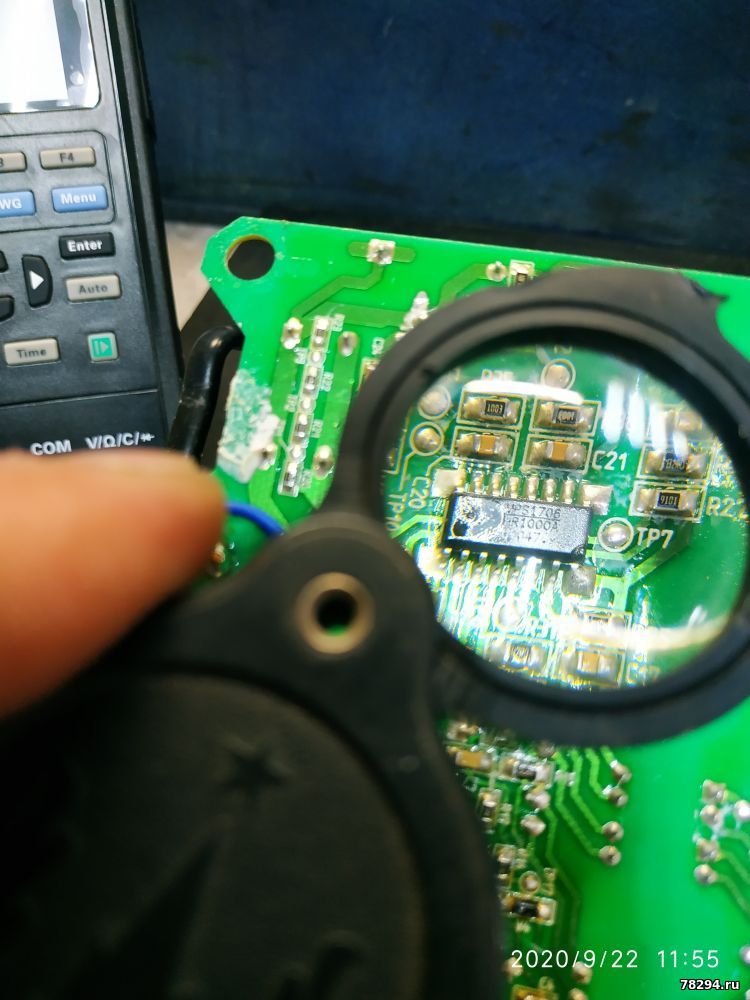

Здравствуйте. Нужна ваша помощь по этой зарядке. Сгорели R6. R13. Q1. Q2. Всё заменил, остальное вокруг проверил. Вместо Q1 установил 5N80? другого не нашёл. Включил - загорелся зел. индикатор. Через 5-7 секунд, при отключении от сети, всё это опять дружно погорело +R12.
|
|
|
|
|
|
max747max
|
Дата: Вторник, 29.09.2020, 15:03 | Сообщение # 18
|
|
|
Здравствуйте. Маркировку Q2 кто нибудь может написать?
|
|
|
|
|
|
dvu76
|
Дата: Вторник, 29.09.2020, 21:05 | Сообщение # 19
|
Пользователи
dvu76
Рядовой
- Сообщений:24
- Репутация:0±
|
Q2 - W1A (PMBT-3904)
|
|
|
|
|
|
|
boza91b
|
Дата: Понедельник, 25.01.2021, 22:20 | Сообщение # 21
|
|
|
Anat78, Здравствуйте. подскажите питание на выходе должно быть постоянно, или только при подключенном аккумуляторе
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 26.01.2021, 08:31 | Сообщение # 22
|
Администраторы
Anat78
Майор
- Сообщений:7024
- Репутация:58±
|
Да контрольное напряжение есть без батареи 9-10v
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
boza91b
|
Дата: Среда, 24.02.2021, 13:46 | Сообщение # 23
|
|
|
Цитата Anat78 (  ) 9-10v |
|
|
|
|
|
liorgoldstein10
|
Дата: Пятница, 29.07.2022, 02:07 | Сообщение # 24
|
|
|
Hi, Could you please publish again the instructions for converting the 110V charger into 220V?
Thanks in advance
|
|
|
|
|
|
bvb01
|
Дата: Пятница, 12.08.2022, 11:06 | Сообщение # 25
|
|
|
Здравствуйте.
В Gal1880 cv обрыв первички транса дежурки, такой реально где то купить?
|
|
|
|
|
|
|
bvb01
|
Дата: Пятница, 12.08.2022, 19:35 | Сообщение # 27
|
|
|
Спасибо, попробую перемотать.
Обрыв оказался по последнему витку обмоткиДобавлено (16.08.2022, 00:59)
---------------------------------------------
Правильно перемотать удалось с третьего раза.
Может кому понадобится, U на выходе дежурки на х.х. 6.3в (на питание HR1000), 4.5в (контрольное), с подключенным акумом - 15.8в и 13в.
|
|
|
|
|
|
Godsmack2007
|
Дата: Среда, 24.08.2022, 04:23 | Сообщение # 28
|
|
|
Здравствуйте! Подскажите где можно приобрести ST MHI 1607503306? Или чем его можно заменить, даташита в доступе не нашел.
|
|
|
|
|
|
ramazlezhava
|
Дата: Четверг, 13.04.2023, 20:04 | Сообщение # 29
|
|
|
Здравствуйте. Маркировку R2 кто нибудь может написать?
Маркировку R3 кто нибудь может написать?

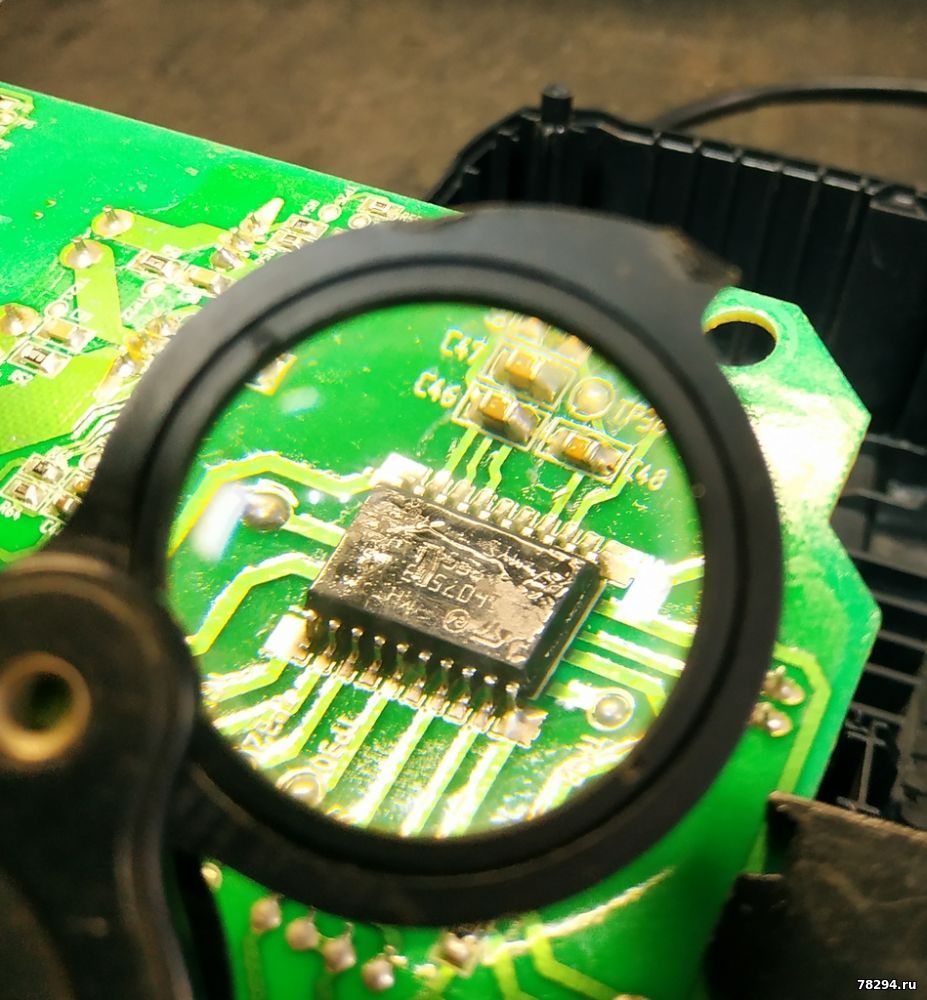

Маркировку Q9 кто нибудь может написать?Добавлено (15.04.2023, 08:13)
---------------------------------------------
9915H VG
MYS 99 840 RF
|
|
|
|
|
|
macyr7777
|
Дата: Понедельник, 20.11.2023, 09:37 | Сообщение # 30
|
|
|
Кладу батарею на Gal 1880. Зарядка идет на 1 сек дальше отключается. У кого так было? В чем проблема?
|
|
|
|
|
