Зарядное устройство Bosch AL 2215CV схема
|
|
|
|
|
BarberXP
|
Дата: Понедельник, 23.11.2020, 12:15 | Сообщение # 3
|
|
|
Всем привет. Принесли такое зарядное устройство. AL 2215CV.
Симптомы: Постоянно горит светодиод зарядки, на ламелях ACCU+ и ACCU- напряжение без аккумулятора и с аккумулятором неизменное и равно 12,5 вольтам. Все элементы исправные (по внешнему виду) диоды звонил, в порядке. Если отключить оптопару U1 согласно вышеприведенной схеме, напряжение на ламелях зарядки поднимается до 32 вольт.
Есть предположение, что микросхема 07502233 не понимает напряжение на входе COD.
При отключенном аккумуляторе на контакте COD напряжение +4,86 вольта, на выводе 8 микросхемы 07502233 +4.79 вольта.
При подключенном аккумуляторе на контакте COD напряжение +0,52 вольта, на выводе 8 микросхемы 07502233 +0,52 вольта.
Вопрос следующий. Что это за зверь, 07502233, это программируемый контроллер, или тупая сборка из компараторов или чего-то там еще?
Если можно, нарисуйте схему собственно аккумулятора и дайте номиналы резисторов внутри аккумулятора. Почему-то у меня кодировка по полоскам и реальное сопротивление резисторов отличаются.
Пытался ставить переменный резистор на клемму COD - никакого эффекта.
Значения моих резисторов в аккумуляторе такие: NTC - 8 КОм, резистор между ACCU- и COD в сторону зарядного устройства 2,4 КОм, резистор между ACCU- и COD в сторону шуруповерта 13 КОм.
Стоит пытаться купить 07502233 на Али или они не выходят из строя?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 23.11.2020, 12:21 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Здравствуйте, схема акб в теме про зеленые акб здесь на форуме - там все подробно http://www.78294.ru/forum/125-769-1
В зарядном у вас подохла микросхема именно - только менять на новую, это спец серия именно для зарядных бош - купить можно на алиэкспресс например
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
prusak83
|
Дата: Суббота, 28.11.2020, 02:58 | Сообщение # 5
|
|
|
Цитата BarberXP (  ) При отключенном аккумуляторе на контакте COD напряжение +4,86 вольта, на выводе 8 микросхемы 07502233 +4.79 вольта.При подключенном аккумуляторе на контакте COD напряжение +0,52 вольта, на выводе 8 микросхемы 07502233 +0,52 вольта
|
|
|
|
|
|
sharo
|
Дата: Четверг, 06.05.2021, 16:33 | Сообщение # 6
|
|
|
Здравствуйте.

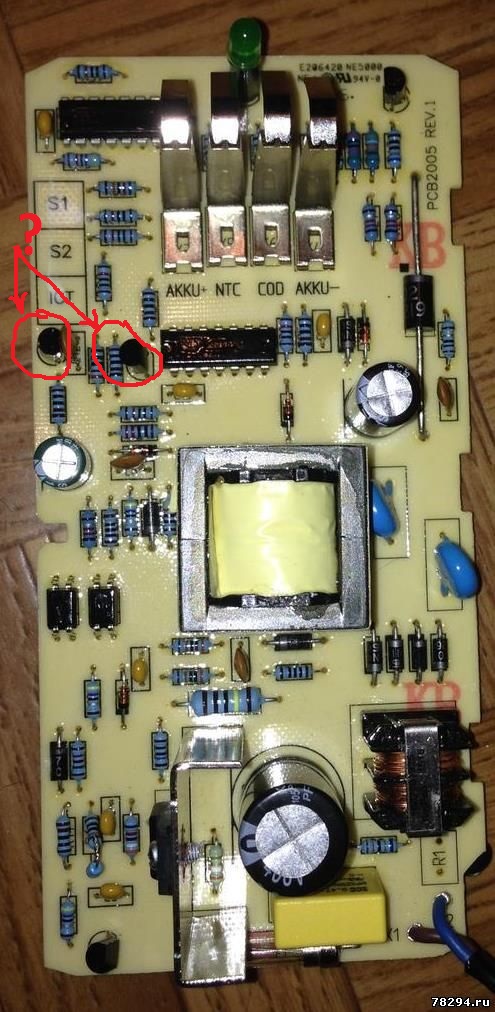

Подскажите, пожалуйста , маркировку этих транзисторов:
Сообщение отредактировал sharo - Четверг, 06.05.2021, 16:48 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 06.05.2021, 19:04 | Сообщение # 7
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
bc546
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Среда, 15.09.2021, 23:01 | Сообщение # 8
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
зарядка включается, дает в холостую 12 вольт. при подсоединении акб моргает 3 раза диодом и все на этом.
неисправен был диод v8
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Ivashka_krk
|
Дата: Четверг, 28.10.2021, 17:49 | Сообщение # 9
|
|
|
Anat78, Здравствуйте, подскажите какой резистор между r6 и краем платы
|
|
|
|
|
|
Магистр
|
Дата: Четверг, 27.01.2022, 00:01 | Сообщение # 10
|
|
|
Народ подскажите где найти контроллер 07502233 или как его другое название??
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 27.01.2022, 00:14 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Здесь можно купить
https://world.taobao.com/item/615407032254.htm
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dawid192009
|
Дата: Понедельник, 27.05.2024, 20:34 | Сообщение # 12
|
|
|
anat78 ты лучший, я искал на польском форуме какие-то схемы и что потенциально может сломаться, и там было несколько тем, но схемы нет. Я купил такое зарядное устройство за 10 злотых и оказалось, что у него есть несколько потускневших дорожек, которые я пропаял кабелями, но оно все равно не работало и оказалось, что это интегральная схема. Спасибо большое и привет из Польши
|
|
|
|
|
|
