Схема зарядного Bosch GAL 3680 CV, BC3680
Anat78 Дата: Пятница, 26.04.2019, 10:11 | Сообщение # 1

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

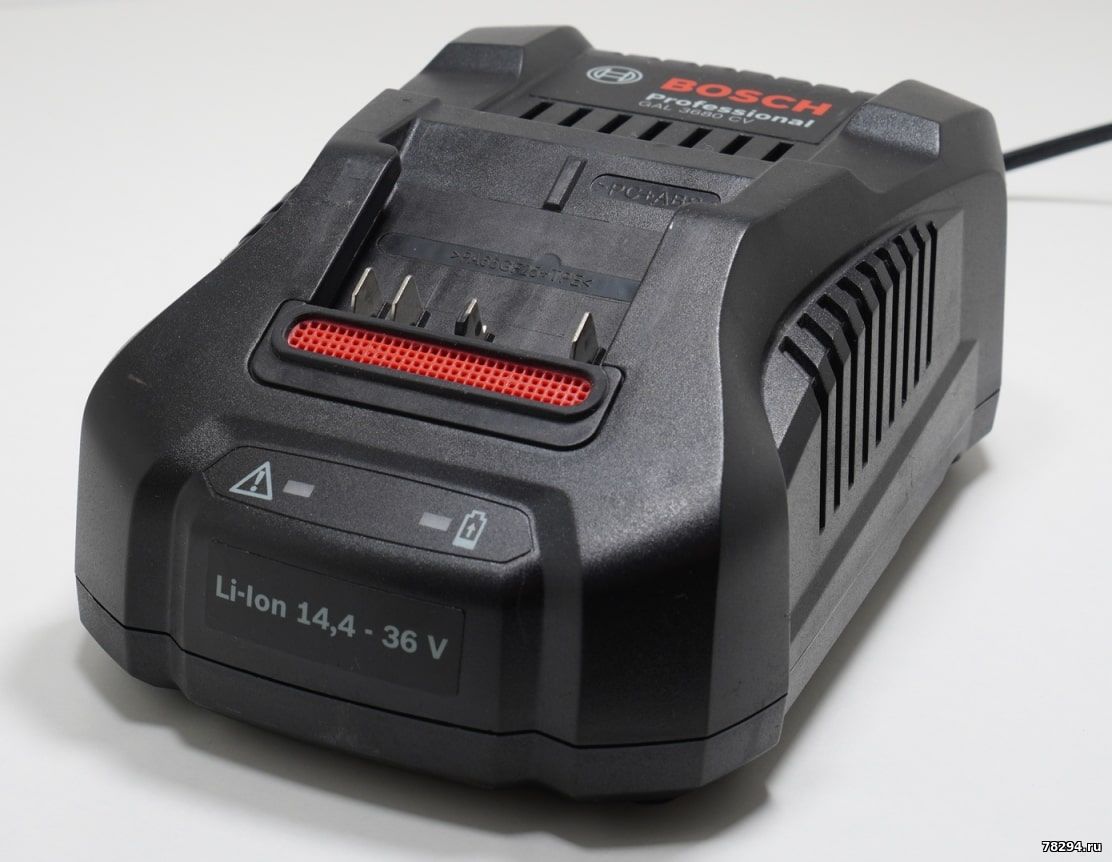

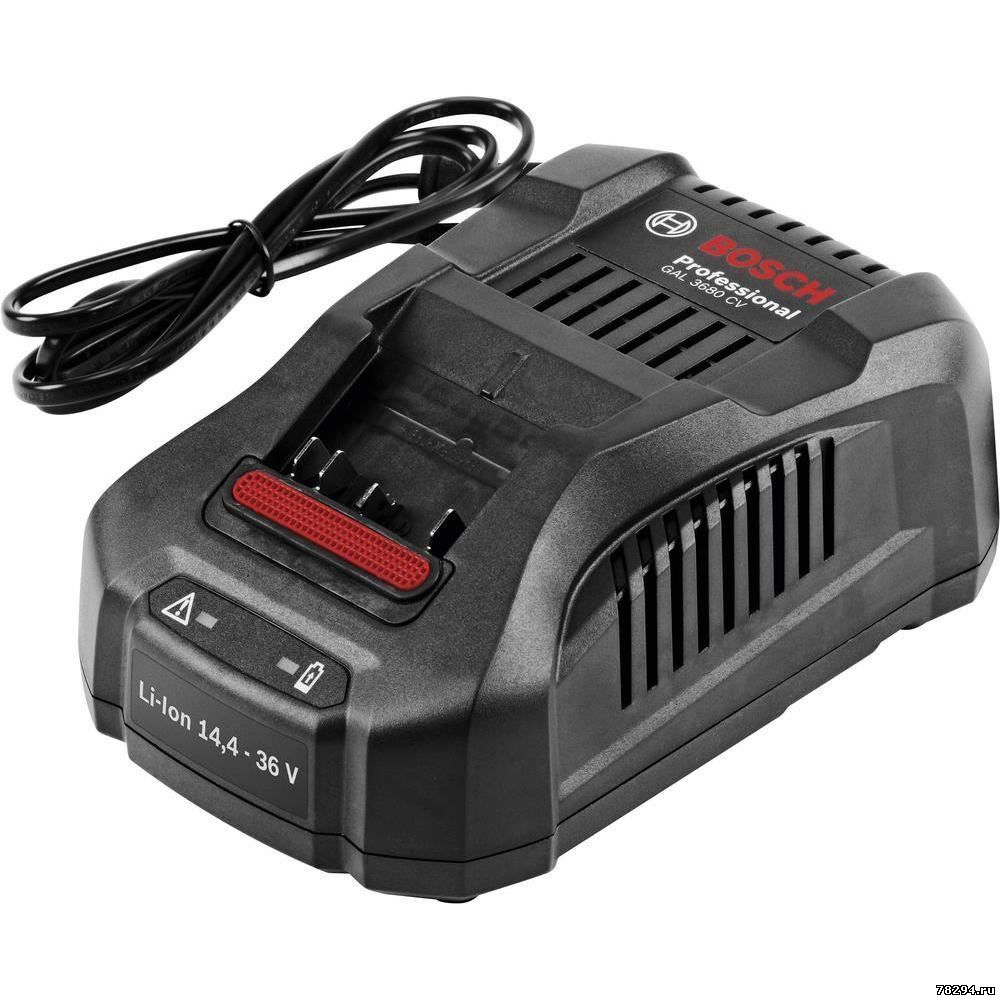

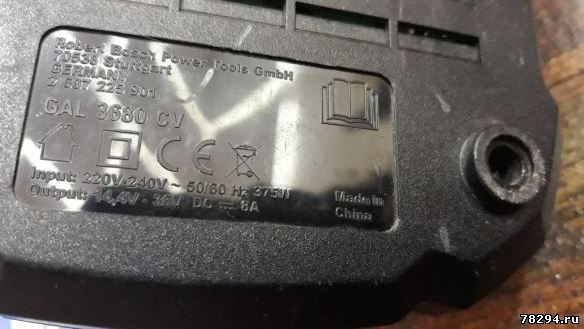

Схема зарядного Bosch GAL 3680 CV оно же Bosch BC3680

GAL 3680 CV Bosch 2607225900 предназначено для быстрой зарядки аккумуляторов Bosch Blue напряжением от 14.4 до 36 В.
Ток зарядного устройства - 8,0 А
Потребляемая мощность - 375 Вт



Инструкция Bosch GAL 3680 CV : https://www.manualslib.com/product....09.html

Инструкция Bosch BC3680 : https://www.manualslib.com/manual/1236240/Bosch-Bc3680.html

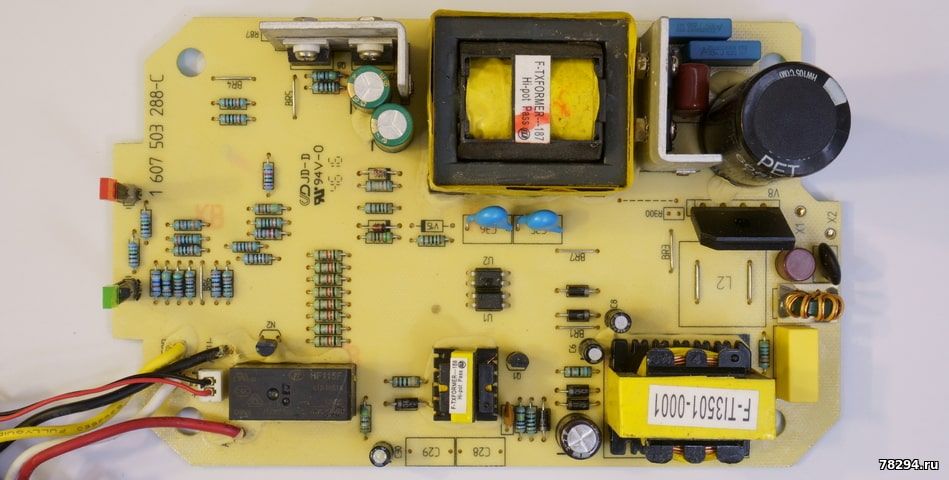

Плата схема и детали:

Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
Anat78 Дата: Пятница, 12.02.2021, 21:42 | Сообщение # 2

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

1 607 503 290-C
Bosch BC3680
Переделка на 220 вольт:

Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
huming19811182706 Дата: Пятница, 04.06.2021, 03:35 | Сообщение # 3

Пользователи

huming19811182706

Рядовой

  • Сообщений:1
  • Репутация:0±

 Ребят, добрый вечер, не вижу принципиальную схему, подскажите пожалуйста номинал резистора R8, взорвался точно также как и на фото.

Добавлено (06.06.2021, 21:06)
---------------------------------------------
你好。我需要你帮忙充电。烧坏了R6。R13。一季度。Q2。我更换了所有东西，检查了周围的其余部分。您是否安装了 5N80 而不是 Q1？我没有找到另一个。打开 - 绿色亮起。指标。5-7秒后，当断网时，这一切又一起烧毁了+R12。

Anat78 Дата: Воскресенье, 28.04.2024, 20:07 | Сообщение # 4

Администраторы

Anat78

Майор

  • Сообщений:7020
  • Репутация:58±
Anat78

BOSCH GAL 3680 CV component level repair





Те же проблемы, что и у его младшего брата (GAL 1880 CV), выход из строя первичной стороны.

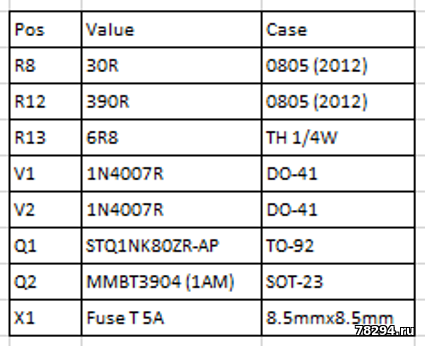

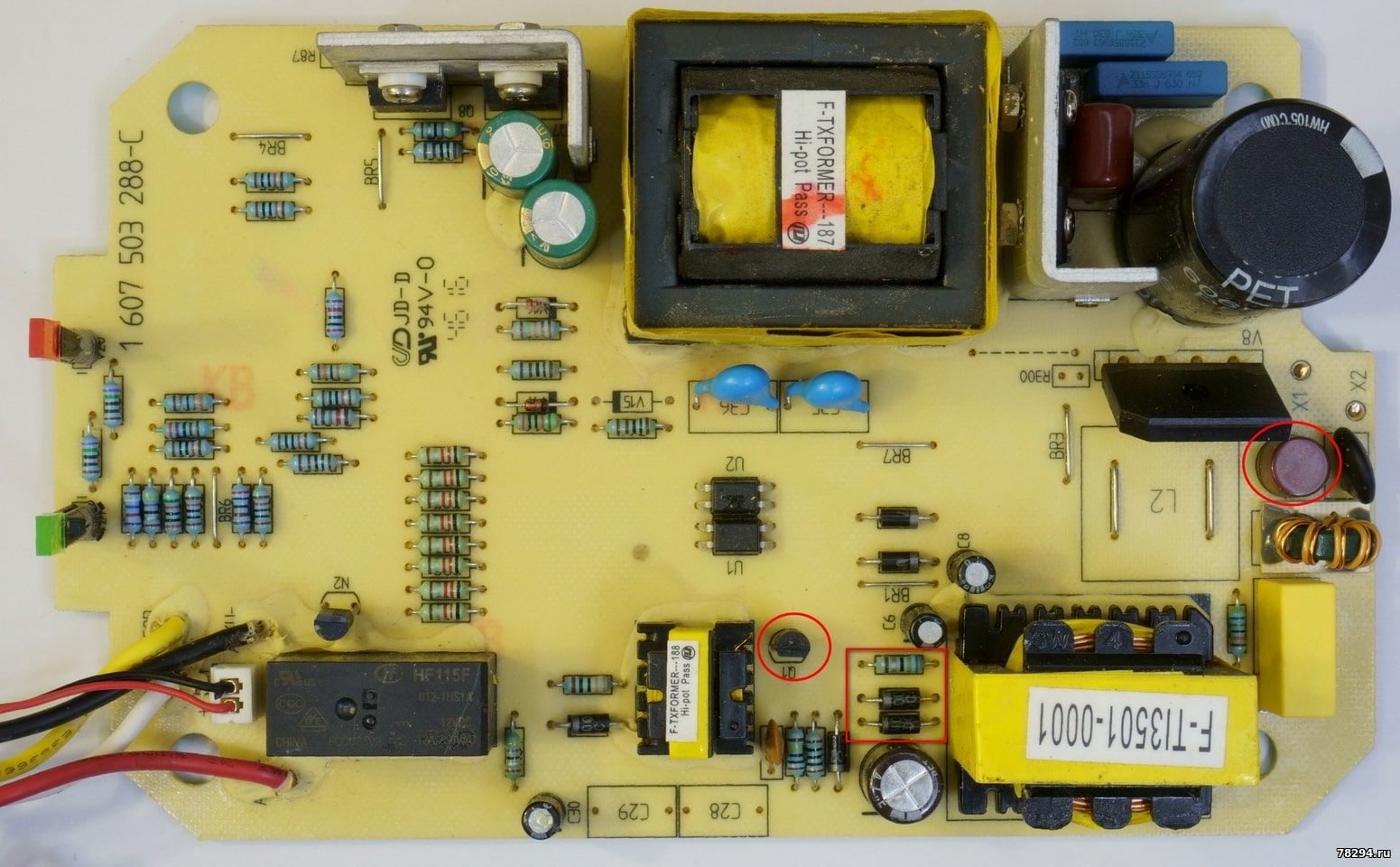

Наиболее распространенные компоненты, которые следует заменить:



В качестве замены Q1 STQ1NK80ZR-AP (https://alli.pub/6y24k5?erid=2SDnjcFvb6H) я чаще всего использую:

HFU1N80, 800В, 1А в корпусе I-PAK (https://alli.pub/6y24kc?erid=2SDnjcLNYwK)

BXP2N65U, 650В, 2А в корпусе TO-251L (https://www.chipdip.ru/product0/8013626091?ysclid=lvjo4q8jqg967782865)

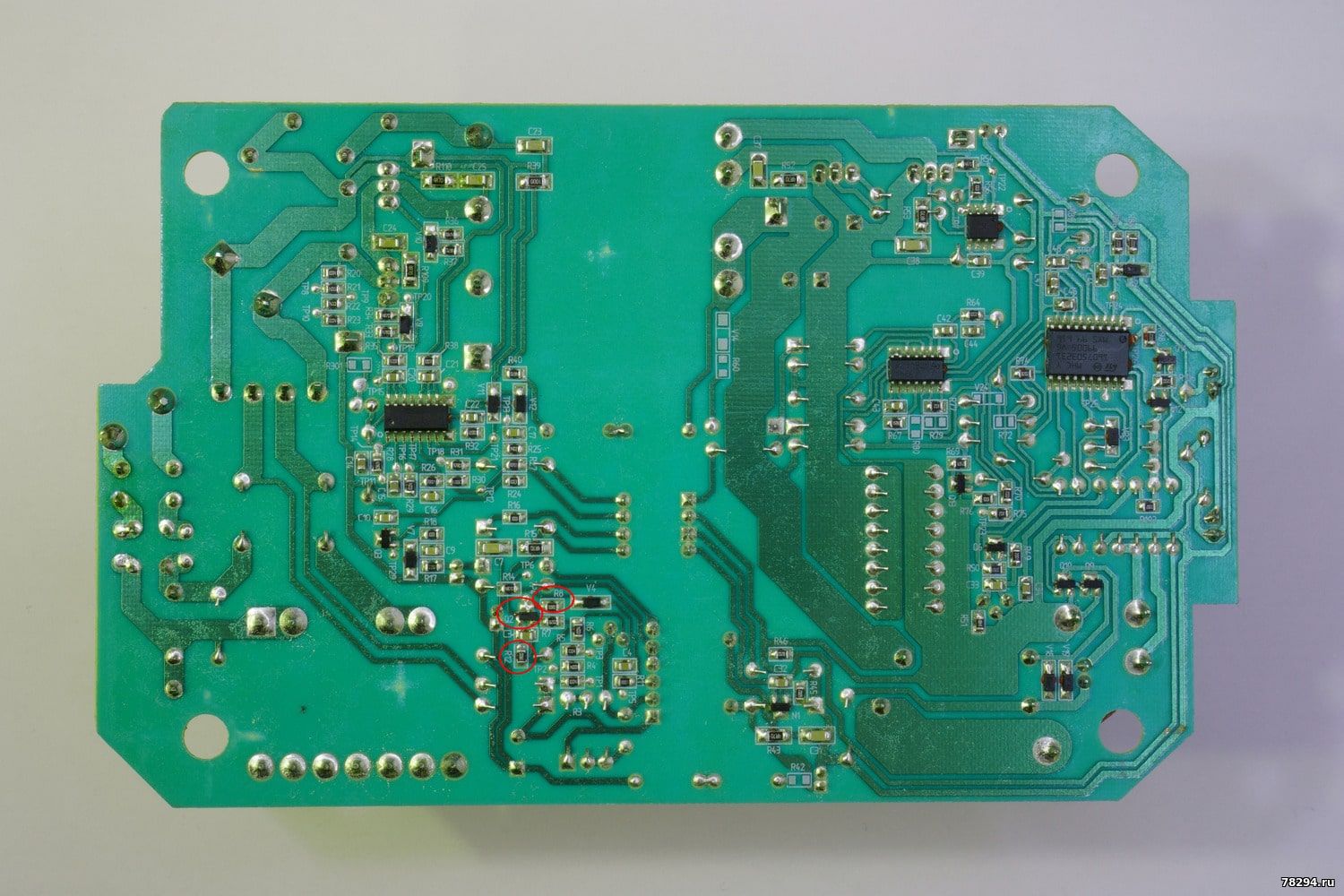

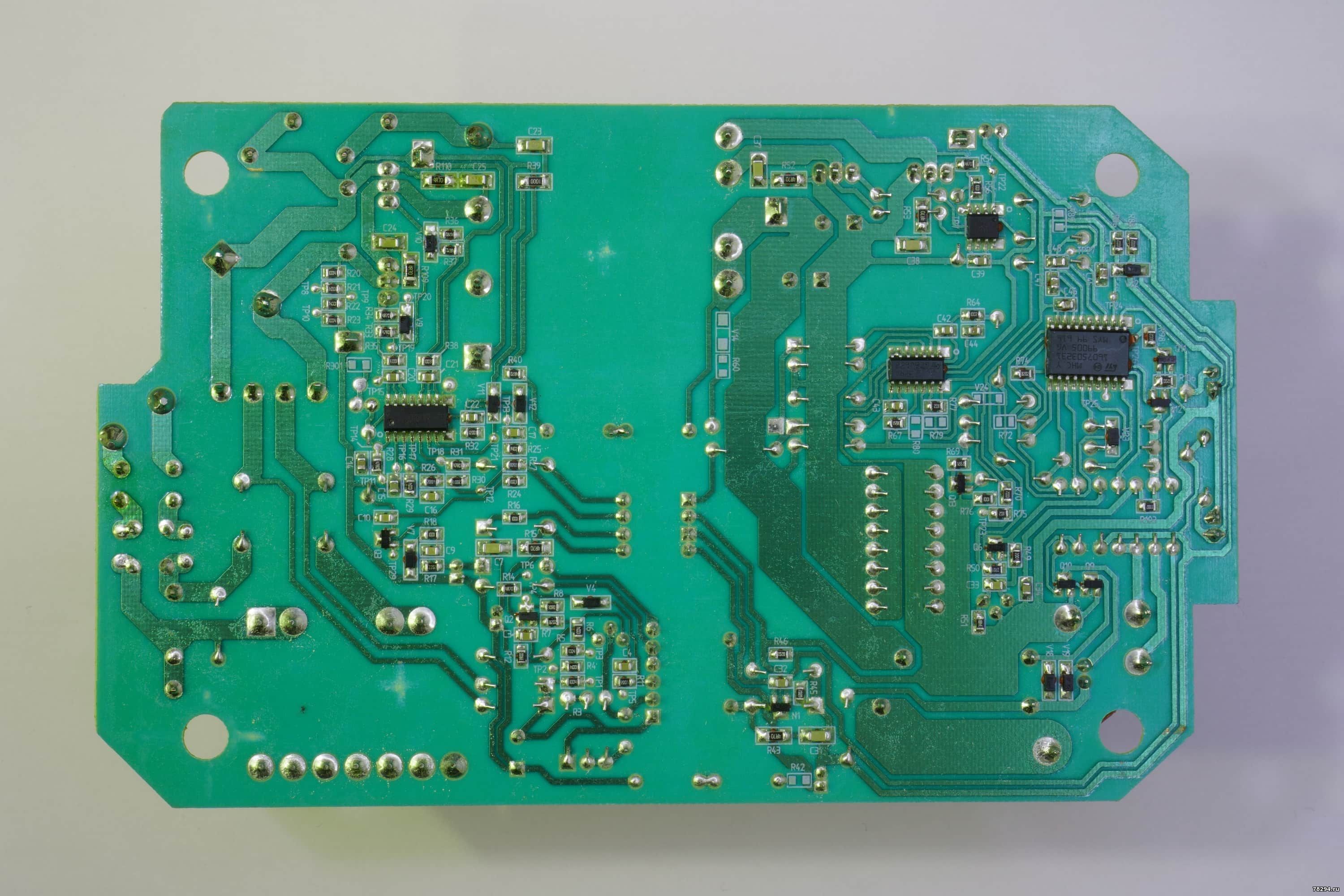

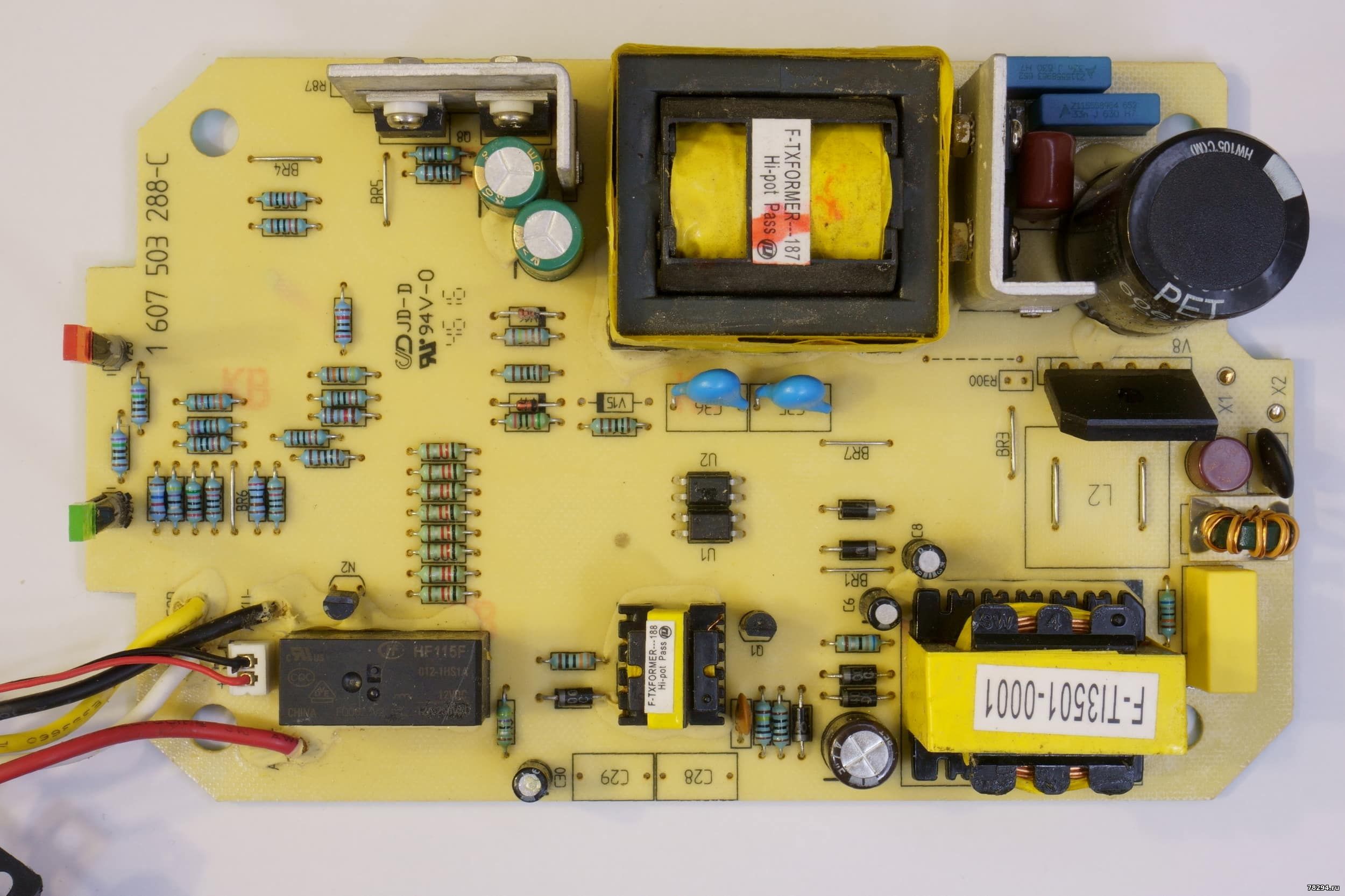

Вот несколько фотографий печатной платы в высоком разрешении:п.с.

Фотографии не очень приятные, так как пришлось снимать с печатной платы толстый защитный слой эпоксидной смолы.





Перечень всех элементов: http://www.78294.ru/_fr/3/gal3680cv_partslist.pdf
