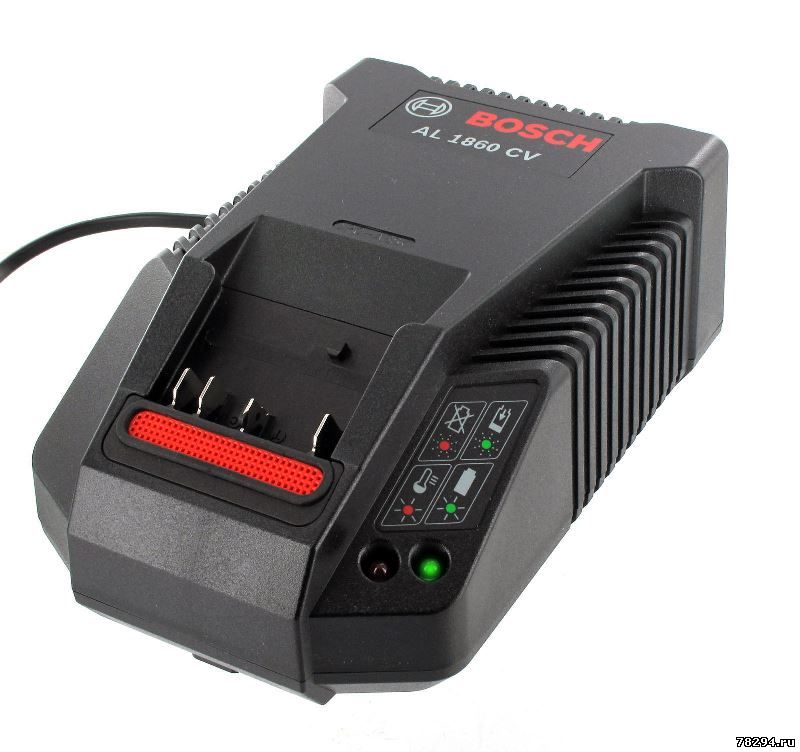

Зарядное устройство Bosch AL 1860 CV и GAL 1860 CV
|
|
|
Anat78
|
Дата: Четверг, 21.03.2019, 11:43 | Сообщение # 1
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Зарядное устройство Bosch AL 1860 CV 2607225322 и Bosch GAL 1860 CV схема
инструкция AL 1860 CV : https://www.manualslib.com/products/Bosch-Al-1860-Cv-4148135.html
https://www.manualslib.com/product....51.html
Зарядный ток — 6 А
Тип заряжаемых аккумуляторов
Li-ion 14,4 и 18 вольт
В батарее стоит сопротивление 39к от минуса как определитель батареи в зависимости от напряжения.

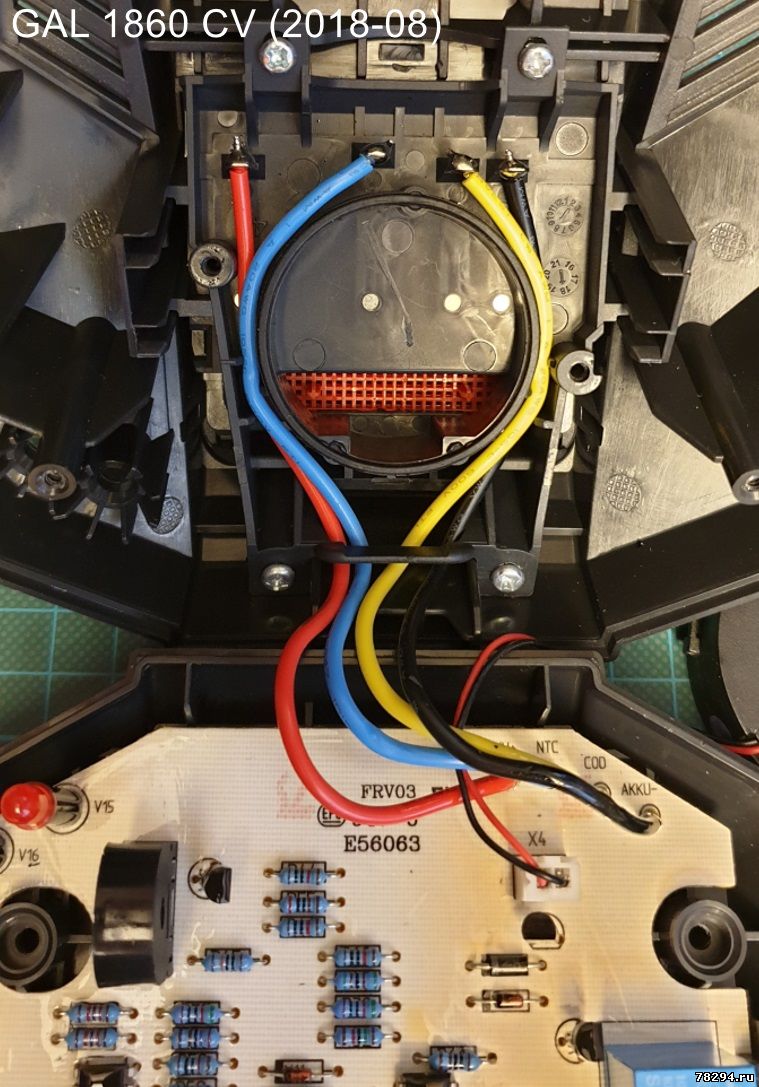

Плата frv03 e56063 94v-0 frv03 схема
Доступно только для пользователей
Микросхема 1607502747 контроллер заряда литиевых батарей
Доступно только для пользователей
Доступно только для пользователей
Доступно только для пользователей
Доступно только для пользователей
Схема вторичной цепи Bosch AL 1860 CV:
Доступно только для пользователей
Ремонт и разборка аккумуляторов Бош:
10,8 вольт - http://www.78294.ru/forum/22-241-1
14,4 вольт - http://www.78294.ru/forum/22-219-1
18 вольт - http://www.78294.ru/forum/22-221-1
Поддержать развитие сайта http://serov1.ucoz.net/forum/0-0-0-36
Обращайтесь, пишите на почту, всегда помогу и переделаю ваши батареи на литий https://www.avito.ru/serov....4887428
По всем вопросам обращайтесь ко мне на почту 78294@mail.ru
Помогу с переделкой зарядных или переделаю любое зарядное от 300р.
Переделаю аккумуляторы на литиевые элементы от 1000р.
Регистрируйтесь и оставляйте комментарии с вопросами и пожеланиями.
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 22.03.2019, 14:39 | Сообщение # 2
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|

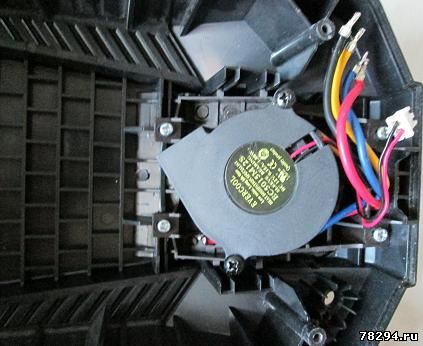

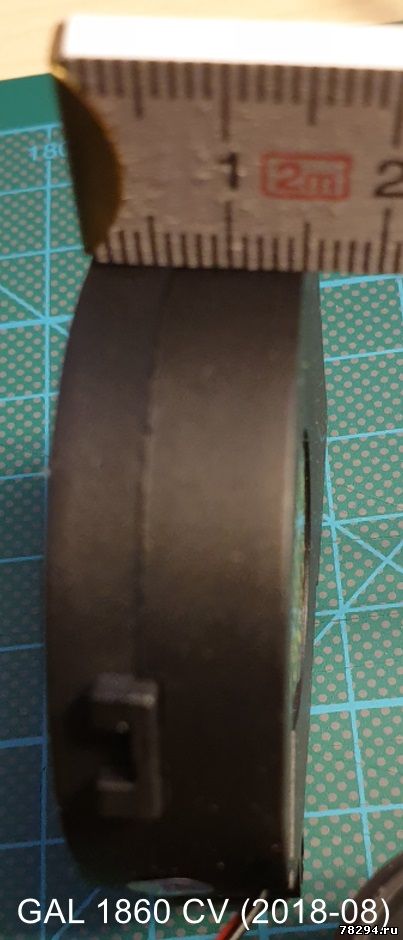

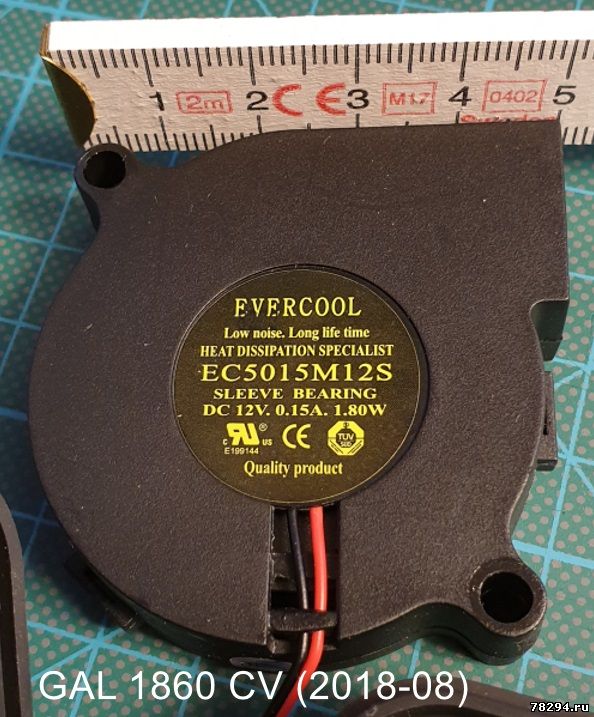

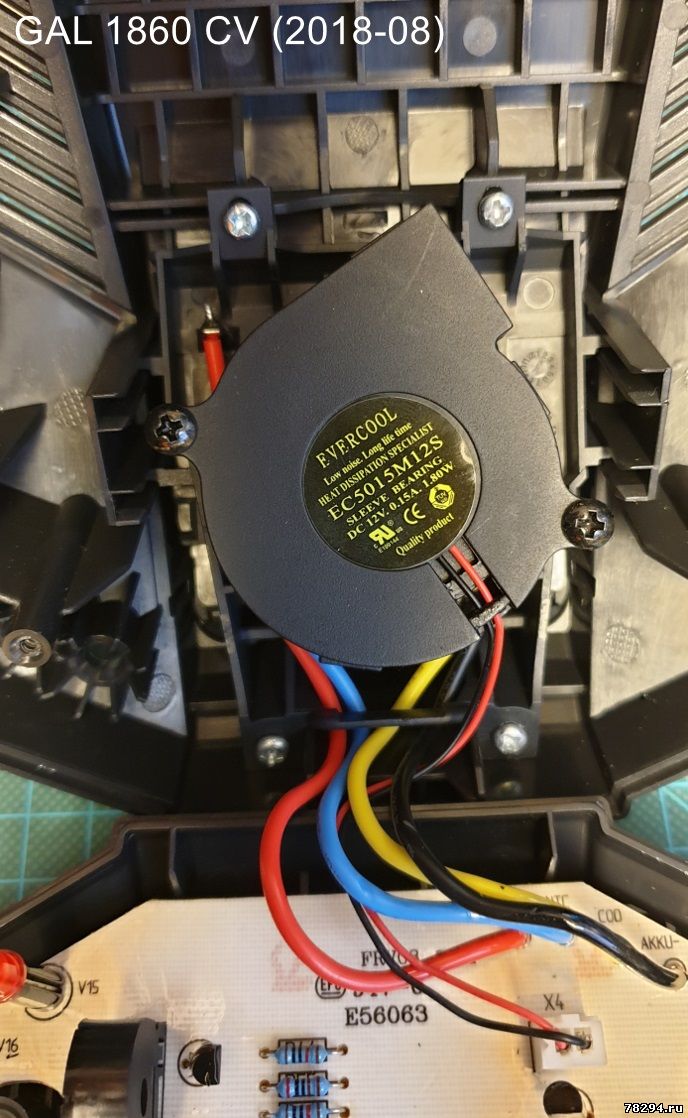

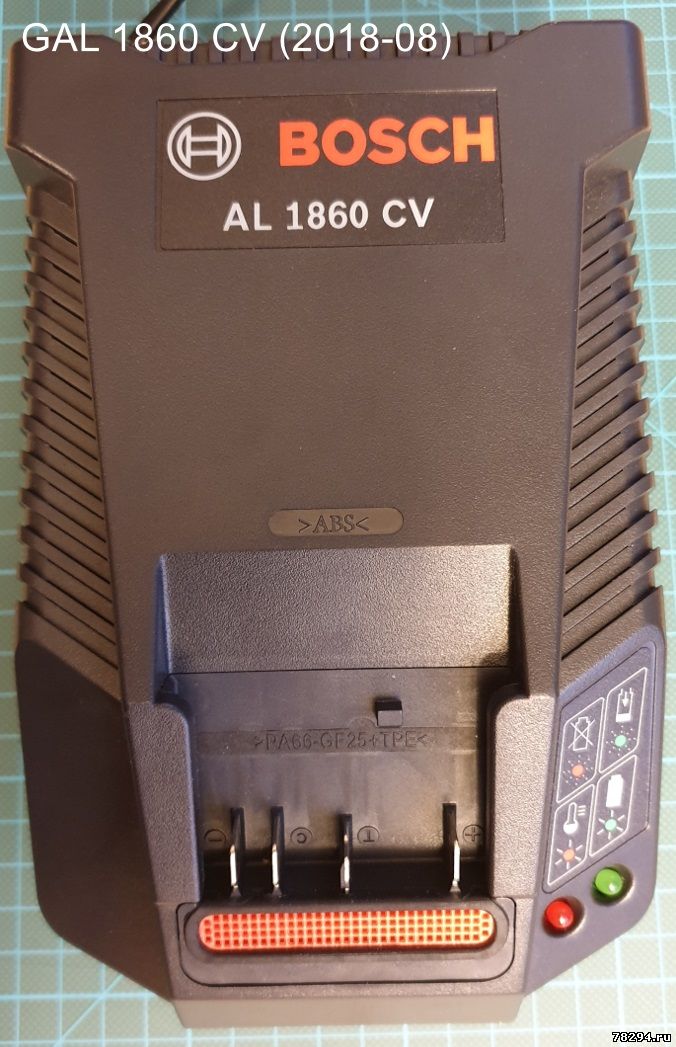

еще фото:
BCK3501 395.
CLIcK0809
Input: 220-240V 140W
Output: 10.8 - 18V DC 6A
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Kvant
|
Дата: Воскресенье, 11.08.2019, 22:10 | Сообщение # 3
|
|
|
Хочу использовать данный зарядник для других аккумуляторов но смущает одно дело. Вывод COD приходит на резистор в аккумуляторе, собственно сам вопрос для чего нужен там резистор и для чего служит вывод COD.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 12.08.2019, 08:24 | Сообщение # 4
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата Kvant (  ) для чего нужен там резистор и для чего служит вывод COD.
COD нужен для кодирования напряжение батареи
Использую разные резисторы - зарядное понимает какая батарея стоит в зарядном и заряжает именно до нужного напряжения
Резисторы все описаны здесь:
Ремонт и разборка аккумуляторов Бош
10,8 вольт - http://www.78294.ru/forum/22-241-1
14,4 вольт - http://www.78294.ru/forum/22-219-1
18 вольт - http://www.78294.ru/forum/22-221-1
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Кирилл
|
Дата: Вторник, 17.12.2019, 10:49 | Сообщение # 5
|
|
|
"Схема вторичка такая же как у 1814"
Никого не смущает наличие реле на выходе зарядного 1860 и отсутствие такого у 1814?

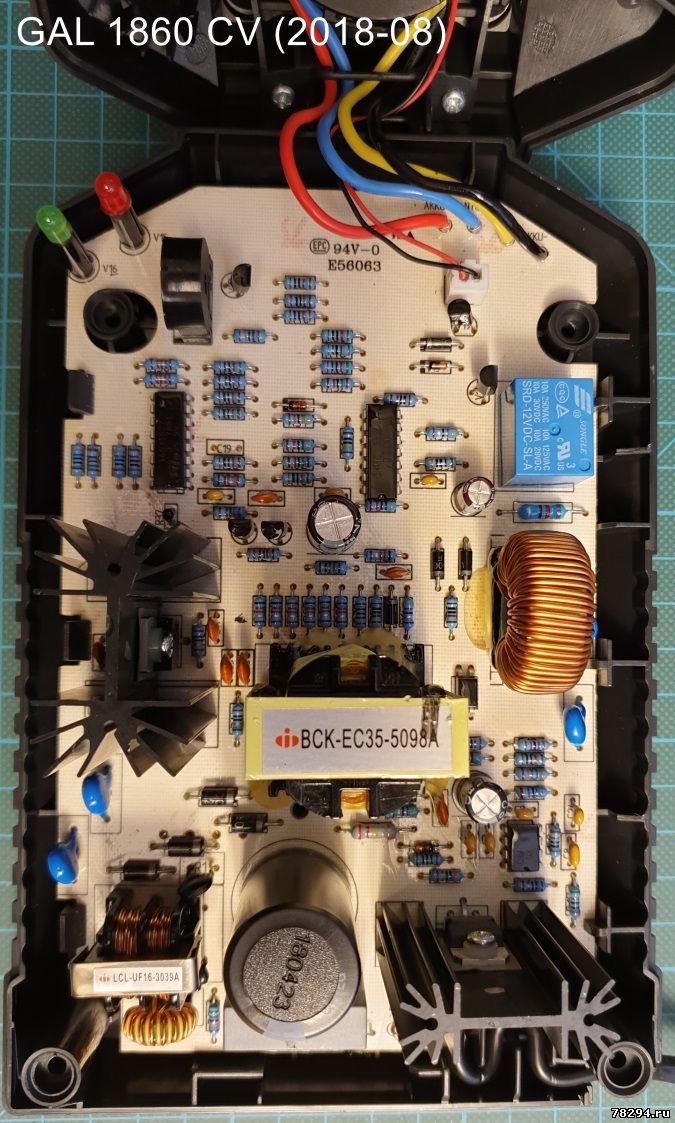

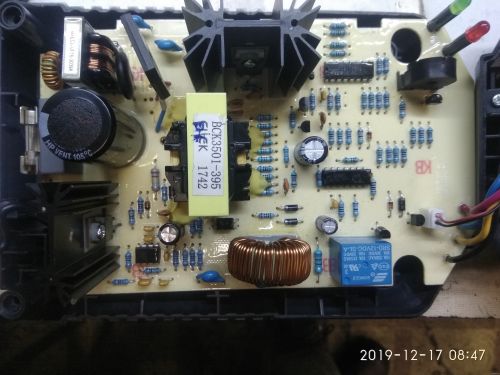

Фото платы
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 17.12.2019, 14:33 | Сообщение # 6
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Да именно почти такая же, просто в этом зарядном поставили вместо диода V18 простенькое реле
Это проще чем городить диод и большой радиатор для него и терять 5 ватт целых
Для низкотоковых зарядных бошу достаточно и диодика
Так же можно придраться еще к резисторам токового шунта, здесь их сразу 6 штук в параллель впаяно, а не два
Откусив один такой резистор можно уменьшить ток заряда у 1860CV на 1 А
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
|
olegbabiyy
|
Дата: Пятница, 03.04.2020, 17:16 | Сообщение # 8
|
|
|
Доброго! подскажите пожалуйста нужна схема зарядного Bosch AL1860 CV , заранее спасибо за помощь. Добавлено (05.04.2020, 11:33)
---------------------------------------------
Anat78, Уважаемый админ! признаться не сильно шарю в электронике, на уровне новичка, главное есть посыл к познанию ейной , пишу чтоб набрать пяток сообщений по правилам форума, чтоб можно было создавать темы.
Вопрос как к знающему, в зарядке Bosch AL 1860 CV с присоединённым акамулятором 14.4V DC 2.6 Ah горит зелёный светодиод, но не заряжает акамулятор , напряжение на выходе зарядки+ - 15V DC, это действительное напряжение самого акамулятора, может не заряжает потому-что акум заряженый 15V?
Акамулятор зарядил до 15V другой зарядкой, эта не заряжала, нужна схема Bosch AL 1860 CV .
Сообщение отредактировал olegbabiyy - Суббота, 04.04.2020, 15:30 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 03.05.2020, 23:13 | Сообщение # 9
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата olegbabiyy ( ) может не заряжает потому-что акум заряженый 15V?
Эта зарядка не заряжает батареи если их заряд уже равен или больше 80 процентов (3,9вольта на элемент)
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
rvanyebusy
|
Дата: Пятница, 29.05.2020, 19:59 | Сообщение # 10
|
|
|
Здравствуйте!
Знакомый в N-ный раз принёс на ремонт данное ЗУ. До этого были замены предохранителя, транзистора (P6NK90Z на W9NK90Z), микросхемы ШИМ (UC3842B).

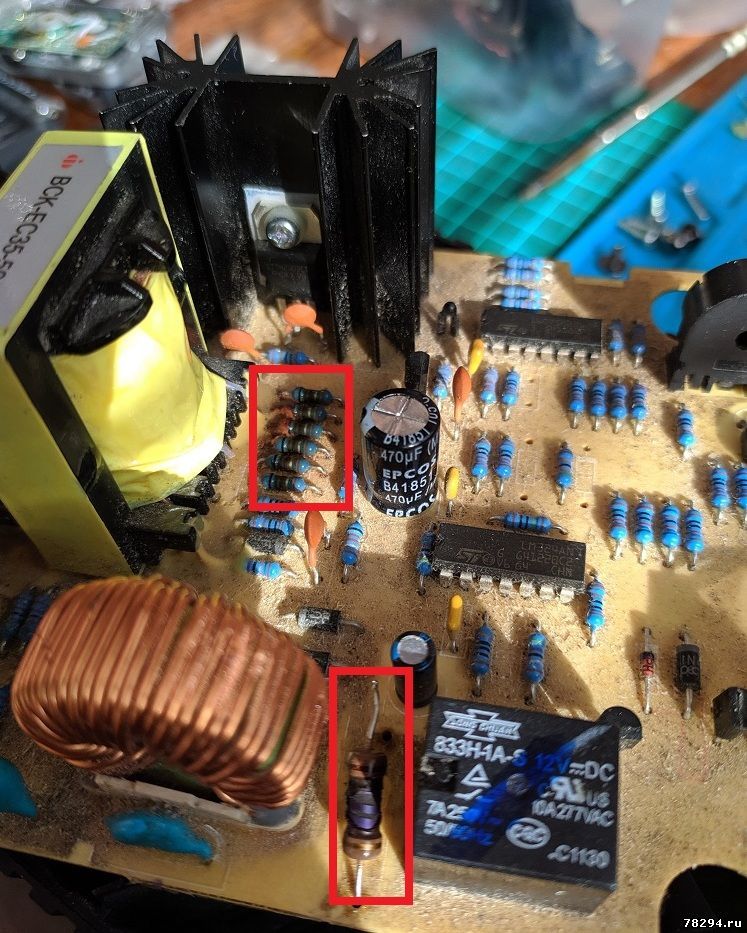

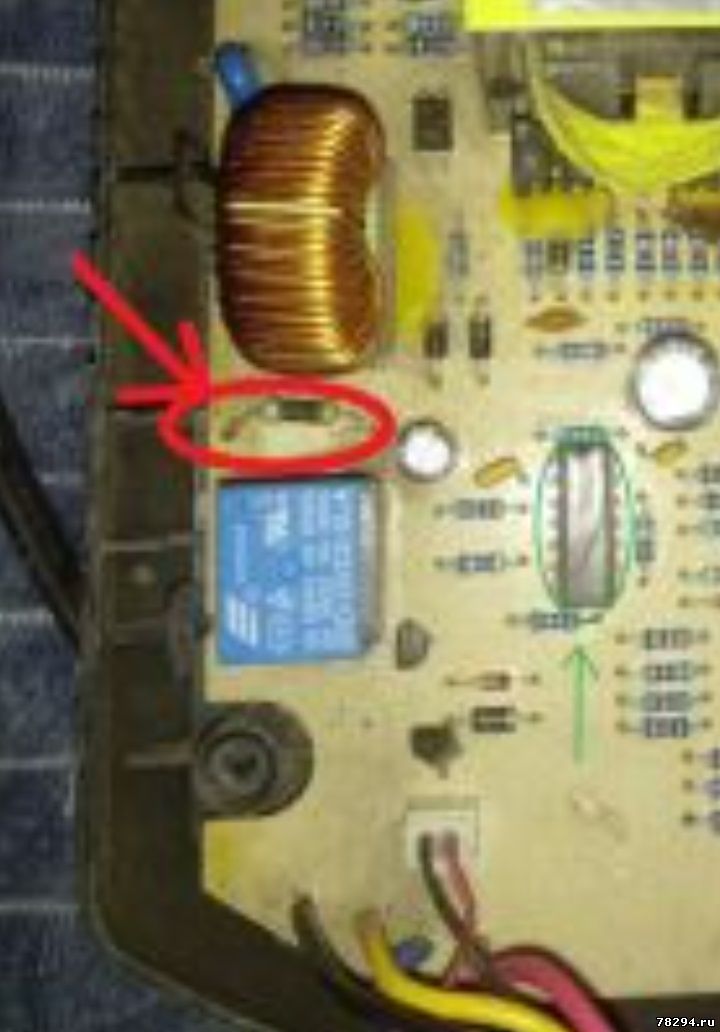

Сейчас периодически (закономерность не выявлена) отказывается заряжать аккумуляторы - мигает красный светодиод, лёгкий свист/писк, запах гари. Если всё-таки начинает заряжать, то не пищит по окончании заряда. Вскрыл корпус - обгоревший резистор, стоящий между дросселем и реле, а также следы нагрева сборки из 6-ти одинаковых резисторов (шунта?) возле трансформатора.
Подскажите, пожалуйста, куда копать?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 29.05.2020, 20:22 | Сообщение # 11
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Меняйте сгоревшее резисторы 1,2ома и уменьшайте ток заряда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nfil7777
|
Дата: Вторник, 11.08.2020, 12:11 | Сообщение # 12
|
|
|
пожалуйста подскажите диод или стабилитрон и транзистор? не работает вентилятор и при включении мигает красный.
акб исправны.
где копать?
Сообщение отредактировал nfil7777 - Вторник, 11.08.2020, 12:56 |
|
|
|
|
|
Anat78
|
Дата: Вторник, 11.08.2020, 14:27 | Сообщение # 13
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
проверьте сначало что вентилятор исправный
стабилитрон на 12 вольт
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nfil7777
|
Дата: Среда, 12.08.2020, 00:30 | Сообщение # 14
|
|
|
вентилятор исправный. почему начинается зарядка и отключается реле и мигает красный
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 13.08.2020, 09:33 | Сообщение # 15
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
так при неисправных деталях в цепи вентилятора возникают неисправности в работе всей схемы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nfil7777
|
Дата: Четверг, 13.08.2020, 12:54 | Сообщение # 16
|
|
|
все детали в цепи управления вентилятором исправны.
за стабилитрон я спросил потом что разломал когда выпаивал.
вентилятор управляется с хитрой микросхемы.
до дросселя присутствуют пачки импульсов.
а реле включится через несколько секунд отключается и мигает красный.
вентилятор включается сразу или по мере прогрева диодов.
он туда направлен и рядом стоит термистор.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 13.08.2020, 14:19 | Сообщение # 17
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Мигающий красный индикатор заряда аккумулятора
Процедура зарядки невозможна
Батарея вставлена (неправильно) - правильно вставьте батарею в зарядное устройство
Контакты аккумулятора загрязнены - Очистите контакты аккумулятора (например, вставив и вынув аккумулятор несколько раз) или замените аккумулятор.
Неисправен аккумулятор - замените аккумулятор
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nfil7777
|
Дата: Четверг, 13.08.2020, 14:51 | Сообщение # 18
|
|
|
их(акк) принесли 4 шт
|
|
|
|
|
|
remontnaya
|
Дата: Понедельник, 21.09.2020, 23:58 | Сообщение # 19
|
|
|
AL1860 CV при установке любого акб (заряженный или нет) моргает зеленым светодиодом пару раз, пару раз коротко пищит, включает релюху на пару сек и после этого говорит что акб заряжен.
подскажите что это и куда глянуть.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 22.09.2020, 11:19 | Сообщение # 20
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Если пробовали на разных акб и все тоже самое то у вас неисправен контроллер заряда в зарядном, просто заменить его
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nfil7777
|
Дата: Пятница, 16.10.2020, 18:30 | Сообщение # 21
|
|
|
Цитата Anat78 ( ) Если пробовали на разных акб и все тоже самое то у вас неисправен контроллер заряда в зарядном, просто заменить его |
|
|
|
|
|
rvanyebusy
|
Дата: Воскресенье, 08.11.2020, 23:55 | Сообщение # 22
|
|
|
Цитата Anat78 ( ) резисторы 1,2ома |
|
|
|
|
|
Anat78
|
Дата: Вторник, 10.11.2020, 09:41 | Сообщение # 23
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|

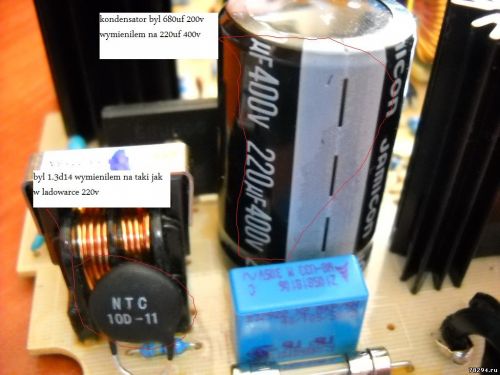

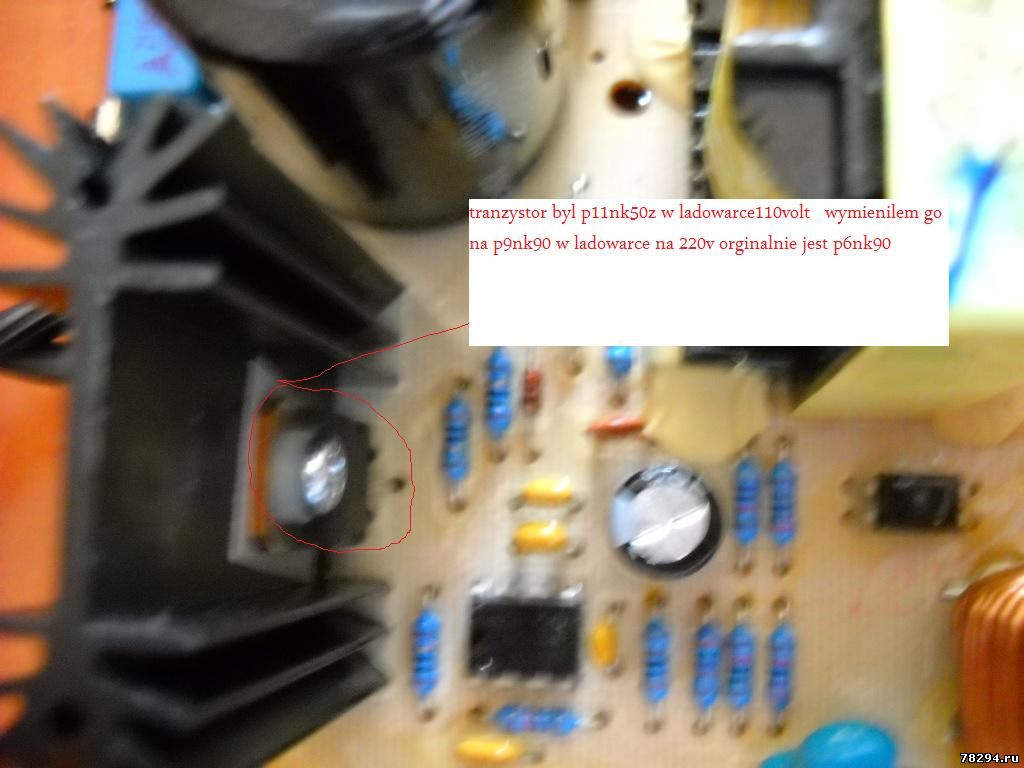

поляки с фото:
Доступно только для пользователей
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
2599909
|
Дата: Среда, 18.11.2020, 21:10 | Сообщение # 24
|
|
|
Добрый день. Подскажите куда лезть, ситуация следующая: Перестала заряжать, светодиоды не светятся, открыл, развалился предохранитель, сделал временный, сгорел. Все! Хочу сделать сам.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 18.11.2020, 22:03 | Сообщение # 25
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
начните с диодного моста и транзистора силового
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
uranurit
|
Дата: Четверг, 30.09.2021, 10:56 | Сообщение # 26
|
|
|
Не могу сообразить,почему полевик управляется через такие большие сопротивления?затвор открывается через 130 ом,а запирается через 30 ом
Обычно 20-30 ом в затворе?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 30.09.2021, 14:09 | Сообщение # 27
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Цитата uranurit ( ) затвор открывается через 130 ом
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
uranurit
|
Дата: Четверг, 30.09.2021, 15:30 | Сообщение # 28
|
|
|
Так ёмкость затвора 1 ,5-2 нф,Микра до 1,5 а выдает,в любых обратноходовых блоках 10-30 ом стоит Добавлено (30.09.2021, 15:35)
---------------------------------------------
Fqpf8n80
Ёмкость затвора 1,5-2 нф
|
|
|
|
|
|
rennnas
|
Дата: Понедельник, 31.01.2022, 03:00 | Сообщение # 29
|
|
|
Vsem privet.Nuzen nominal rezistora
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 03.02.2022, 14:53 | Сообщение # 30
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
820 ом
