Дата: Воскресенье, 29.01.2023, 20:56 | Сообщение # 91
|
Пользователи
beloborodov-artem
Рядовой
|
Вот фото. Сопротивление родного шунта 9,8 mR и рекомендованного шунта для снижения тока 20 mR. Померил ток заряда клещами, ток зарядки с родным ~9,2 А, а с 20 mR ~4,5.
Кто-то рекомендовал подточить родной, тогда его сопротивление тоже увеличится
Сообщение отредактировал beloborodov-artem - Воскресенье, 29.01.2023, 21:10 |
|
|
|
|
|
satseca2
|
Дата: Воскресенье, 05.02.2023, 20:41 | Сообщение # 92
|
|
|
Доброе утро
И какой номинал у этого диода Д14 или стабилитрона Д23, для ЗУ DC18RC.
Потому что проблема в том, что зеленый светодиод не горит
.Дружба
Сообщение отредактировал satseca2 - Понедельник, 06.02.2023, 16:33 |
|
|
|
|
|
dmitry300496
|
Дата: Понедельник, 06.03.2023, 19:03 | Сообщение # 93
|
|
|
Добрый день, клиент вернул китайский аккумулятор макитовский 18в с платой MT-BL1850 по причине "не заряжается". Для проверки попробовал зарядить зарядкой c240 duo, было все ок, зарядился. Потом взял зарядку оригинальную dc18rc, он выдавал ошибку. По итогу разобрал, проверил плату и нашел 2 неработающих конденсатора(см. фото). Так вот, к сути: теперь макитовская зарядка не заряжает никакие аккумуляторы(как китайские рабочие на тех же платах, так и оригинальные, которые в комплекте были). В чем может быть проблема? Конкретная ошибка - секунд 10 заряжает, потом начинают мигать красный и зелёный светодиоды. Не мог ли этот китайский нерабочий аккум что-то сломать в зарядке?
Сообщение отредактировал dmitry300496 - Понедельник, 06.03.2023, 19:08 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 06.03.2023, 22:47 | Сообщение # 94
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Цитата dmitry300496 (  ) Конкретная ошибка - секунд 10 заряжает, потом начинают мигать красный и зелёный светодиоды.
Обычно это означает что сгорел силовой преобразователь в зарядном, ремонт описан в начале темы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dmitry300496
|
Дата: Пятница, 10.03.2023, 15:38 | Сообщение # 95
|
|
|
Цитата Anat78 ( ) Обычно это означает что сгорел силовой преобразователь в зарядном, ремонт описан в начале темы
Разобрал, у меня почему-то вообще отсутствуют диоды д40 и д41, а остальные детали из того сообщения целые)
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 10.03.2023, 16:43 | Сообщение # 96
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
они могут быть смд
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
dmitry300496
|
Дата: Воскресенье, 12.03.2023, 16:34 | Сообщение # 97
|
|
|
В общем решил проблему, оказывается там сгорел другой предохранитель f2, заменил, всё заряжает. Сгорел правда не понял из-за чего, возможно скачок тока сети был, так как подключено к ней ещё 2 контактные сварки и на одной работал, а может быть паленая плата макитовская виновата, к чему больше склоняюсь)
|
|
|
|
|
|
KAA
|
Дата: Суббота, 01.04.2023, 12:59 | Сообщение # 98
|
|
|
Здравствуйте! А у кого нибудь есть фото платы со стороны печати в хорошем качестве,
зарядки Makita DC18RC с платой Tamura 2P-P1-17540A или 2P-P1-14903A на 220в которая?
Нужны для сравнения с платой 2P-P1-17520A на 120в.
Поделитесь если не жалко)
Сообщение отредактировал KAA - Суббота, 01.04.2023, 13:10 |
|
|
|
|
|
koca_x
|
Дата: Среда, 26.04.2023, 19:47 | Сообщение # 99
|
|
|
Здравствуйте, прощу помощи знающих.
DC18RC не начинается заряд аккумулятора, мигает зеленым, ставишь аккумулятор на зарядку но тишина. Предохранители оба целые, может кто знает в чем может проблема. Зарядке пол года
Сообщение отредактировал koca_x - Среда, 26.04.2023, 19:49 |
|
|
|
|
|
ASPetrovich
|
Дата: Воскресенье, 04.06.2023, 12:57 | Сообщение # 100
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Всем привет!
Если у кого такая зарядка сейчас в наличии, прозвоните трансформатор Т2. Я не знаю его цоколевку, но есть подозрение, что одна обмотка умерла.
Может у кого то есть данные на этот транс?
Сообщение отредактировал ASPetrovich - Воскресенье, 04.06.2023, 13:10 |
|
|
|
|
|
sergeisam
|
Дата: Воскресенье, 04.06.2023, 23:06 | Сообщение # 101
|
Пользователи
sergeisam
Рядовой
- Сообщений:64
- Репутация:3±
|
Цитата ASPetrovich ( ) Я не знаю его цоколевку,
Дык, выпаять оного и посмотреть.
Обычно все обмотки видно. Да и по включению можно определиться.
|
|
|
|
|
|
ASPetrovich
|
Дата: Понедельник, 05.06.2023, 12:30 | Сообщение # 102
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
выпаять не проблема, только не пойму что можно увидеть в выпаянном? если только разобрать его совсем...
хотелось бы менее радикально определиться ...
по включению вроде сгорела обмотка, но хотел точно определиться, чтобы не делать ненужных движений....
|
|
|
|
|
|
in
|
Дата: Четверг, 15.06.2023, 17:25 | Сообщение # 103
|
|
|
Всех категорически приветствую , умер DC18RC , сгорел F1 предохранитель , Q1 - 09N90E , D4 - подскажите какой стабилитрон стоял ?
СашАн
Сообщение отредактировал in - Четверг, 15.06.2023, 19:11 |
|
|
|
|
|
nickey2009
|
Дата: Четверг, 22.06.2023, 11:28 | Сообщение # 104
|
|
|
Здравствуйте, кто-нибудь пробовал повышать напряжение окончания заряда MAKITA DC18RC S (Sony) с 20,4 до 20,75 В?
Сообщение отредактировал nickey2009 - Четверг, 22.06.2023, 15:54 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 22.06.2023, 15:04 | Сообщение # 105
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Крутите регулятор на плате и хоть повышайте хоть понижайте
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nickey2009
|
Дата: Четверг, 22.06.2023, 15:12 | Сообщение # 106
|
|
|
Не крутил еще его, но он подписан как Current ADJ - регулировка тока
Возможно это на Tamure переменник VR1 регулирует напряжение, там он не подписан на плате
Сообщение отредактировал nickey2009 - Четверг, 22.06.2023, 15:53 |
|
|
|
|
|
stepanom
|
Дата: Среда, 27.09.2023, 21:07 | Сообщение # 107
|
Пользователи
stepanom
Рядовой
- Сообщений:11
- Репутация:0±
|
День добрый.
DC18 RC зарядное, обычное, 220 вольт.
Вдруг от куда ни возьмись, выстрел взялся ё-маё... Вскрыл-предохранитель. Поставил перемычку-выстрел, дорожка к чипу на 8 ног, фото сейчас постараюсь найти и прикрепить.

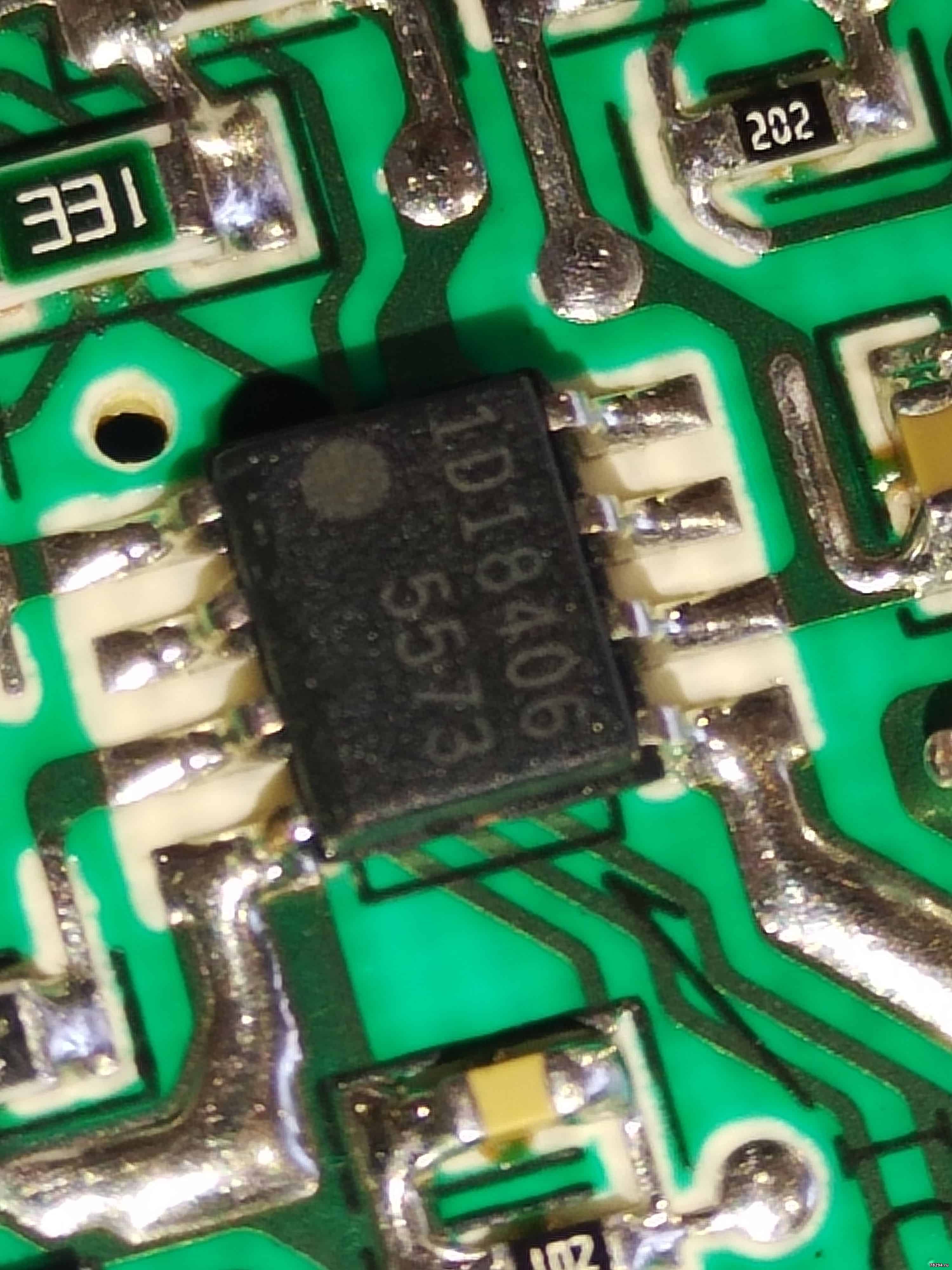

Имя чипа 5573, что за он-не знаю. Паять-умею, определять-не умею. Заказал с алиэкспресс 5 таких штук, но не хочу методом тыка менять всё подряд....
Подскажите что делать???
Вопрос 2.
Акб оригинальные, которые начали ошибку показывать, продаются ли флэшки или кто там за память отвечает, чтоб заменить банки, перепаять память и акб вновь ожил? Оригинал он и вентилируемый и антивандальный абс пластик.... Хотелось бы их воскрешать.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 28.09.2023, 12:32 | Сообщение # 108
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
ШИМ в корпусе soic8 маркировка 1D14802 - FA5573
но так же мог сгореть транзистор силовой и обвязка, надо протестировать просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Четверг, 28.09.2023, 13:24 | Сообщение # 109
|
Пользователи
zhekae29
Рядовой
- Сообщений:53
- Репутация:2±
|
Да, на RC обычно с такими симптомами мосфет сгорает + обваязка по мелочи
|
|
|
|
|
|
s-master007
|
Дата: Пятница, 12.01.2024, 18:47 | Сообщение # 110
|
|
|
1. Доброго времени суток, Товарищи! проблема из поста 23, прочитал весь топик (Вы круты! много полезного узнал), проверил по типовым проблемам, нихрена... Начался день второй, потратил 2 часа проверил поэлементно тестером, т.к. визуальных дефектов нет, вроде всё на месте, могла ли ШИМ (ИЦ1) сдохнуть отдельно от всех (ну в теории понятно что да, но какова вероятность) и если она помрёт то она приведёт к такому эффекту?
2. может есть предположения на что ещё по тщательнее обратить внимание?
пробовал менять шунт и добавлять диоды 40 и 41, не помогло, хотя это было предсказуемо...
причина поломки - неведомая, лежала в гараже с прошлой зимы.
акб был разряжен в 0, но со стационарного источника стартанул и на другой зарядке зарядился.
3. если снять ШИМ и включить он же не должен помереть ? (ну в теории... это я к тому как узнать что проблема в ней, не поставив другую...)
Сообщение отредактировал s-master007 - Пятница, 12.01.2024, 18:49 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 20.01.2024, 23:19 | Сообщение # 111
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
1. да шим тоже часто дохнут в них
2. не это да
3. если снять то запускать через лампочку, может быть наводка на транзистор, он откроется и все допалит
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ralexandr62
|
Дата: Среда, 03.04.2024, 23:29 | Сообщение # 112
|
|
|
Ребят, подскажите номинал L7 после С47. Выгорел при замыкании резистора r40.
Сообщение отредактировал ralexandr62 - Среда, 03.04.2024, 23:35 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 26.04.2024, 15:25 | Сообщение # 113
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
L7 - 10 https://alii.pub/6y0d2n?erid=2SDnjdVMmww
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 26.04.2024, 15:29 | Сообщение # 114
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|

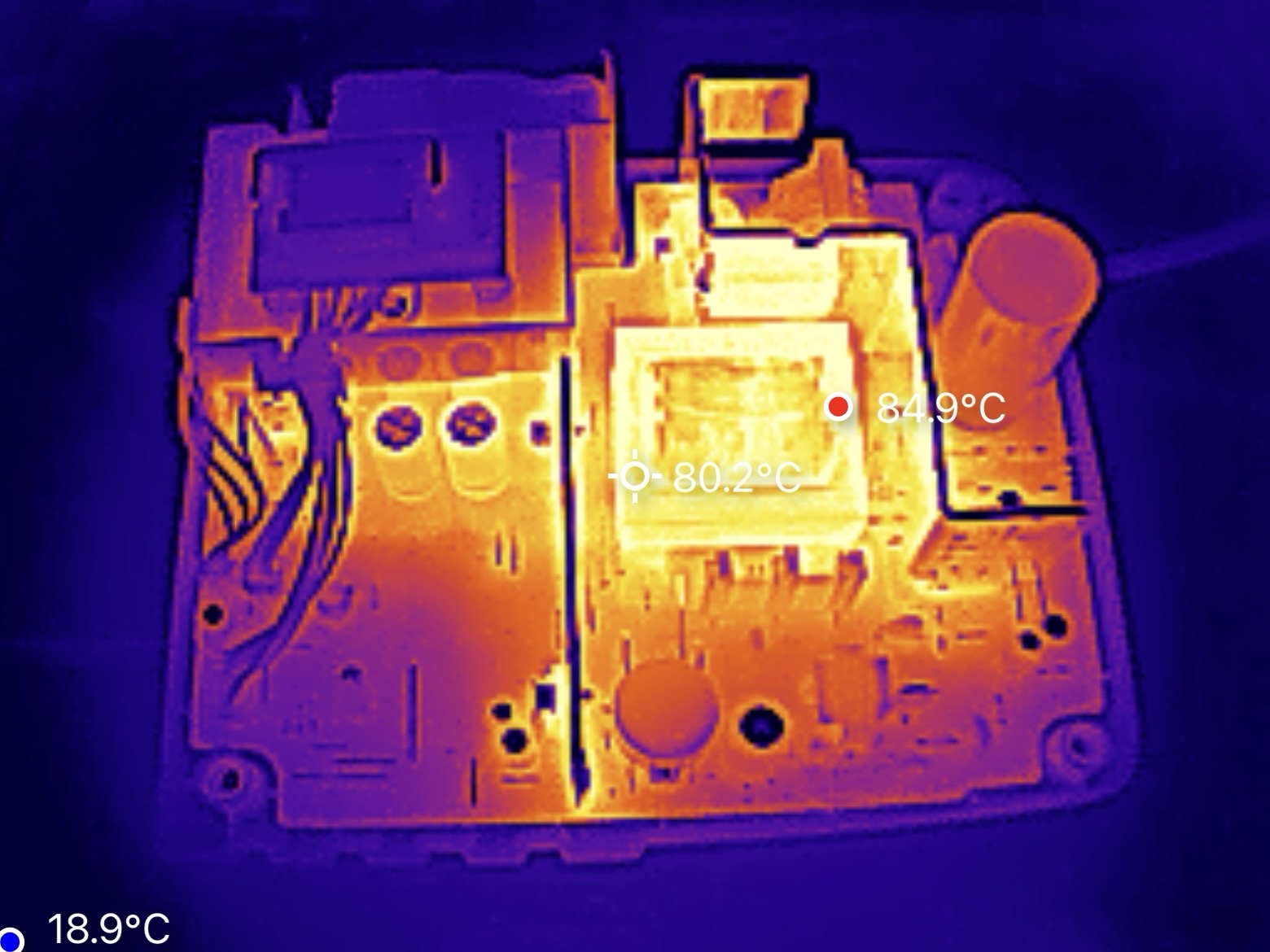

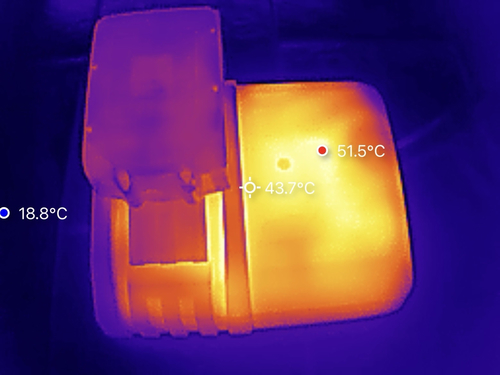

Фэйковое зарядное макита с али:)
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
s-master007
|
Дата: Пятница, 13.09.2024, 00:16 | Сообщение # 115
|
|
|
Доброго времени суток!
К моему вопросу (сообщение №110), хотя ШИМки пришли ещё в феврале, добрался до этой агрегатины только сегодня)))
Замена ШИМ решила проблему, дохлая была ТОЛЬКО она, больше ничего не менял, на полном токе работает, но шунт в итоге поставил на 20мОм, чтобы меньше грело себя и АКБ...
Без ШИМ так и не стал пробовать запускать...
Спасибо за помощь !
Удачных ремонтов, Коллеги !
|
|
|
|
|
