Зарядное устройство DeWalt DCB105 схема
|
|
|
|
Anat78
|
Дата: Суббота, 18.09.2021, 22:31 | Сообщение # 62
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
100n
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
andkat
|
Дата: Воскресенье, 26.09.2021, 12:04 | Сообщение # 63
|
|
|
Цитата Anat78 (  ) 100n |
|
|
|
|
|
rjymrjym69
|
Дата: Вторник, 01.03.2022, 01:18 | Сообщение # 64
|
|
|
ZD101 какой стабилитрон подскажите пожалуйста.
Anat78 ZD101 - 25В
За стабилитрон спасибо.Удалось прочитать часть маркировки 30Л lZ.Это стеклянный стабилитрон на выходе.Возможно он не даёт запустится шиму.На светодиоде оптопары 1.1 в.Отключаю оптопару шим запускается.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 01.03.2022, 17:00 | Сообщение # 65
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Просто померьте сколько на стабилитроне, если пробило то под замену
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
МИГУЛЯ
|
Дата: Четверг, 17.03.2022, 18:26 | Сообщение # 66
|
|
|
подскажите.отсоединяю оптрон ic35 выход на 1 ногу ic31 uc3845 и шимка запускаетя появляется вых напряжение. q102 транзистор открыт почему то.0,7вольта на базе.
|
|
|
|
|
|
adresvad
|
Дата: Четверг, 31.03.2022, 18:54 | Сообщение # 67
|
|
|
Цитата МИГУЛЯ ( ) .отсоединяю оптрон ic35 выход на 1 ногу ic31 uc3845
а вот почему микроконтроллер не разрешает работу шим, у меня тоже такой же вопрос по 118 зарядке
Очевидно, микроконтроллер не видит нужных параметров для увеличения тока на выходе шим. Или что то с трансформатором или подбором резисторов. Сам не могу понять
Сообщение отредактировал adresvad - Четверг, 31.03.2022, 18:54 |
|
|
|
|
|
МИГУЛЯ
|
Дата: Суббота, 09.04.2022, 08:46 | Сообщение # 68
|
|
|
в 118 такая же точно проблемма была.заменил lm358 и блок запустился.
q210 bss84 неисправен
|
|
|
|
|
|
sprintor
|
Дата: Суббота, 17.09.2022, 14:00 | Сообщение # 69
|
|
|
Здравствуйте. Подскажите , какой стабилитрон ZD2
Добавлено (17.09.2022, 20:13)
---------------------------------------------
Поставил на 20 вольт. Всё запустилось, но силовой транзистор очень сильно греется. Что может быть?
ставить надо на 25В
|
|
|
|
|
|
1967
|
Дата: Вторник, 22.11.2022, 14:44 | Сообщение # 70
|
|
|
Цитата Anat78 ( ) Включить в сеть - должно моргнуть 1 разплюс можно померить напряжение на клеммах для батареи, будет около 12 вольт
Все остальное только с батареей
в догонку - Сам разобрался = на клеммах + и - , напряжения быть не должно .
Сообщение отредактировал 1967 - Вторник, 22.11.2022, 15:53 |
|
|
|
|
|
1xascer
|
Дата: Среда, 07.12.2022, 18:44 | Сообщение # 71
|
|
|
После ремонта 3У заряд останавливается на напряжении 19,55 вольт. Примерно 3,9 на секцию, что наверное маловато. Единственное плата на аккуме не родная а с али. Менялась uc3845, q212, q1, r10, r31, r41, r39, r40
|
|
|
|
|
|
lesves
|
Дата: Среда, 28.12.2022, 17:32 | Сообщение # 72
|
Пользователи
lesves
Рядовой
- Сообщений:10
- Репутация:0±
|
Привет Камрады!
Надыбал по случаю, кем то "беспощадно копаный" DCB105.
Точно что с ним случилось и кто его ковырял не известно.
Но на плате есть отсутствующие компоненты, Q220, ZD205, R119,
C11 состоял из двух по 10,0(последовательно, "домиком") заменил на 1,0x50,
Q3 и Q4 (припаяны G1) что не совсем то что описано в комментах: "ZUA, т.е это npn-транзистор KN4401S".
Симптомы, при подаче 5 вольт в обход дежурки: загорается светодиод и гаснет,
а при подключении батареи начинает часто мигать и после отключения батареи продолжает.
Может кто сталкивался с подобным поведением и помогите идентифицировать отсутствующие Q220, ZD205 и R119.
Схемы похоже, для этого девайса нет в свободном доступе.
R119 похоже и не было.
Сообщение отредактировал lesves - Среда, 28.12.2022, 18:01 |
|
|
|
|
|
Anat78
|
Дата: Пятница, 30.12.2022, 11:33 | Сообщение # 73
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Q220 - fmmt3905
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
lesves
|
Дата: Понедельник, 16.01.2023, 02:33 | Сообщение # 74
|
Пользователи
lesves
Рядовой
- Сообщений:10
- Репутация:0±
|
Спасибо, допаял этот, впаял стаб ZD205 - 2,7в. Еще был пробит Q210, который заменил.
Но ситуация не меняется, при включении один раз моргнет светодиод и гаснет, а при подключении батареи начинает быстро мигать, заряда нет.
Что бы это могло быть?
Еще есть один не понятный элемент IC133 - CQQ1 на моей плате, а на похожей схеме, тот же IC133 числится как CQRR:
Есть понимание, что это за элемент?
Ничего не удалось нагуглить про этот CQQ1 или CQRR, а главное как понять его функционал и на что заменить если ему кирдык.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 16.01.2023, 02:35 | Сообщение # 75
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
проверьте и батарею
еще и в зарядном прозвонить все по низкой стороне
IC133 - CQQ1 это ацп
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
lesves
|
Дата: Понедельник, 16.01.2023, 13:08 | Сообщение # 76
|
Пользователи
lesves
Рядовой
- Сообщений:10
- Репутация:0±
|
Батарея любая вызывает такую реакцию, хотя на другой зарядке они все норм заряжаются.
На низкой стороне, всё прозвонил до ножек большой микросхемы и проверил все резисторы, как раз нашел пробитый Q210, остальные все норм.
А есть информация какой АЦП? На предмет подкинуть...
По сути, любой компаратор и есть АЦП, но как понять какой туда вставил производитель?
Есть подозрение, на проблему с пином "ID", т.к., на плате отсутствовал Q220 и ZD205.
Где то находил, что ZD205 это стаб на 2,7в. Но сейчас не могу вспомнить где находил.
Есть еще резистор R227(в похожей схеме 247) со странной маркировкой, то ли 80B, то ли 60B.
Кто знает, какое сопротивление должно у него быть? Калькулятор выдает 6.65 кОм, 1% или 4.12 кОм, 1%.
А сколько действительно должно быть не понятно.
Цитата vavanvanvan1 () Добрый день, подскажите IC133 как можно проверить
Привет, удалось идентифицировать этого "диковинного зверя"?
|
|
|
|
|
|
lesves
|
Дата: Суббота, 11.02.2023, 22:32 | Сообщение # 77
|
Пользователи
lesves
Рядовой
- Сообщений:10
- Репутация:0±
|
Может кому пригодится:
1. ZD205 это стаб не на 2,7в, как я полагал, а на 8,2в (MM3Z8V2 - sod-323[1Z])
2. IC133 это действительно АЦП (MCP3425A0T-E/CH sot23-6[CQ**]) - в моём случае не пригодилось!
Проблему с частым миганием светодиода после подключении батареи удалось решить заменой 10-и мосфетов (на фото ниже) в области контроля батарей (как раз с алика приехал лот, 100 шт.). Почему всех 10-и, да очень просто... после замены одного "дырявого" и двух подозрительных, зарядка один раз дала длинный сигнал светодиодом и снова замигала часто и стала вести себя как прежде. Выявился еще один подозрительный. В итоге, не стал менять их поштучно, а решил заменить все остальные... и о чудо, зарядка заработала, и уже зарядила 5 батарей разной емкости, и пока не переходит на частое мигание.
При подключении через лампу, подаёт два коротких сигнала через длинную паузу, что соответствует пиктограмме с перечеркнутой "вилкой" на наклейке.
ЗУ заработало, всем спасибо за содействие и внимание.
Сообщение отредактировал lesves - Суббота, 11.02.2023, 22:39 |
|
|
|
|
|
velizardimitrov73
|
Дата: Воскресенье, 29.10.2023, 15:04 | Сообщение # 78
|
Пользователи
velizardimitrov73
Рядовой
|
Здравствуйте, прошу вашей помощи в определении значений стабилитрона с моего DCB105, так как почти все они удалены.
Здравствуйте, я нашел еще один DCB105 и теперь опишу номиналы всех стабилитронов:
ZD1=ZD31 (B3 12) - Grade B3, Vz=12,9-13,4V
ZD2 (A3 11) - Grade A3, Vz=9,9-10,3V
ZD3 (C1 6) - Grade C1, Vz=5,8-6,1V
ZD101 (30 1) - Grade 1, Vz=28,2-29,6V
ZD103 (15 2) - Grade 2, Vz=14,5-15,1V
ZD205 (L27) - 27V / 1W
ZD216 (А2 4) - Grade А2, Vz=3,5-3,7V
TH1 - 100K NTC Thermistor
Цитата lesves ( ) R227 имеет значение 6,65К 1% (SMD 0805 - маркировка 80В).
Q220 - 2N7002 MOSFET (K72)
|
|
|
|
|
|
private170219
|
Дата: Четверг, 07.03.2024, 17:51 | Сообщение # 79
|
|
|
Здравствуйте, уважаемые форумчане!
Пожалуйста подскажите какие номиналы (по напряжению стабилизации) должны иметь стабилитроны на позициях ZD2 и ZD205?
Я их выпаял, проверил тестером TC1, и они показывают вот такое:
ZD2 - 30 вольт
ZD205 - 1 вольт.
Меня смущают обе цифры, потому что ZD2 стоит в дежурном источнике питания и что-то мне сомнительно что там 30 вольт рабочее напряжение. А ZD205 стоит в районе выхода на аккумулятор, и 1 вольт это как-то маловато для любых целей. Схемы у меня пока нет, поэтому гадаю на гуще smile
Пытался найти для обоих стабилитронов datasheet-ы, но пока безуспешно. Обозначения на них такие:
ZD2 - "M1N"
ZD205 - "LZN" (или "L2N"?).
Плата - вид снизу (со стороны дорожек).
Модель платы - DELTA ADP-72CR. Сравнивал номера и номиналы своих стабилитронов с тем, что было в этой ветке форума, совпадение не 100%, видимо там было написано про другую модель платы. Обычно в интернете встречается упоминание плат с индексом 84 или 90, а у меня 72.
Сообщение отредактировал private170219 - Четверг, 07.03.2024, 18:05 |
|
|
|
|
|
private170219
|
Дата: Четверг, 07.03.2024, 17:59 | Сообщение # 80
|
|
|
Еще фото: Крупный план стабилитрона ZD2
Крупный план стабилитрона ZD205

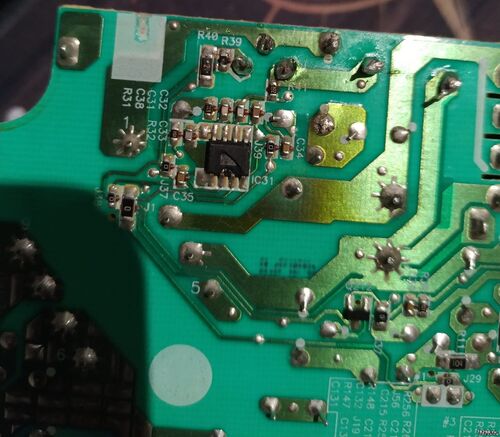

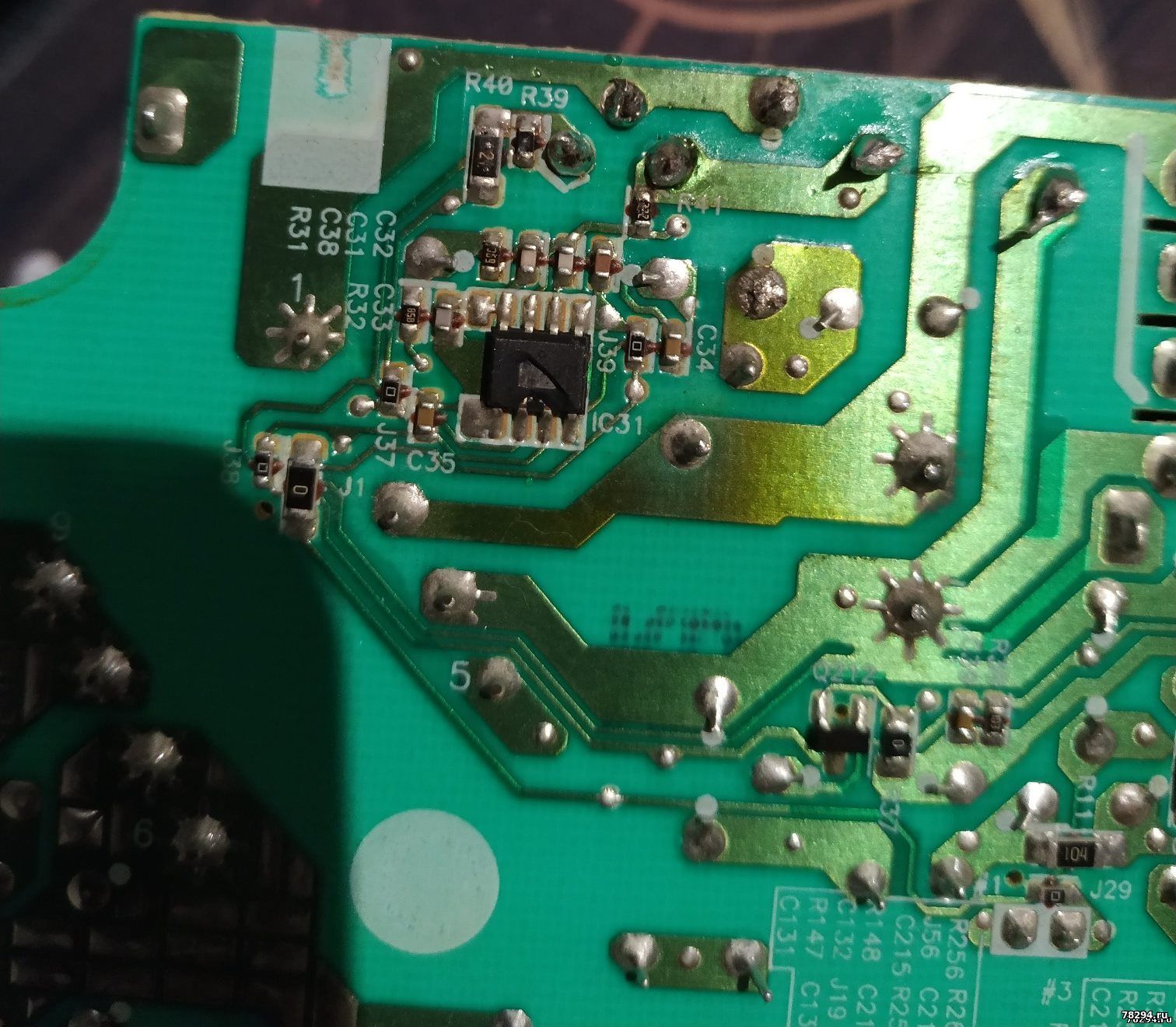

Крупный план ШИМ и дежурки:
Силовой MOSFET и электролитический конденсатор выпаяны специально, чтобы удобнее было выпаивать для проверки соседние навесные элементы. Чуть позже их впаяю обратно, перед запуском и тестами.Добавлено (22.03.2024, 16:08)
---------------------------------------------
Наконец-то починил зарядное своего родственника DCB-105 (версия DELTA ADP-72CR), о котором писал выше. Большое спасибо всем, кто здесь писал, и отдельное Админу. Без этого форума было было бы сложнее справиться.
Делюсь информацией о ремонте, может кому пригодится:
1. Заменено:
- Резистор R10 - 0,68 Om
- Резистор R39 - 100 kOm
- Резистор R40 - 120 Om
- Резистор R41 - 2,2 kOm
- Транзистор силовой MOSFET Q1 - F11NM80 (установлен F11NM60 на 600 вольт, только он был в наличии)
- Микросхема контроллера ШИМ Q31 - UC3845B
2. Проверено (на всякий случай) до первого включения:
- Все диоды, в основном без выпаивания с платы.
- Все электролиты, с выпаиванием (тестером TC-1)
- Супрессор ZD2 с маркировкой "M1N" (оказался на 27в)
- Супрессор ZD205 с маркировкой "LZN" (или "L2N"?) (оказался на 27в)
- Предохранитель входной на 250 вольт 4 ампера, в виде бочонка (оказался самовосстанавливающийся, оставил его, на новый не стал менять, хотя купил)
Проверять SMD конденсаторы в силовой части схемы не стал, потому что все детали приклеены к плате компаундом и есть риск сломать при демонтаже. Но все оказались живые, все заработало.
Когда проверял диоды, то попытался выпаять один, но он разрушился, и пришлось покупать новый, благо по маркировке нашел. Остальные проверял на плате.
Первое включение - последовательно через предохранительную лампу 220 вольт 40 ватт, с выпаянным силовым транзистором Q1, с проверкой всех питающих напряжений (310 вольт, 14 вольт, 5 вольт.
Также, до впаивания силового транзистора Q1, подкинул на Q31 UC3845B на 7-ю ножку внешнее питание 14 вольт от лабораторного БП и проверил осциллографом наличие выходного меандра на 6-й ножке.
Уже после сборки, в рабочем состоянии, напряжение на клеммах зарадного устройства при отключенной батарее = 0 вольт, при подключенной, в режиме заряда - около 20-21 вольт.
Заряжает и отключается штатно.
|
|
|
|
|
