Переделка зарядного MILWAUKEE 48-59-1812 M18 M12 схема
|
|
|
Anat78
|
Дата: Понедельник, 24.01.2022, 00:50 | Сообщение # 31
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
все что угодно, от дохлой батареи до 380
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
volodimirmahrov81
|
Дата: Вторник, 25.01.2022, 22:56 | Сообщение # 32
|
Пользователи
volodimirmahrov81
Рядовой
|

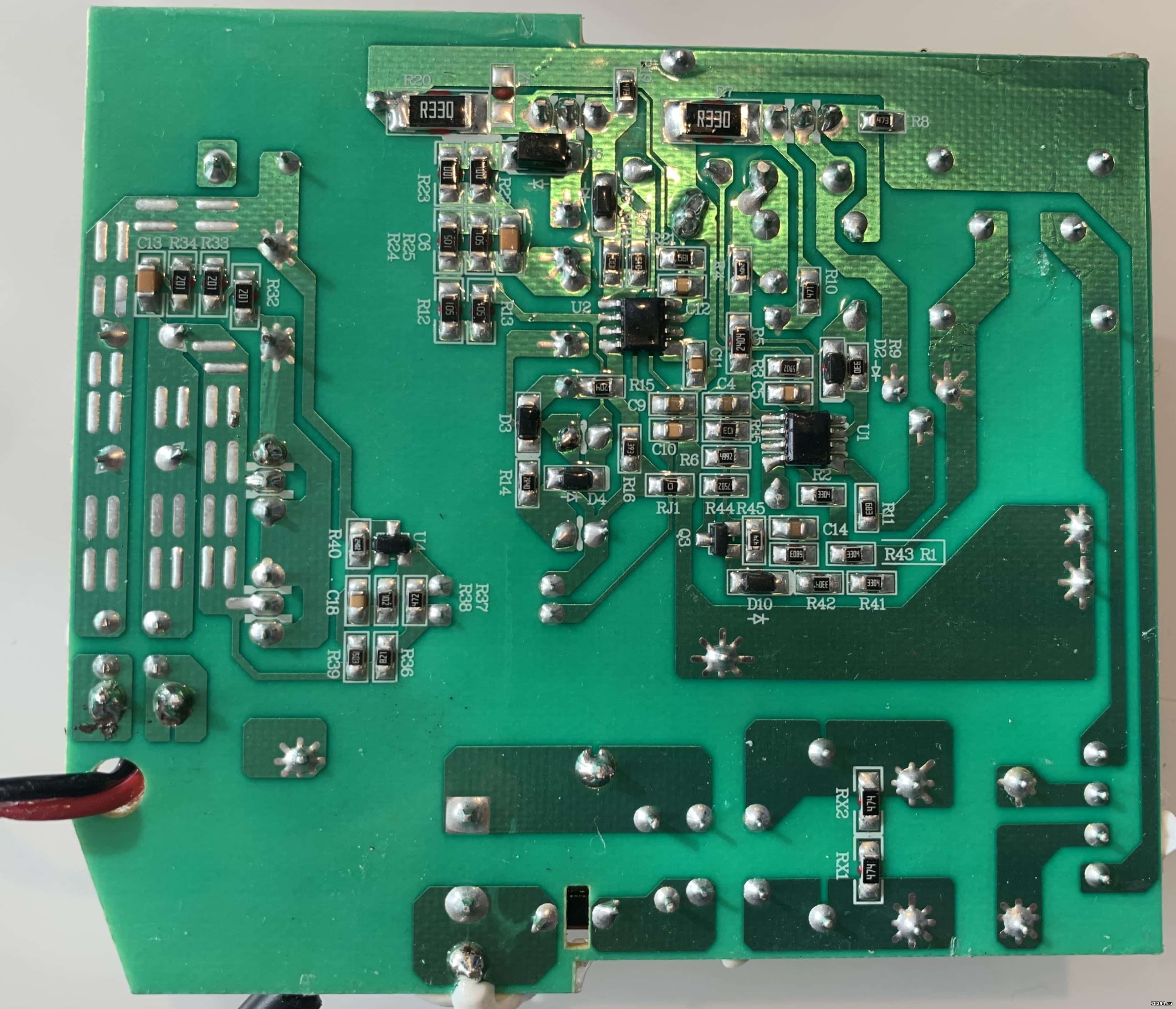

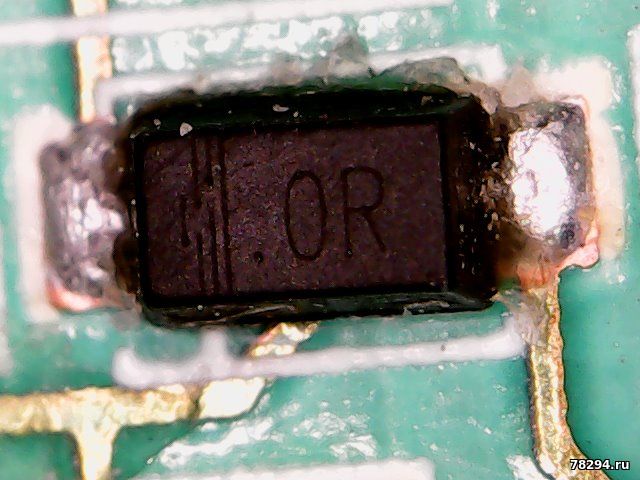

Здравствуйте. Подскажите пожалуйста маркировку транзистора q5( справа от pic сильно затерта), а проблема заключается в том, что при постановке 18в ак-а на зарядку поочередно моргают красный и зеленый св. диоды. На другой точно такой же зарядке все в порядке. По маркировке тр- ра q5 похоже на 61(еле просматривается) тип jfet, участок схемы разрисовал, похоже она отвечает за связь с акумом. Прошу помощи, заранее спасибо
|
|
|
|
|
|
officemariusvilceanu
|
Дата: Суббота, 02.04.2022, 13:35 | Сообщение # 33
|
Пользователи
officemariusvilceanu
Рядовой
|
Hi, i have the same charger but not working, it has 0.3 v on the secondary direct output it may be an issue with TOP265EN?
Сообщение отредактировал officemariusvilceanu - Суббота, 02.04.2022, 15:03 |
|
|
|
|
|
Anat78
|
Дата: Суббота, 02.04.2022, 14:32 | Сообщение # 34
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
officemariusvilceanu, так точно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Mameluke
|
Дата: Суббота, 02.04.2022, 18:20 | Сообщение # 35
|
|
|
Большое спасибо за размещение материала и за ответы на вопросы - переделал, работает, одну батарею уже зарядила)
|
|
|
|
|
|
officemariusvilceanu
|
Дата: Вторник, 05.04.2022, 15:36 | Сообщение # 36
|
Пользователи
officemariusvilceanu
Рядовой
|
It's solved, 10x
|
|
|
|
|
|
korsaru94
|
Дата: Суббота, 28.01.2023, 00:06 | Сообщение # 37
|
|
|

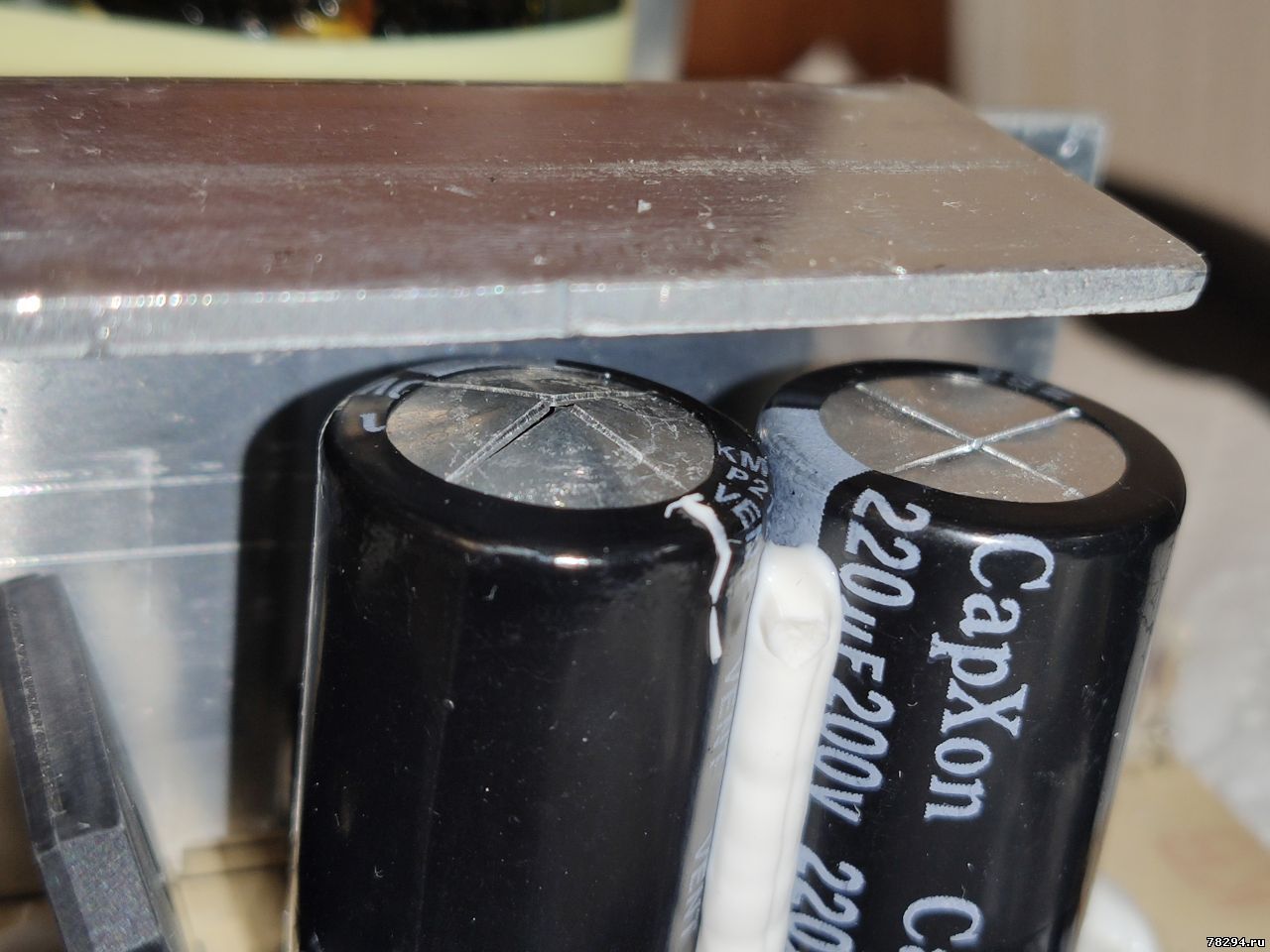

Добрый вечер. Прикупил инструмент с данной зарядкой, но замотавшись на радостях дома воткнул ее в 220
Банхнул один из кондеров, внешне - все остальное в норме.
Вопрос - сменить кондер на аналогичный и повторить вашу инструкцию, или, как писали в теме поменять оба кондера на 100мкф и 430в?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 28.01.2023, 00:13 | Сообщение # 38
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
А кто сказал что только кондеры сгорели? возможно и все что до них идет тоже сгорело...
Сначала делать диагностику того что сгорело - потом переделывать на 220в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
korsaru94
|
Дата: Суббота, 28.01.2023, 00:19 | Сообщение # 39
|
|
|
Визуально ни один элемент не оплавлен, поврежден итд
Знаю что не показатель, но я почти все элементы платы не умею диагностировать. Надо разбираться. Есть ли сзема последней версии зарядки?
Upd:
можно ли заменить на, например, на " JAMICON емкость 220мкФ, 200В, размер 16x32, номинальное отклонение 20, +105C, алюминий" или на"ECA2DHG221 220мкФ 200В 105гр 18*32 2000ч (К50-35)"
?
Сообщение отредактировал korsaru94 - Суббота, 28.01.2023, 13:50 |
|
|
|
|
|
nikomatbreh
|
Дата: Пятница, 03.02.2023, 13:45 | Сообщение # 40
|
|
|
Здравствуйте! Anat78, скажите пожалуйста R36 - 8.2Ом (вы о нем упоминали в сообщении #25) какую функцию выполняет. У меня неисправное ЗУ milwaukee M12-18FC для сети 230V. Померил сопротивление на этом резисторе, но он оказался "в обрыве". Может ли из-за этого не запускаться высоковольтный ШИМ преобразователь? Спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 03.02.2023, 14:19 | Сообщение # 41
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
Эта информация еще из 2016 года
просто замените, без него нет обратной связи на шим
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nikomatbreh
|
Дата: Понедельник, 13.02.2023, 18:33 | Сообщение # 42
|
|
|
Anat78, спасибо за ответ! Хорошая информация всегда актуальна и ценна даже в 2023 году.
Несколько дней назад открыл для себя этот хороший сайт, мне он понравился.
Возможно окажется полезным, кто будет ремонтировать подобное ЗУ.

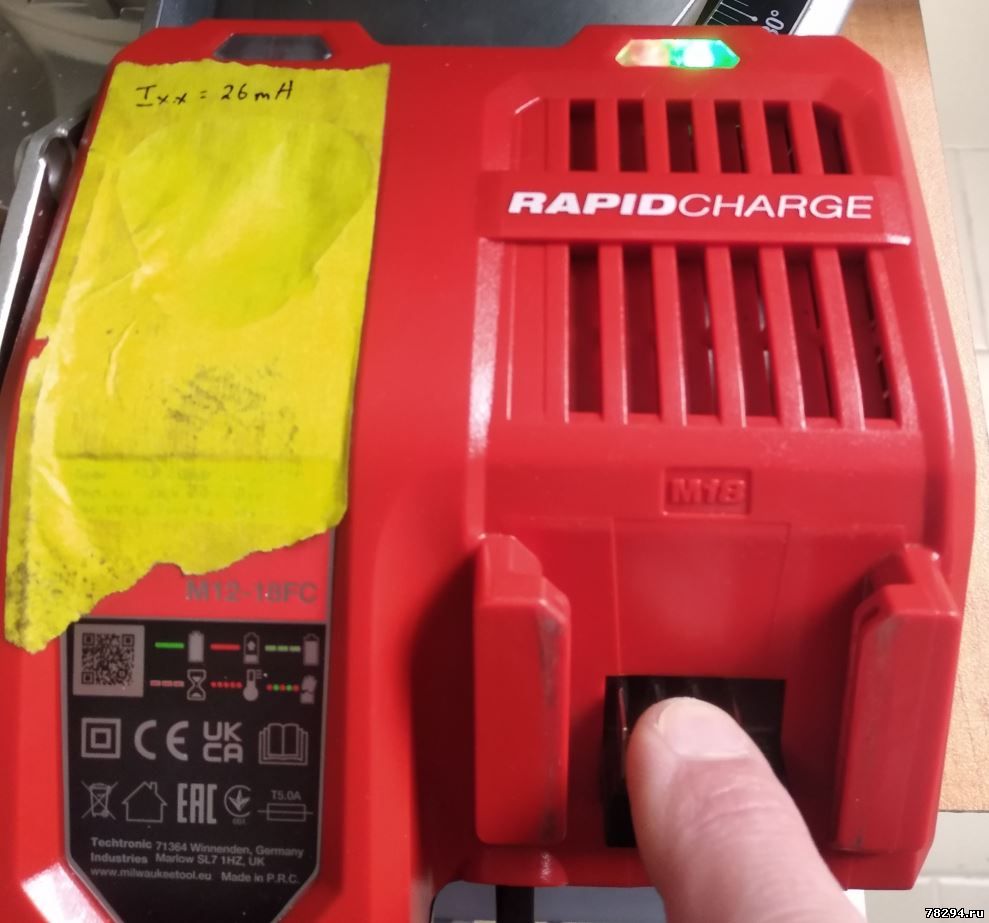

Для проверки реакции автоматики ЗУ (а так же признаков жизни выходной низковольтной части,
если нет под рукой аккумулятора milwaukee, можно замкнуть два внутренних торчащих штыря разъема
для аккумулятора M18 рукой или пальцем!
При этом должная появиться индикация в виде поочередного мигания красного и зеленого светодиодов.
На фото как раз заснят этот момент.
Еще в процессе ремонта выяснил, что на холостом ходу плата ЗУ потребляет 26 mA. Вставлял АКБ 18 вольтовый, но почти полностью заряженый - ток пеотребления плавно (очень плавно прим. секунд 5-8) возрос до 0,9 А.
На корпусе ЗУ написано 155 W. Ультра грубо P=U*I=230*0.9=207 W. Перегрузка видимо, но мой уровень знаний не позволяет преодолеть непонимание.
Хотя на показометре из Китая "SinoMETER" при показаниях тока потребления, было отображено, что коэффициент мощности 65 %. И фактор коэффициента
мощности одна из причин, почему P=U*I это ультра грубо.
|
|
|
|
|
|
nikomatbreh
|
Дата: Вторник, 14.02.2023, 02:52 | Сообщение # 43
|
|
|

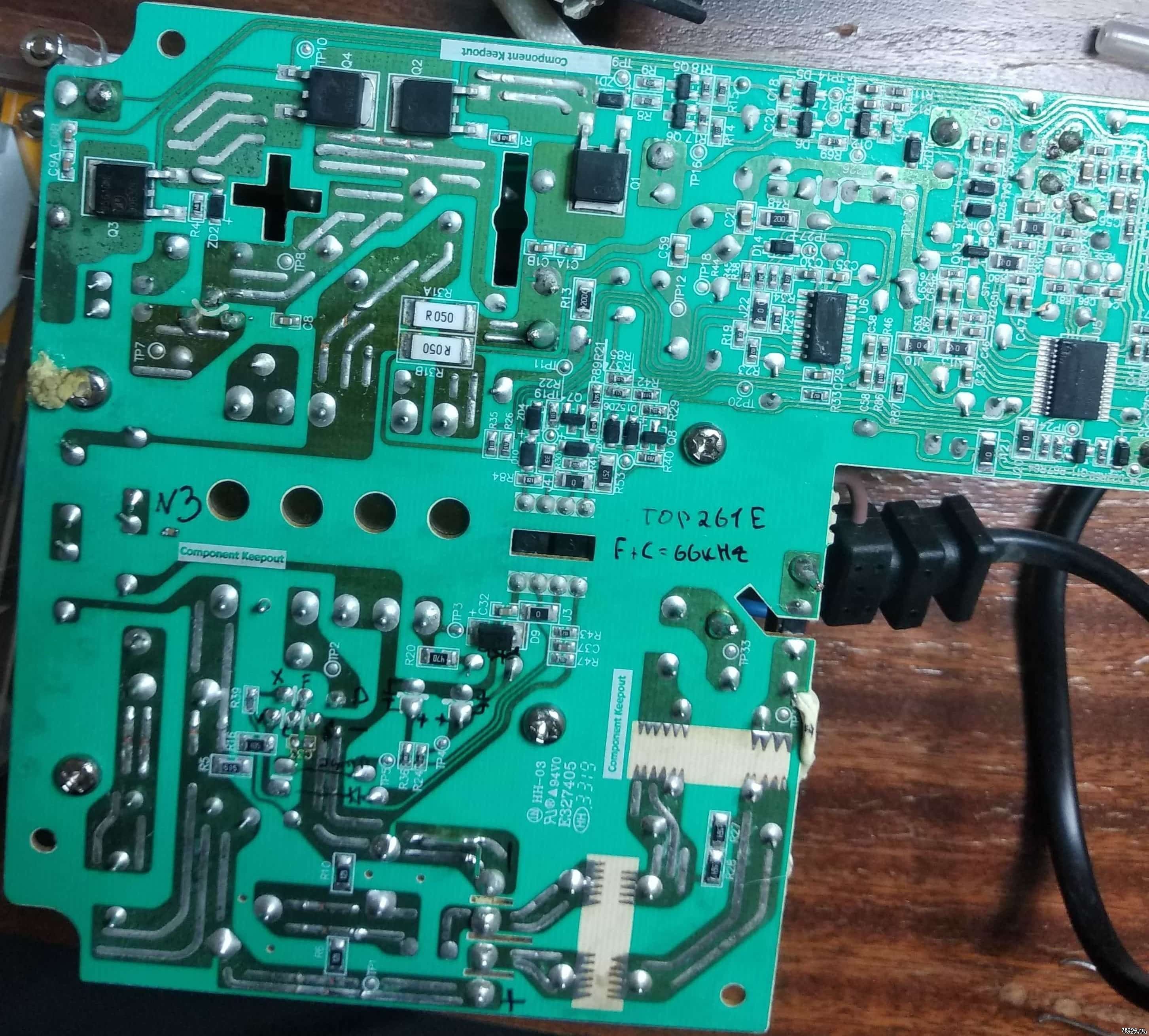

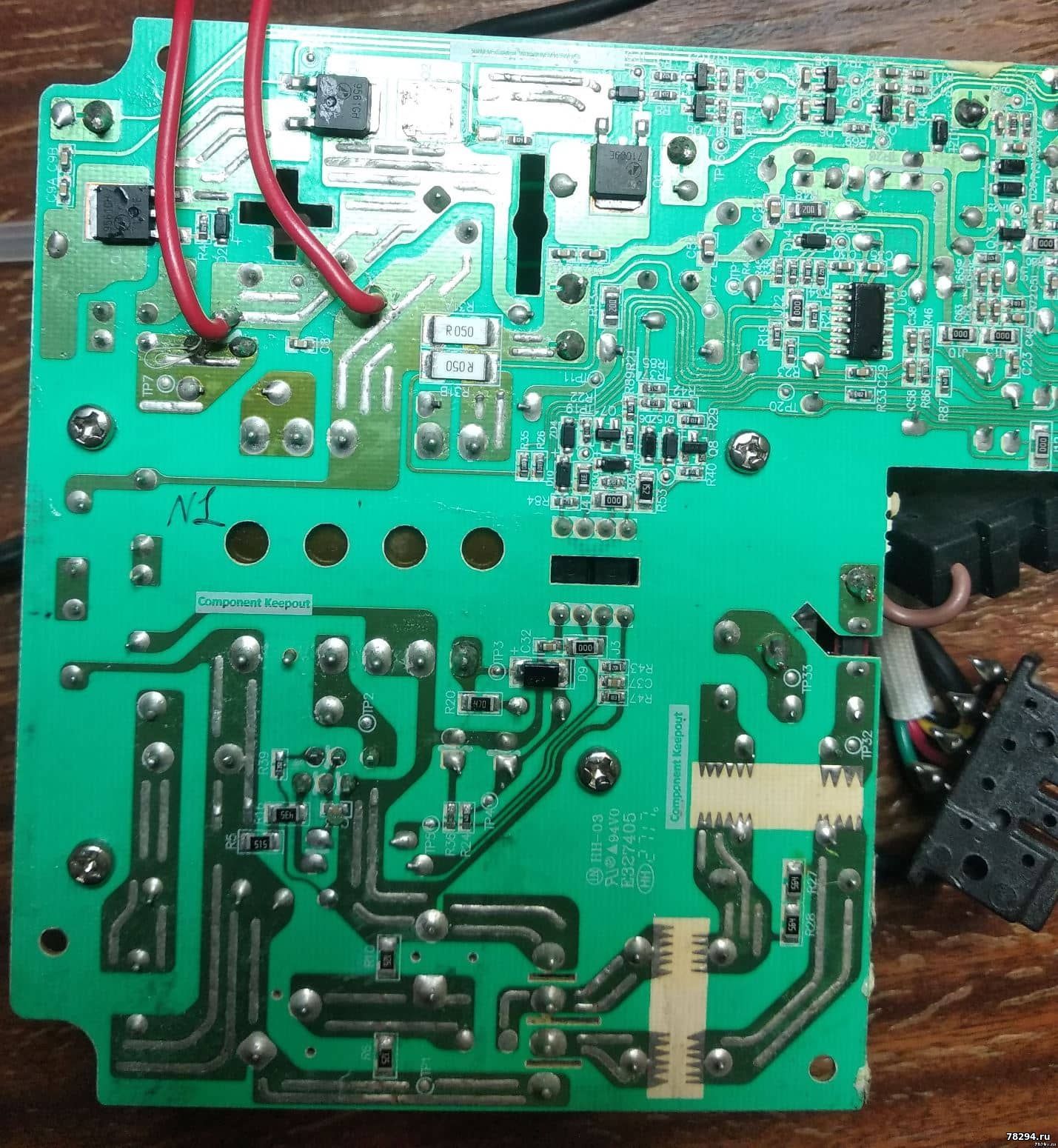

Имеется сразу 3 неисправных ЗУ milwaukee M12-M18 FC.
N1
N2
|
|
|
|
|
|
nikomatbreh
|
Дата: Вторник, 14.02.2023, 02:53 | Сообщение # 44
|
|
|
N3
Поломки у них произошли по-разному: так N1 и N3 отказали (с вероятностью 90%) в процессе работы. И неисправность их в том, что не подают «признаков
жизни», то есть при включении в сеть ничего не происходит (автомат не выбивает), но и при установке в них АКБ для заряда — тоже ничего не происходит:
индикаторы на ЗУ не светятся ни какие.
При проверке напряжений в «контрольных точках» (обозначены наплате как «TP» – Test Point, видимо) — после TP2 везде «тишина» нет напряжения. То есть микросхема TOP261E не запускается. Либо висит какая-либо блокировка (срабатывает защита по перегрузке / превышению тока при запуске, например),
либо не создаются условия для запуска. Например, не поступает питание на микросхему TOP261E.
С какой ножки «берется» питание я точно не понимаю, есть предположение(изучаю DATAsheet), что либо с ножки 7 (Drain), либо с ножки 1 (V – Voltage Monitor). Хотя согласно функциональной блок-схемы, мало вероятно, что с ножки 1. Но на этой ножке есть напряжение 5,4-5,8 V при включении ЗУ в сеть.
Смотрел я и осциллографом DSO FnirsiPro на ножке 7 (D) обоихмикросхем и пытался увидеть нет ли запускающих импульсов.
В процессе сбора информации установил (номожет это и не так), что импульсы эти очень короткие и достаточно редкие. С помощью осциллографа смотрел на ножке 7 (D) импульсы и в режиме DC, и AC. И временной интервал (развертку по oX) изменял до минимальной, но на ЗУ N1и N3 на ножке 7 (D)
ничего не обнаружил. Тишина.

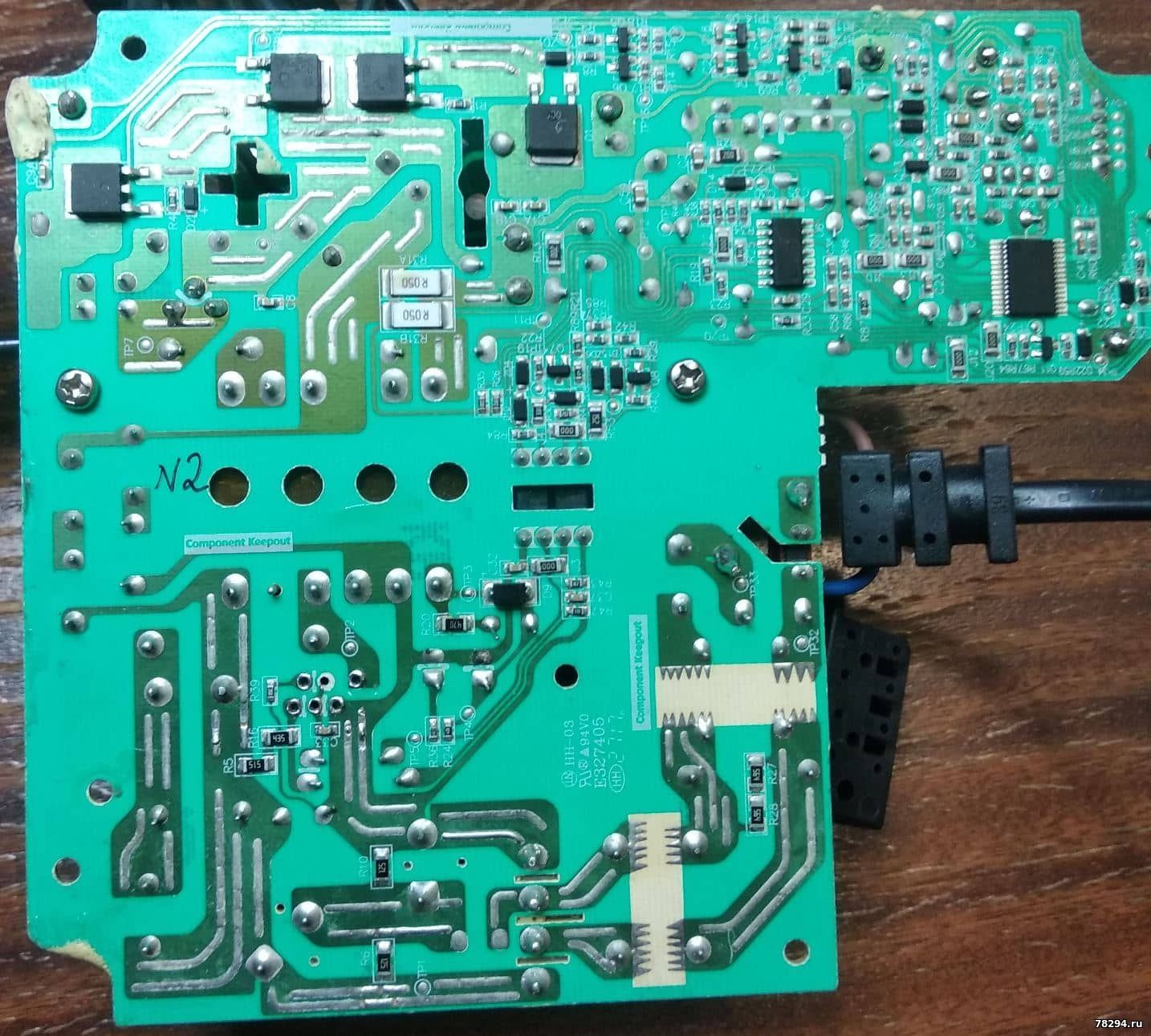

У ЗУ N2 поломка более явная: при вскрытии корпуса и осмотре платы,было определено, что повреждена микросхема TOP261E (6 ног корпус e-SIP): у нее «оторвало» ножку 7 (Drain). Сломалось это ЗУ так: на стол, где оно стояло бросили увесистый предмет (прим 1,2 кг) и ЗУ «подскочило», и произошел «щелчок» с искрой (так описывал тот, кто интенсивно поместил увесистый предмет на стол).
Ну и на плате этого ЗУ по контрольным точкам не «путешествовал». Выпаял поврежденную TOP261E и проверил нет лиКЗ между всеми ее ножками (отверстия монтажные с дорожками от них) на плате — КЗ не обнаружил. То есть, полагаю, коллектор-эмиттер оптопар pc817 не пробиты. Хотя, может они (эти переходы к—э оптопар) в обрыве.
Наверное перед заменой самих TOP261E выпаяю эти оптопары и проверюпоказометром «TransistorTester»,
объединив эмиттер и катод оптопары, тогда этот показометр определяет таки транзистор и диод, если оптопара исправна.
Есть желание и интерес дать ремонта этим ЗУ. Быват трудно выбратьвремя и не хватает уверенности и знаний, в силу очень малого опыта удачных
ремонтов, но это одно из любимых хобби.
На всякий случай заказал (8 февраля 2023 г.) в Китае микросхемыTOP261E. Приехать они должны в начале апреля 2023 г.
Об интересных моментах времонте (точнее говорить – попытке ремонта, т.к. мой уровень знаний и опыт весьма низкие) планирую сообщать на этом форуме.
Так как кто-то, возможно, в поиске информации (как и я) найдет для себя что-то полезное.
|
|
|
|
|
|
nikomatbreh
|
Дата: Вторник, 14.02.2023, 02:58 | Сообщение # 45
|
|
|

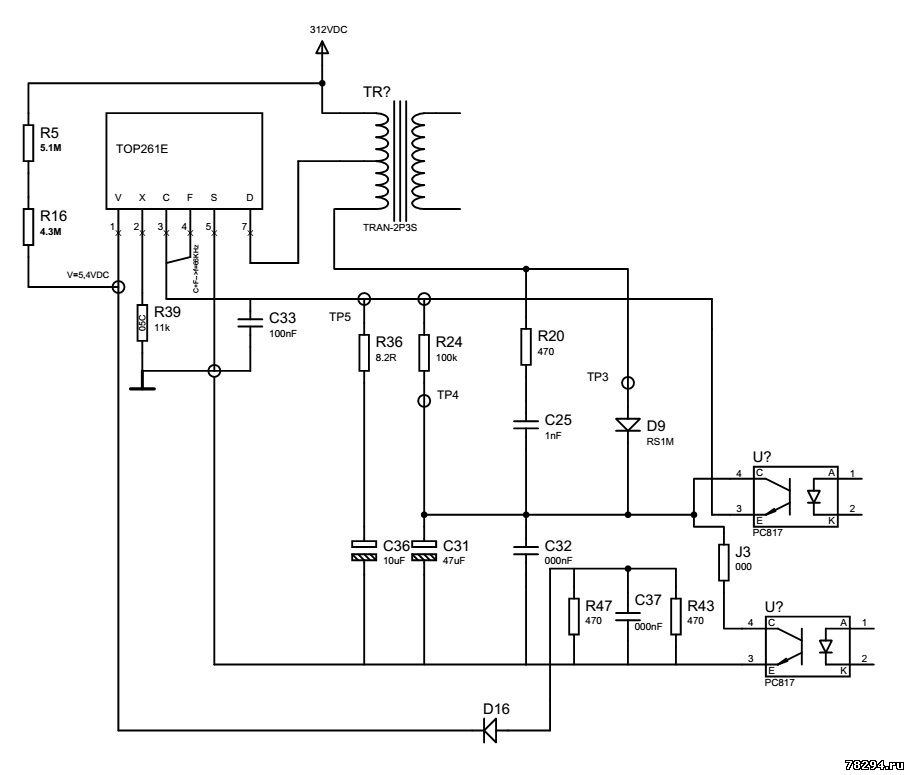

Попытался перенести схему обвязки управления микросхемы TOP261E сплаты. Возможно есть неточности, но
грубых нестыковок быть не должно.
 Добавлено (14.02.2023, 03:14)
---------------------------------------------
Прошу извинить, обнаружил недочет на схеме обвязки управления микросхемы TOP261E в сообщении #53. Для R43 номинал 1 KOhm, для R47 номинал 10 KOhm.
Номинал конденсатора C37 измерить без выпаивания не удается, т.к. мультиметр показывает емкость соседнего, явно большего C31 47uF.
Элементы, номинал которых по какой-либо причине нельзя установить буду прописывать "000".
|
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 24.02.2023, 17:20 | Сообщение # 47
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
да этот под 220 вольт сразу
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
raspletina6
|
Дата: Пятница, 03.03.2023, 19:26 | Сообщение # 48
|
|
|

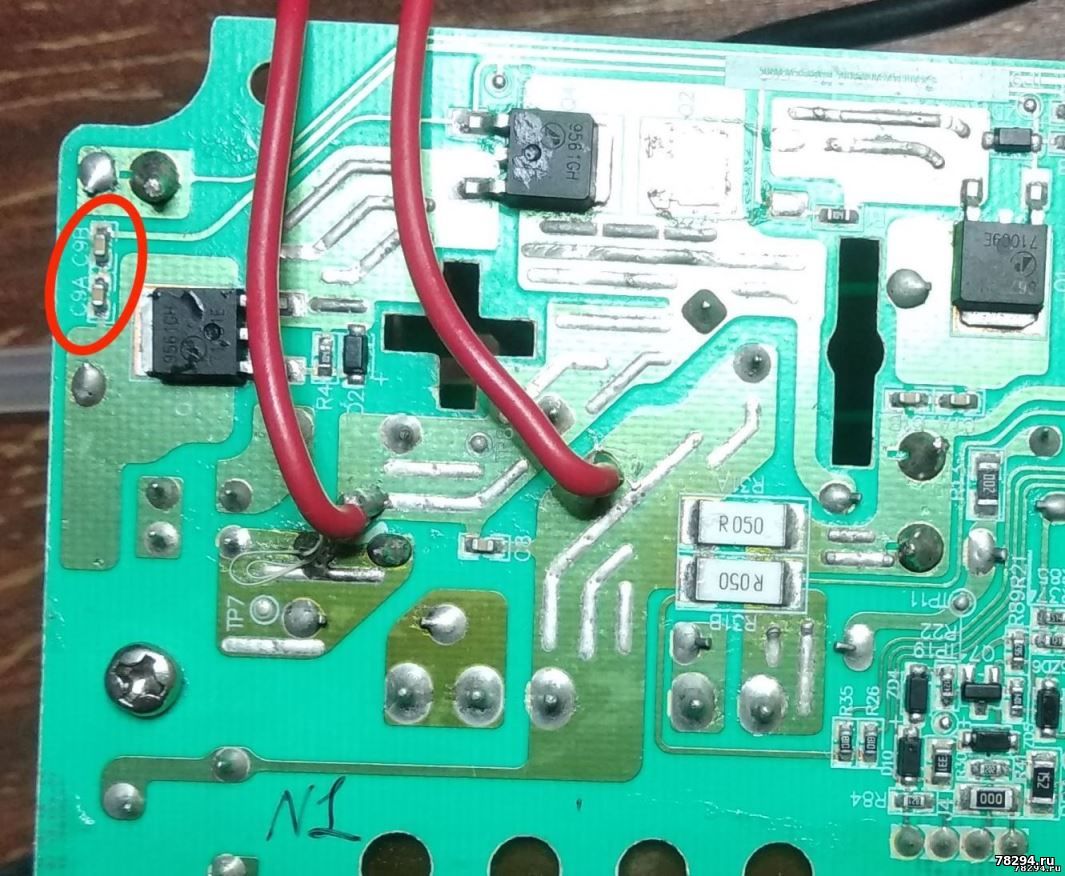

Друзья, доброго дня. Мог бы кто нибудь подсказать номиналы C9A и C9B?
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 03.03.2023, 22:43 | Сообщение # 49
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
0,1мкф
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
borshchagivka
|
Дата: Среда, 03.05.2023, 07:21 | Сообщение # 50
|
|
|

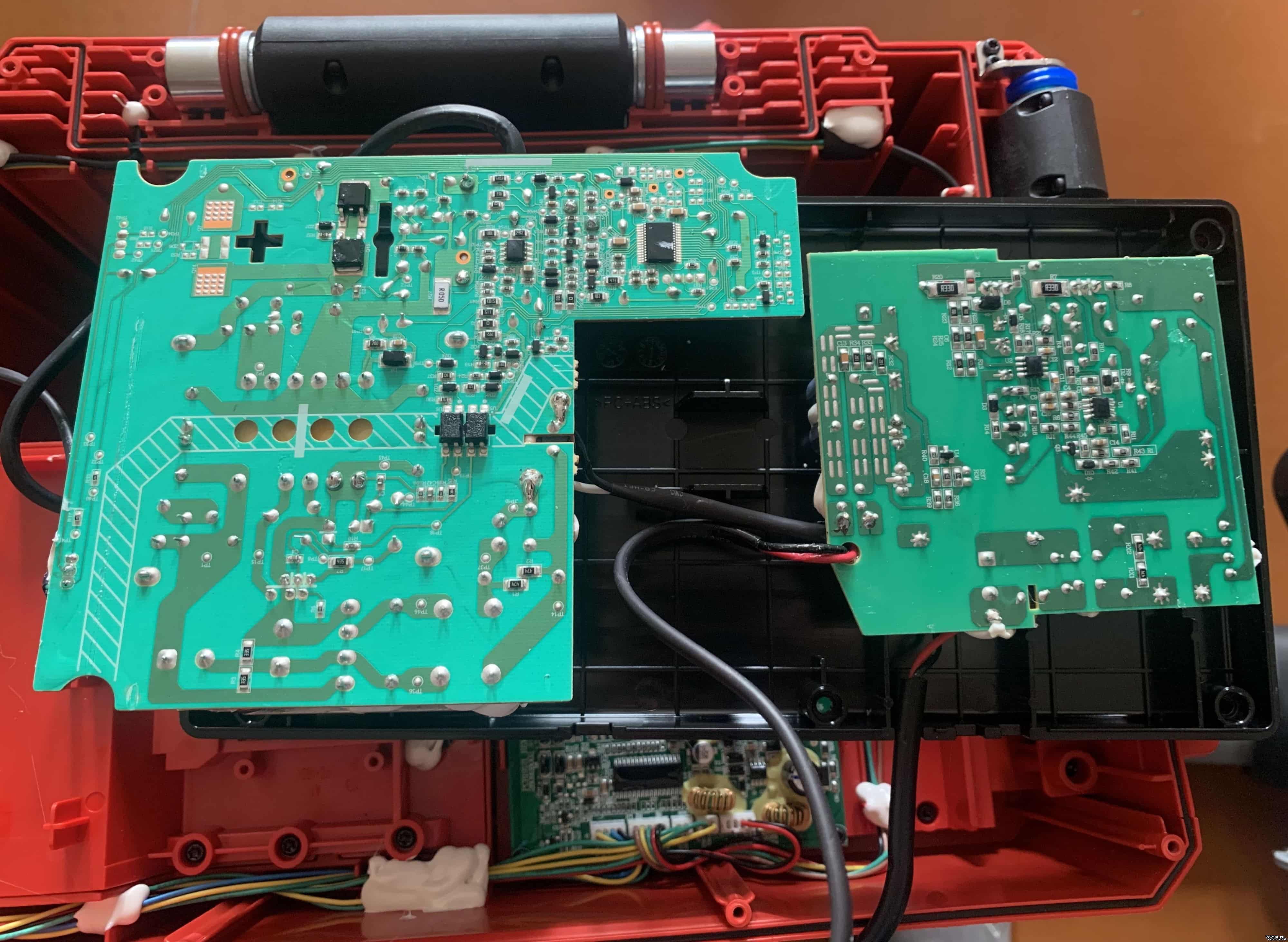

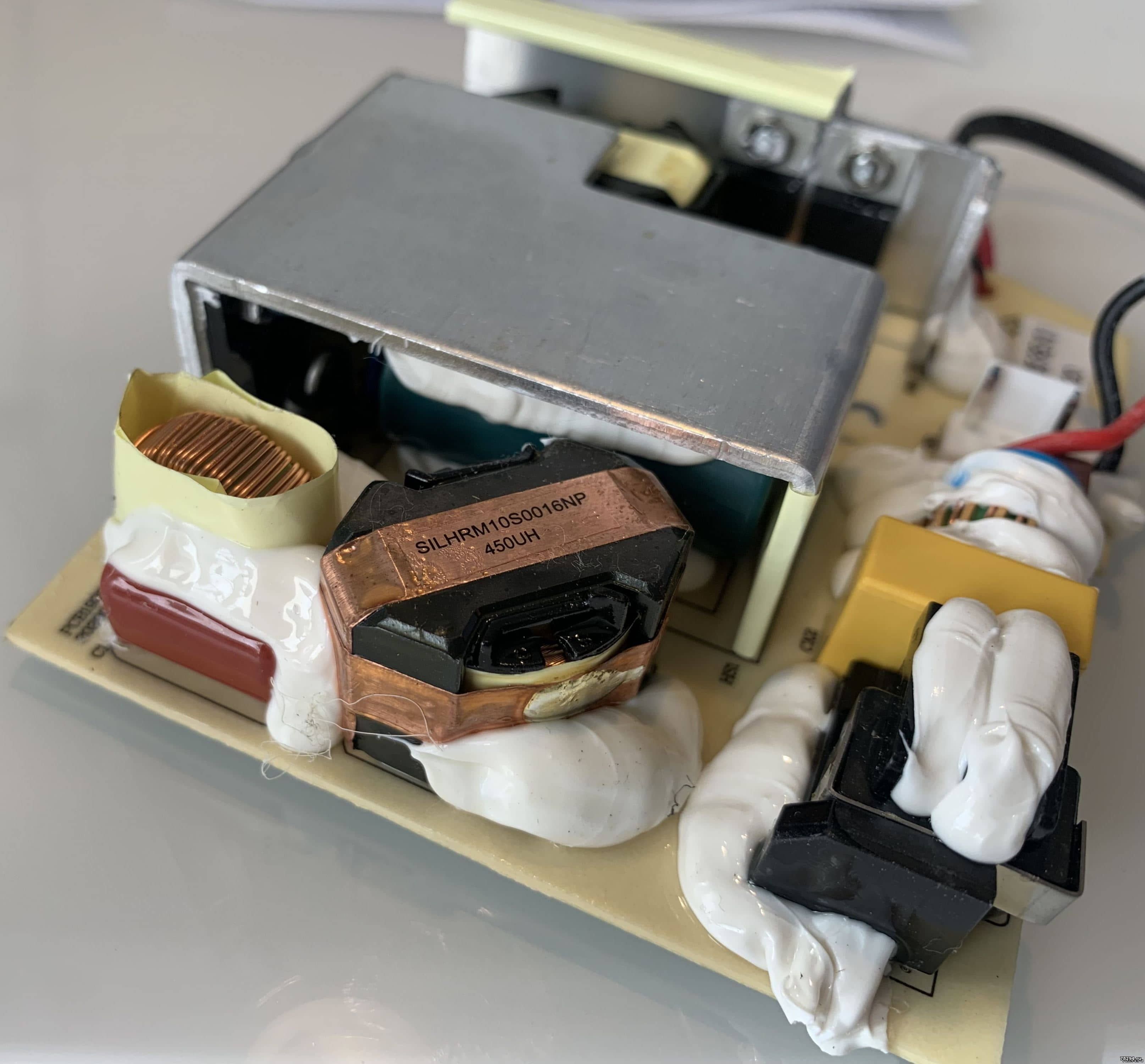

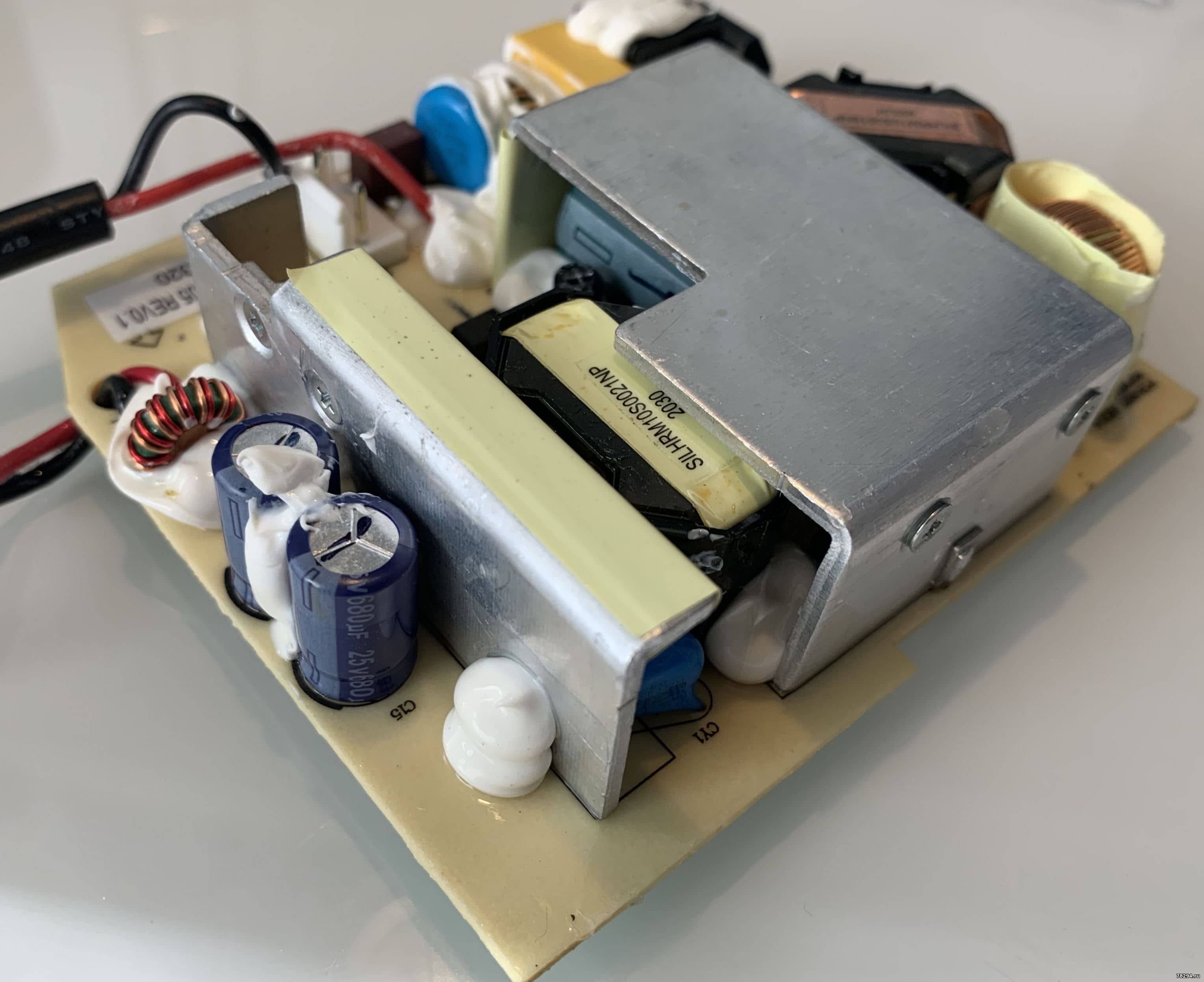

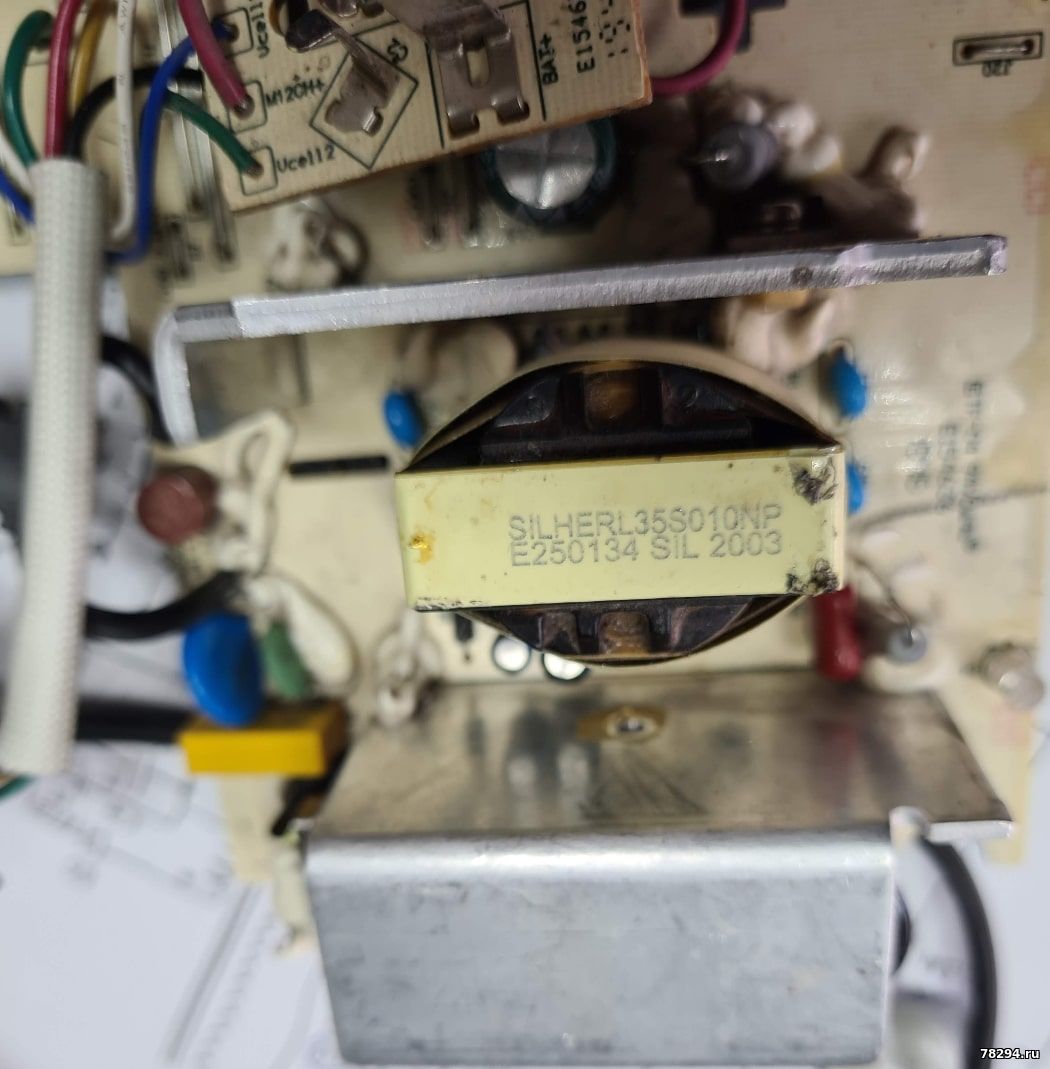

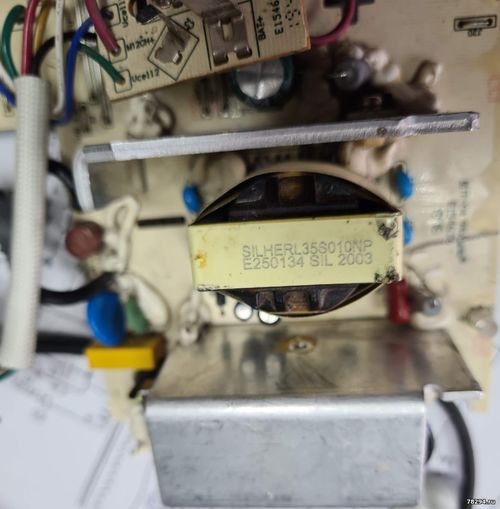

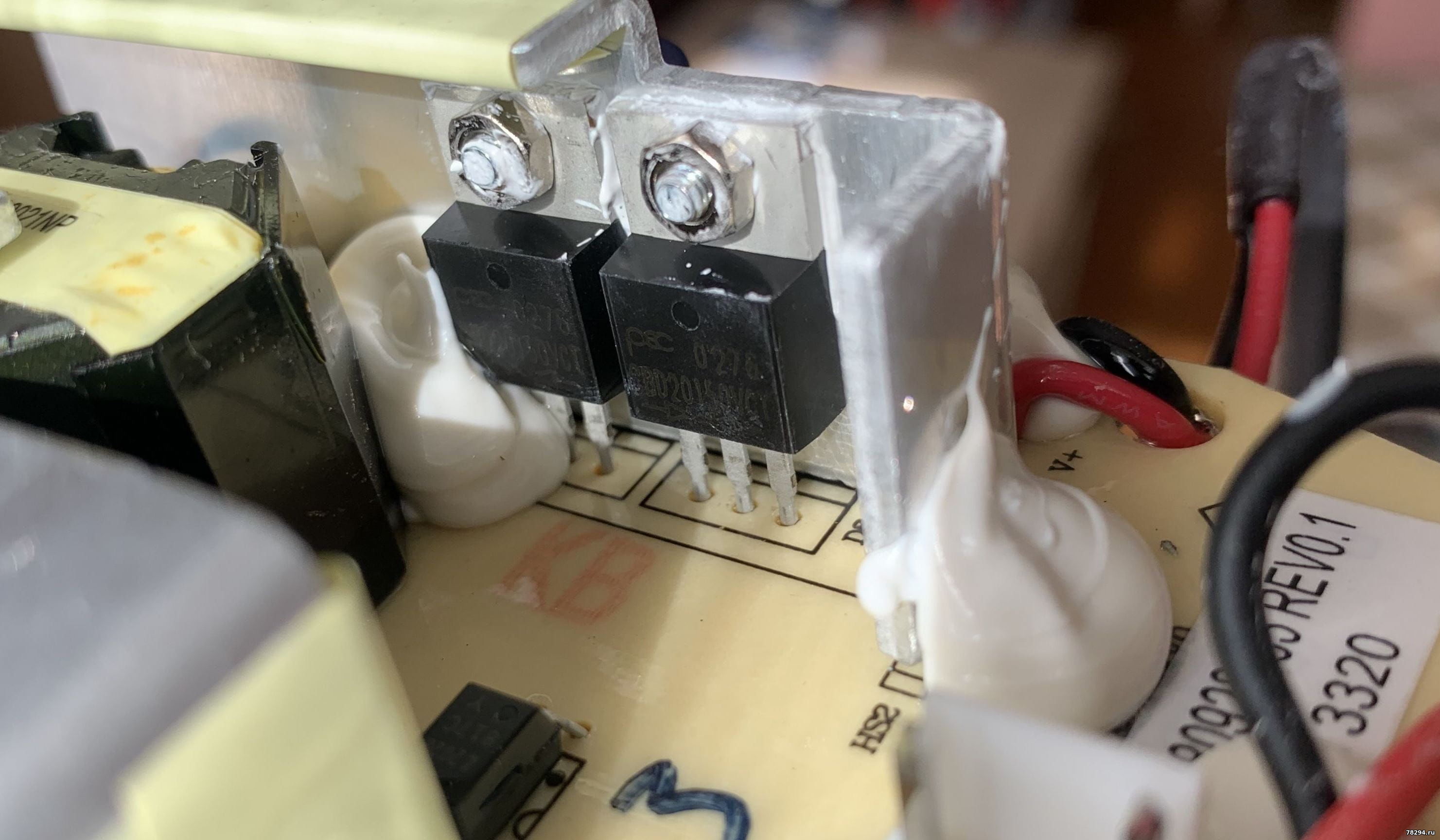

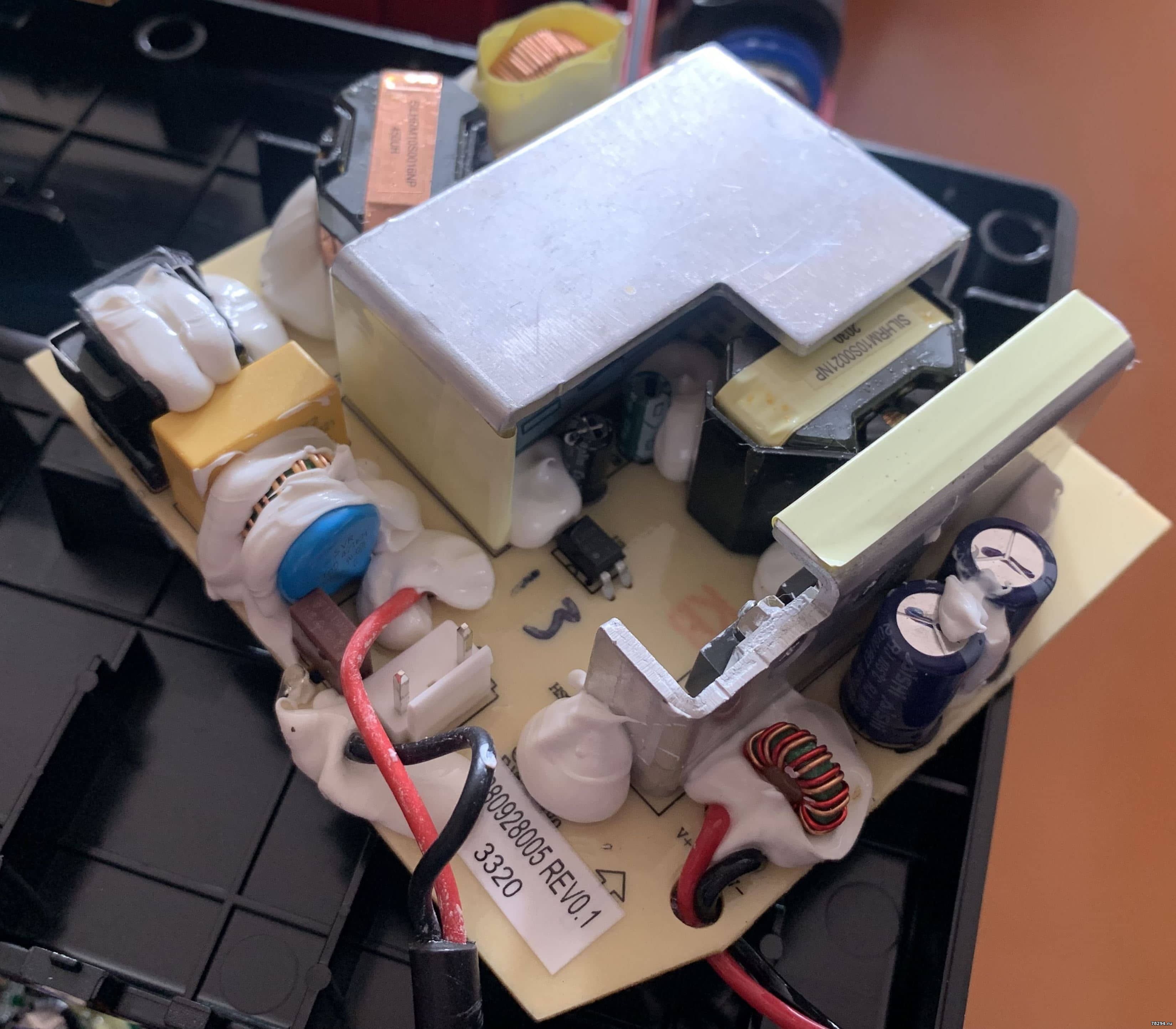

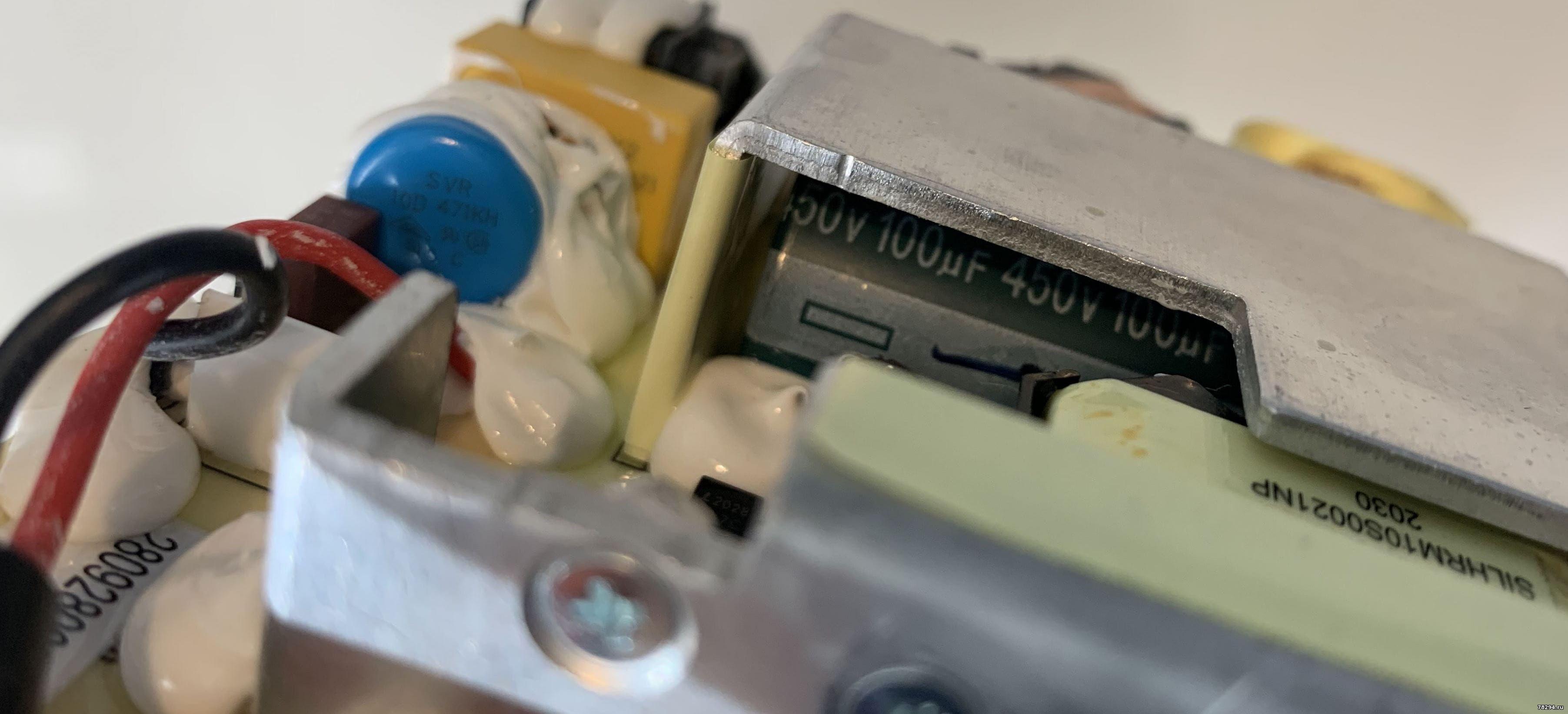

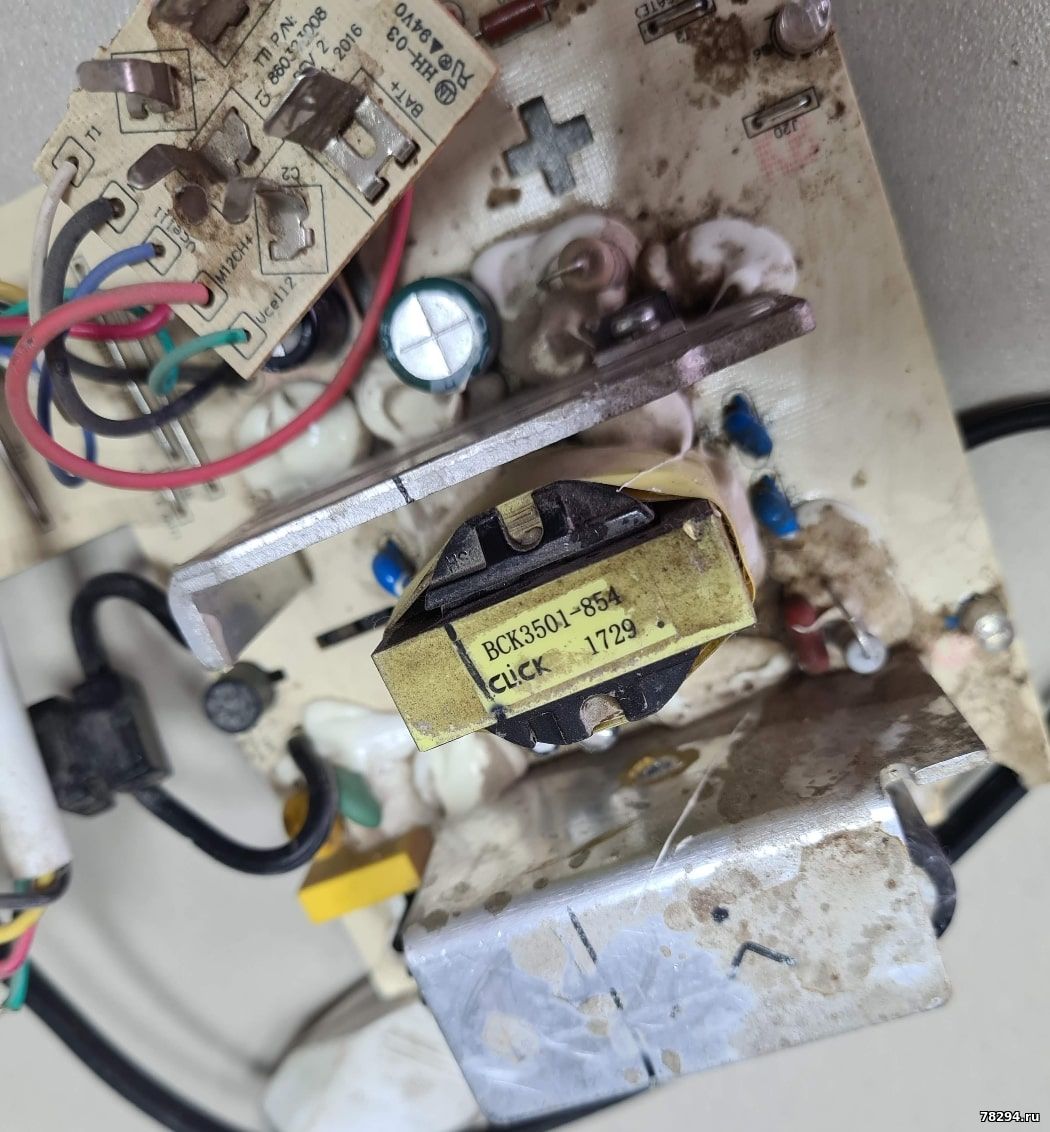

Здравствуйте, подскажите где можно купить импульсный трансформатор для MILWAUKEE 1812?
Есть фото двух зарядников, на одном трансформатор BCK3501-854, на втором SILHERL35S010NP E250134, но не получается такое найти в продаже.
Может кто-то подскажет аналоги, которые реально купить или заказать с доставкой в РФ?
Или проще новую зарядку покупать если полетел трансформатор?
Сообщение отредактировал borshchagivka - Среда, 03.05.2023, 07:48 |
|
|
|
|
|
Anat78
|
Дата: Среда, 03.05.2023, 07:27 | Сообщение # 51
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
увы нигде не купить
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
borshchagivka
|
Дата: Среда, 03.05.2023, 07:49 | Сообщение # 52
|
|
|
Цитата Anat78 (  ) увы нигде не купить
Жаль, значит будет как донор для ремонта других зарядок. Спасибо за ответ!
|
|
|
|
|
|
vladimir_vassiljev
|
Дата: Суббота, 13.05.2023, 23:42 | Сообщение # 53
|
Пользователи
vladimir_vassiljev
Рядовой
|
Здравствуйте! Вопрос: возможно ли использовать платы аккумуляторов батарей Milwakie 18v для зарядки от "не родного" зарядного устроиства? Ну 18в других фирм. Можно узнать распиновку? Родную зарядку потеряли. И есть несколько батарей с убитыми 18650. Можно конечно поставить каки нибудь китайские BMS-ки, но морока с разьемами. Тем более родных плат полно. 1 и 2 понятно -18в выход. 3 возможно для зарядки. 2 и 4 скорее всего для обмена какой то инфой ну типа защиты от перегрева и блокировки? Кстати, не на всех платах припаяны все контакты, но логики не нашел. Возможно есть схема?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 14.05.2023, 10:16 | Сообщение # 54
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
Цитата vladimir_vassiljev ( ) возможно ли использовать платы аккумуляторов батарей Milwakie 18v для зарядки от "не родного" зарядного устроиства?
нельзя
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
horosh1994
|
Дата: Воскресенье, 26.11.2023, 02:13 | Сообщение # 55
|
|
|

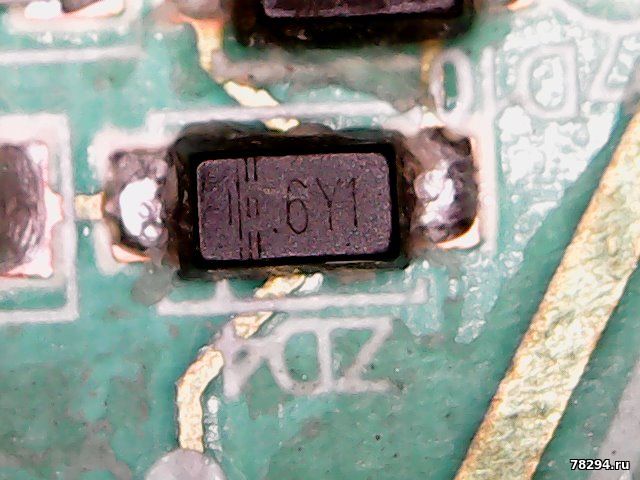

Здравствуйте! Помогите опознать стабилитроны на плате обновленной версии зарядного устройства MILWAUKEE 48-59-1812:
Под номером ZD1 и ZD4 стоят после оптопар:
Сообщение отредактировал horosh1994 - Воскресенье, 26.11.2023, 02:18 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 26.11.2023, 02:26 | Сообщение # 56
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
15 и 5в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
bosunmak
|
Дата: Четверг, 14.12.2023, 00:11 | Сообщение # 57
|
Пользователи
bosunmak
Рядовой
- Сообщений:13
- Репутация:1±
|
Здравствуйте. Никто не имел дело с автомобильной версией зарядки?. Я в конструировании схем не силен и мне кажется она сильно отличается от сетевой Хочу замутить солнечную батарею для зарядки Милковских 18 вольтовиков. Для М12 есть китайский зарядный стакан. Классная вещь на выезде. Хочется и для М18 такуюже альтернативу иметь. Добавлено (14.12.2023, 00:26)
---------------------------------------------
Также возник такой вопрос. Имеется ли на аккумах М18 какая либо защита от переразряда? Где она? В аккуме или инструменте? Когда пробовал на УШМ питание подавал с неродного аккума, она не работала. Может кто знает схемотехнику, как это защита работает? Купил Энхелевский пылесос. Переделал под Милковские М18. Двигатель щеточный как в шуриках, но кушает 9-10 Ампер. Для контроля встроил в пылесос ампервольтметр.
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 14.12.2023, 07:37 | Сообщение # 58
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
Цитата bosunmak ( ) Я в конструировании схем не силен и мне кажется она сильно отличается от сетевой
Цитата bosunmak ( ) Имеется ли на аккумах М18 какая либо защита от переразряда
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
zhekae29
|
Дата: Суббота, 21.09.2024, 11:51 | Сообщение # 59
|
Пользователи
zhekae29
Рядовой
- Сообщений:55
- Репутация:2±
|
Подскажите плиз какой лучше поставить термистор взамен помершего. Есть 5d-11 и 10d-11.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 21.09.2024, 11:52 | Сообщение # 60
|
Администраторы
Anat78
Майор
- Сообщений:7223
- Репутация:59±
|
10d-11
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
