Модуль защиты BMS 3S 40A схема с переделкой и установкой
|
|
|
Anat78
|
Дата: Суббота, 09.07.2022, 22:43 | Сообщение # 61
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
На этой плате в качестве токового шунта выступает сопротивление перехода полевиков, для уменьшения тока добавьте резистор R23-24 согласно схемs:
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
wulfdogster
|
Дата: Воскресенье, 10.07.2022, 05:01 | Сообщение # 62
|
|
|
Спасибо! Буду пробовать =)
надо только сообразить испытательный стенд какой-нибудь... подобрать чтобы.
|
|
|
|
|
|
ELITE
|
Дата: Понедельник, 11.07.2022, 11:38 | Сообщение # 63
|
Пользователи
ELITE
Рядовой
- Сообщений:12
- Репутация:0±
|
Цитата Anat78 (  ) На этой плате
Возникла проблема с платой
она не отключается при разряде акб
3s специально высадил аж до 6В!! (2в на элемент) = а защита от переразряда так и не стаботала!!
при этом при зарядке, на 12.8В срабатывает защита и зарядка отключается...
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 11.07.2022, 16:36 | Сообщение # 64
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
Просто неисправная плата, замените на новую
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ELITE
|
Дата: Вторник, 02.08.2022, 19:01 | Сообщение # 65
|
Пользователи
ELITE
Рядовой
- Сообщений:12
- Репутация:0±
|
Цитата Anat78 ( ) Просто неисправная плата
ведь там же одна схема отвечает за контроль напряжений...
==
и заметил, что если подавать заведомо высокое напряжение
например на 3s подаю зарядку от источника в 14В - ток порядка 15А идет... и зарядка начинает отключатся и включатся с частотой 0.5с примерно (минает диод полного заряда)
а вот при подаче 12.8...13В ток около 5А и заряд на 12.8 отключается...
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 02.08.2022, 21:55 | Сообщение # 66
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
Контроллеры стоят поэлементно, а вот силовые отдельно на заряд и на разряд
Можете потестировать найти неисправный резистор или транзистор - я просто выкидываю если неисправна
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vovanw77
|
Дата: Среда, 31.08.2022, 23:01 | Сообщение # 67
|
|
|
Здравствуйте , есть плата BMS 3S 40A rev 2.3 , как только зарядка подходит к концу начинают греться резисторы 43 ОМ ,что может быть такое?
|
|
|
|
|
|
Anat78
|
Дата: Четверг, 01.09.2022, 10:32 | Сообщение # 68
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
Это балансировка
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vovanw77
|
Дата: Четверг, 01.09.2022, 16:46 | Сообщение # 69
|
|
|
Спасибо
Сообщение отредактировал vovanw77 - Четверг, 01.09.2022, 23:03 |
|
|
|
|
|
Игорь78
|
Дата: Четверг, 03.11.2022, 18:13 | Сообщение # 70
|
|
|
Добрый день ,плата BMS 3S 40A rev 2.3 , при зарядке напряжением 12,6 В акумы заряжаются сопротивления балансировки не греются ток в конце зарядки 0,00 .
При повышении напряжения до 13,2 В , ток повышается до 0,4А начинают сильно греться резисторы балансировки , Это нормально что греются балансировачные резисторы при 13,2В , и можно ли подавать такое напряжение ?
Сообщение отредактировал Игорь78 - Четверг, 03.11.2022, 18:52 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 03.11.2022, 20:32 | Сообщение # 71
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
Подавать надо 12,6
Когда разбалансируются элементы тогда их плата при зарядке и отбалансирует
13,2 подавать не надо
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Игорь78
|
Дата: Четверг, 03.11.2022, 21:00 | Сообщение # 72
|
|
|
Цитата Когда разбалансируются элементы тогда их плата при зарядке и отбалансирует
Мысль была параллельно питанию роутера на даче подклчить акумы т.к. иногда выключается напряжение на пару часов, а электронный автомат ( https://alli.pub/6iebac ) без WIFI не включает 220 в дом., поэтому роутер должен работать в отсутствие электричества.
Сообщение отредактировал Игорь78 - Четверг, 03.11.2022, 21:06 |
|
|
|
|
|
Anat78
|
Дата: Четверг, 03.11.2022, 21:06 | Сообщение # 73
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
чтобы понизить с 13,2 до 12,6 достаточно 2 диода впараллель
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Игорь78
|
Дата: Четверг, 03.11.2022, 21:31 | Сообщение # 74
|
|
|
Цитата Anat78 ( ) чтобы понизить с 13,2 до 12,6 достаточно 2 диода впараллель

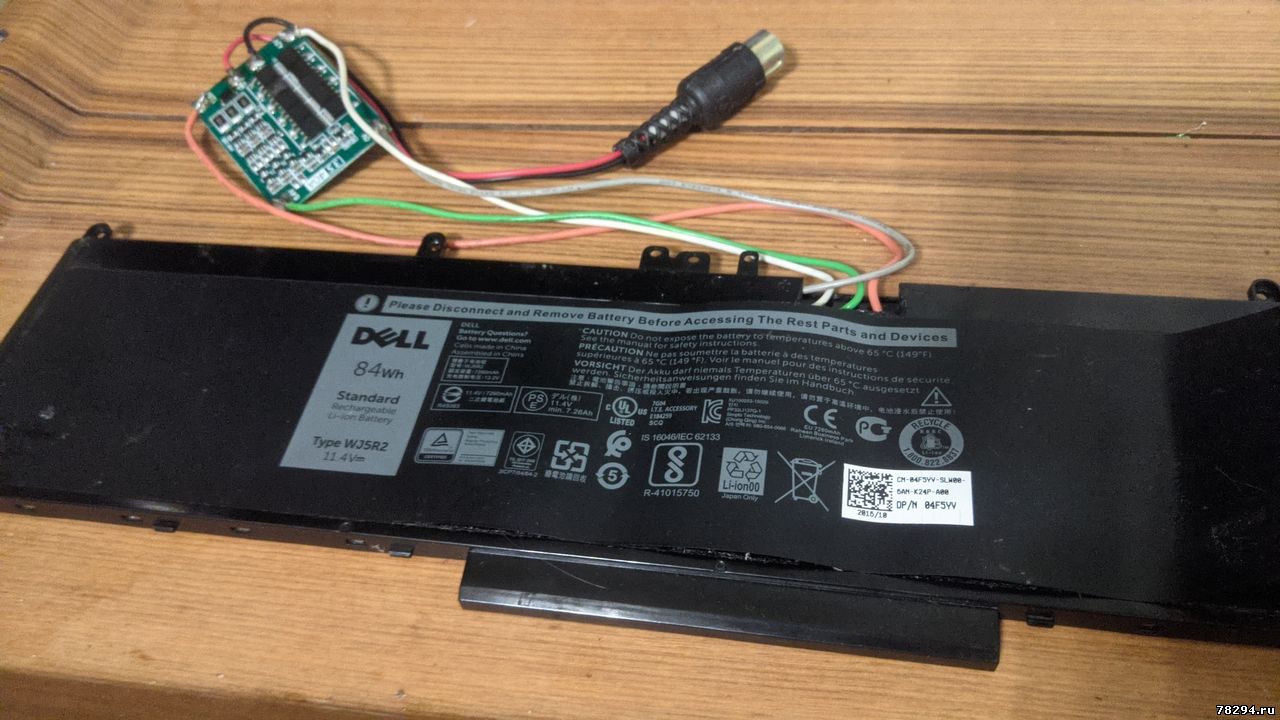

P.S. Плёнка плохо пиклеивается обратно
Сообщение отредактировал Игорь78 - Четверг, 03.11.2022, 22:27 |
|
|
|
|
|
xoxandre63
|
Дата: Четверг, 08.12.2022, 23:31 | Сообщение # 75
|
|
|
Добрый день ,плата BMS 3S 40A rev 2.3. Переделал свой шуруповет, пока все работает. Вопрос такой, можно ли , когда аккумуляторы разрядились, воткнуть зарядку и продолжать работать шуруповертом?
В этом деле не силен. Может быть такое, что выйдет из строя BMS, аккумуляторы или зарядка?
С уважением!
|
|
|
|
|
|
Anat78
|
Дата: Пятница, 09.12.2022, 07:32 | Сообщение # 76
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
Да так можно, но учтите что зарядное заряжает медленно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
nahumdanilov
|
Дата: Понедельник, 02.01.2023, 04:40 | Сообщение # 77
|
|
|
привет. сделал сборку с данной платой (rev 2.3)), заряжал от 20v ноутбучного зарядника через dc понижалку - все было ок, лампочка на понижалке горела красным, в цепи потребление тока 2 ампера. решил затестить защиту от кз. плата в защиту уйти ушла, а вот возвращаться отказывается. перепробовал все варианты - при повторном подключении зарядки не оживает (напряжение повышается до уровня зарядного, но ток не потребляет), при повторном кз тоже ничего не происходит, при соединении b- и p- - зарядка активируется, но проблему не лечит - как только размыкаю контакты - плата снова в защите. при замыкании ножек транзистора - та же ситуация. между банками вольтаж нормальный, а вот на выходе платы 8 вольт, на нагрузку не реагирует
два вопроса:
1. Реально ли вернуть плату в рабочее состояние?
2. Если оставить перемычку на транзисторе - тогда получается функции защиты на плате вообще не будет и надо будет следить за зарядом? а от функционала платы останется только балансир? хотя перемычка все равно не решает проблему низкого напряжения на выходе и отсутствия реакции на нагрузку.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 02.01.2023, 07:16 | Сообщение # 78
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
Нет плата сгорела, смотрите какие транзисторы сгорели - меняйте на нормальные просто
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
lesves
|
Дата: Вторник, 17.01.2023, 01:09 | Сообщение # 79
|
Пользователи
lesves
Рядовой
- Сообщений:10
- Репутация:0±
|
Цитата Anat78 ( ) Если срабатывает защита то также нужно припаять параллельно конденсатору еще конденсатор на 4,7мкФ керамический

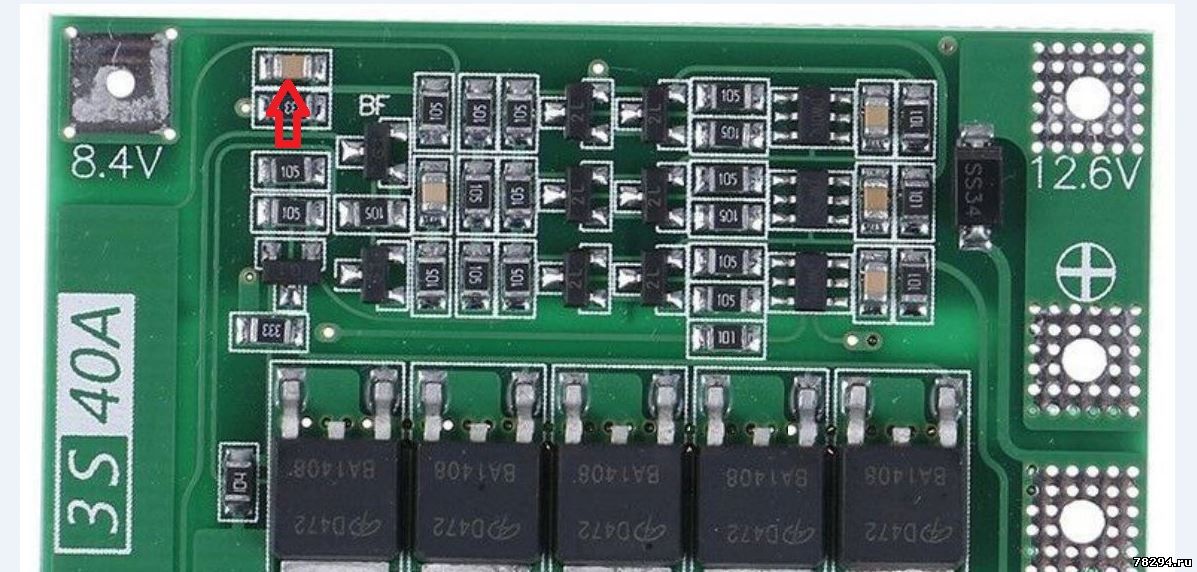

Правильно ли я понимаю, что конденсатор на 4,7мкФ, нужно добавить к конденсатору показанному красной стрелочкой?
Или на какой то другой из пяти?
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 17.01.2023, 05:37 | Сообщение # 80
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
верно
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
lesves
|
Дата: Вторник, 17.01.2023, 14:42 | Сообщение # 81
|
Пользователи
lesves
Рядовой
- Сообщений:10
- Репутация:0±
|
Спасибо!

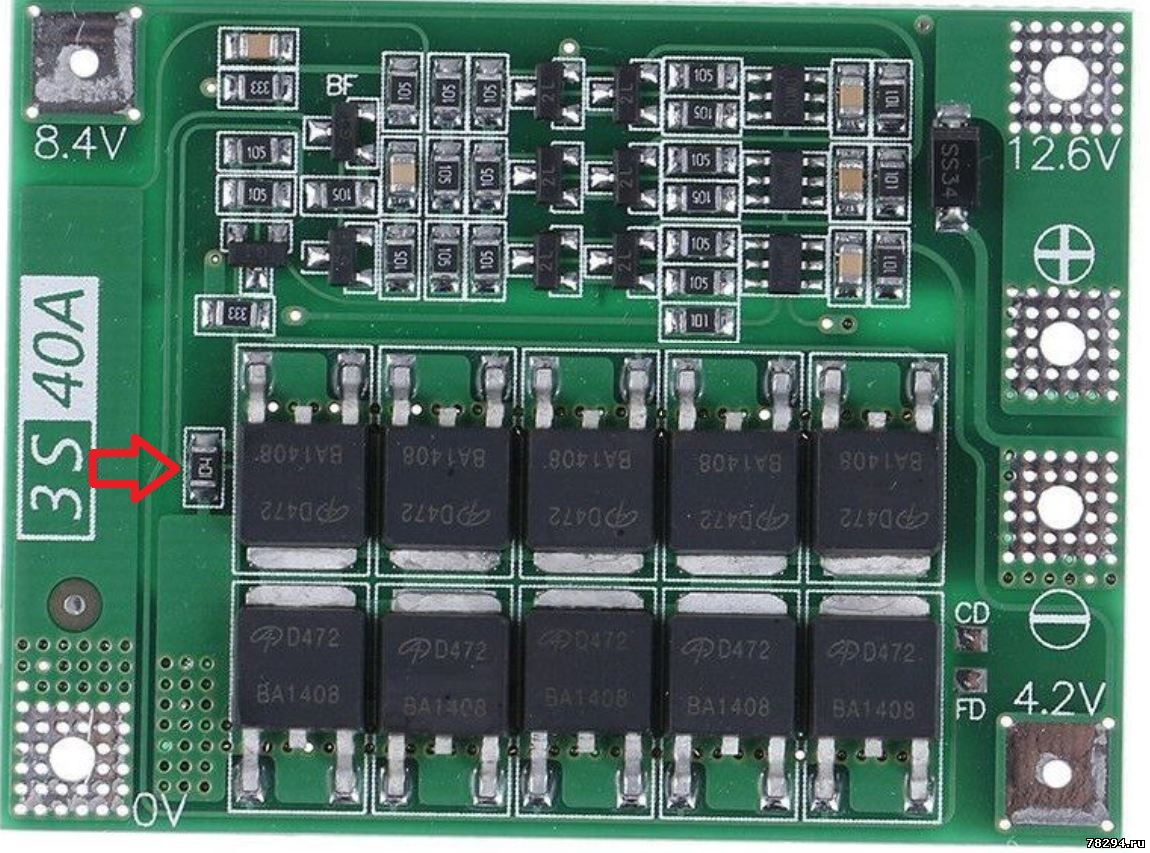

Цитата Anat78 ( ) Если при срабатывании защиты от перегрузки плата отключает батарею слишкомнадолго и вам кажется что это неудобно, то достаточно добавить
резистор 10кОм на плате между Вход минус и Выход минус
Сразу возник вопрос, надо добавить к нему или заменить этот на 10кОм, или для этого типа bms-ок, нужен другой метод сокращения времени блокировки?
А то время очень долгое, что кажется, будто батарея кирдык.
При чем, при подключении к зарядке, блокировка не сбрасывается.
Сообщение отредактировал lesves - Вторник, 17.01.2023, 14:47 |
|
|
|
|
|
AdmiralBlack
|
Дата: Суббота, 20.05.2023, 00:22 | Сообщение # 82
|
|
|
плата BMS 3S 40A rev 2.3 с током балансировки элементов 100 ма.
При зарядке сильно греется плата BMS сами балансировочные резисторы, 430 которые, причем нагреваются градусов до 90, точно не замерял.
При работе плата холодная. С чем это может быть связано? От тока заряда это не зависит, пробовал заряжать и 1,5А и 1А и 0,5 и даже 0,25А, все равно греется. Напряжение при заряде 12. и 6 вольт. Заряжал от регулируемого БП (CV CC)
Собирал и подключал все правильно, как у Вас написано.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 20.05.2023, 07:45 | Сообщение # 83
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
Греются именно все резисторы или только один из них? проверить можно померив на них напряжение
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
Vladdrako17
|
Дата: Суббота, 02.09.2023, 13:57 | Сообщение # 84
|
|
|
Добрый день. Есть плата 3S HW-288 REV2.3. Разряжается до 10.5В и уходит в защиту. Напряжение при этом на аккумах 3.6В, 3.68В, 2.88В. После отключения нагрузки напряжение на 3м аккуме поднимается до 3.1В. Подрубал сбалансированные аккумы. Это нормальное поведение для данной платы? Мне так-то нужно чтобы разряжало до 7.5-8.5В, тобишь до конца все аккумы. Я так понял, что моя плата так и не умеет? Может посоветуете плату с такой возможностью.
Сообщение отредактировал Vladdrako17 - Суббота, 02.09.2023, 17:45 |
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 03.09.2023, 09:29 | Сообщение # 85
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
Просто у вас третий элемент полудохлый с большим сопротивлением и меньшей емкостью, заменить на нормальный надо
2,88*3=8,6в все норм
Для правильной сборки элементы должны иметь одинаковую емкость и одинаковое внутреннее сопротивление +-10процентов
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
flopgn
|
Дата: Четверг, 14.09.2023, 23:01 | Сообщение # 86
|
|
|
Доброго вечера. Хотелось бы уточниться по схеме платы с балансировкой приведённой вначале:
VT11 отвечает за отключение по превышению тока нагрузки?
VT10 отвечает за защиту при просадки напряжения на любой из банок?
За что отвечает вторая нога U6?
|
|
|
|
|
|
albol
|
Дата: Воскресенье, 17.09.2023, 16:06 | Сообщение # 87
|
|
|
Здравствуйте. Подскажите, куда на этой плате можно подключить термореле типа KSD9700 (NO или NC)? :Желательно не в разрыв силовой цепи.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 18.09.2023, 03:45 | Сообщение # 88
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
Вместо R30 подключить термодатчик на размыкание
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
selar
|
Дата: Понедельник, 25.12.2023, 00:49 | Сообщение # 89
|
Пользователи
selar
Рядовой
- Сообщений:13
- Репутация:0±
|
Цитата Anat78 ( ) чтобы понизить с 13,2 до 12,6 достаточно 2 диода впараллель Добавлено (25.12.2023, 09:36)
---------------------------------------------
Напряжение опустилось до 12.58в. Греться перестало. Вспомнил ещё такой момент, по ошибке подал на эту плату 16.8в. Заряжал так сборку на S3 минут 30. Могло это вывести плату из строя? Ведь по идее она должна отключать заряд при достижении 12.6в? Или я не прав. Просветите плз. А то всю голову сломал. Попробую сегодня другую плату подкинуть. Или смысла нет и надо снижать напряжение на заряднике?
Сообщение отредактировал selar - Понедельник, 25.12.2023, 01:51 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 25.12.2023, 10:45 | Сообщение # 90
|
Администраторы
Anat78
Майор
- Сообщений:6490
- Репутация:52±
|
Цитата selar ( ) по ошибке подал на эту плату 16.8в. Заряжал так сборку на S3 минут 30. Могло это вывести плату из строя?
Цитата selar ( ) надо снижать напряжение на заряднике?
