Зарядное устройство Metabo LC 40 27064000 схема
|
|
|
ASPetrovich
|
Дата: Понедельник, 05.09.2022, 20:44 | Сообщение # 31
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Так никто и не победил проблему "красного светодиода" в этой зарядке?
|
|
|
|
|
|
rom
|
Дата: Воскресенье, 18.09.2022, 22:47 | Сообщение # 32
|
|
|

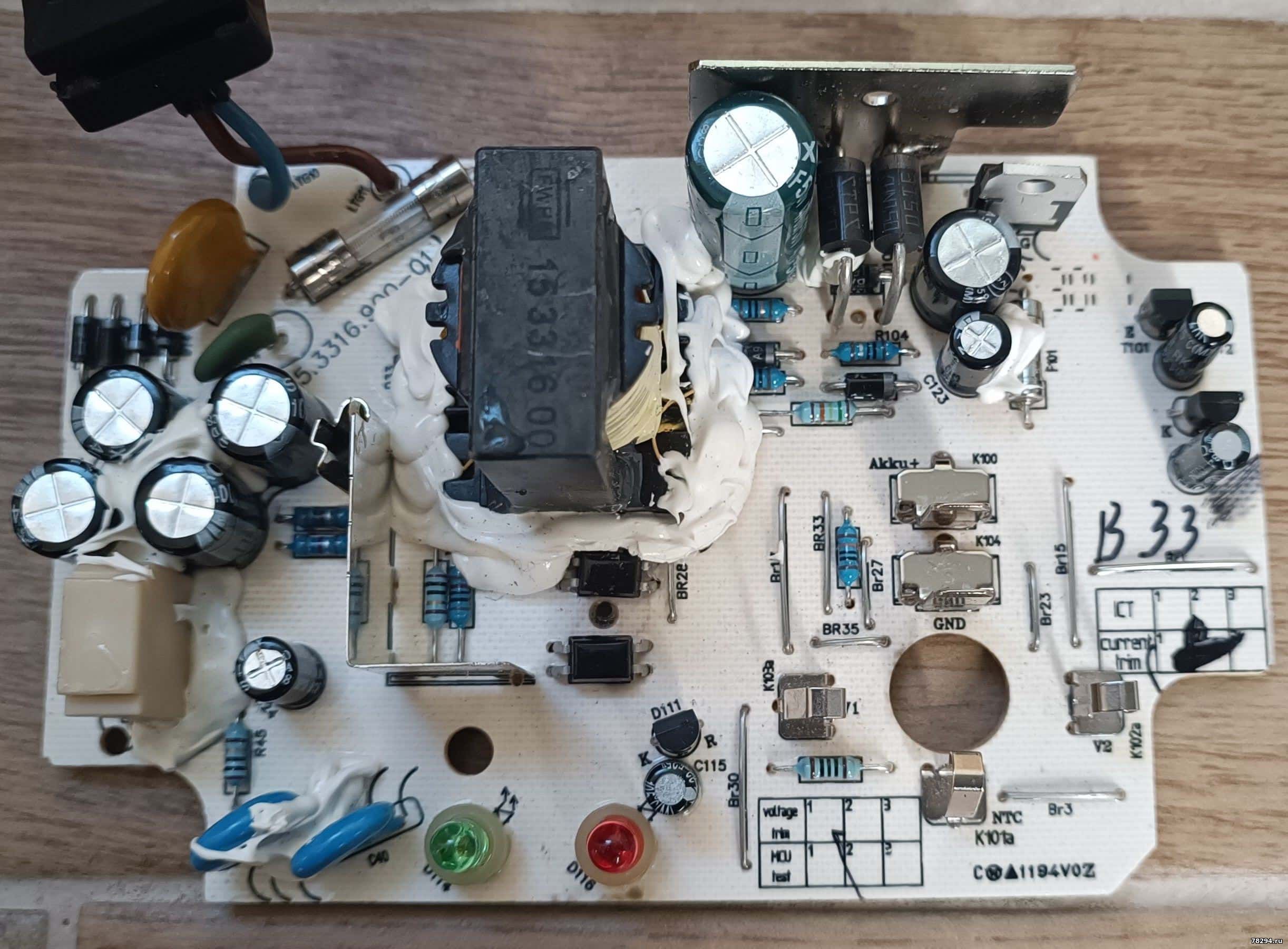

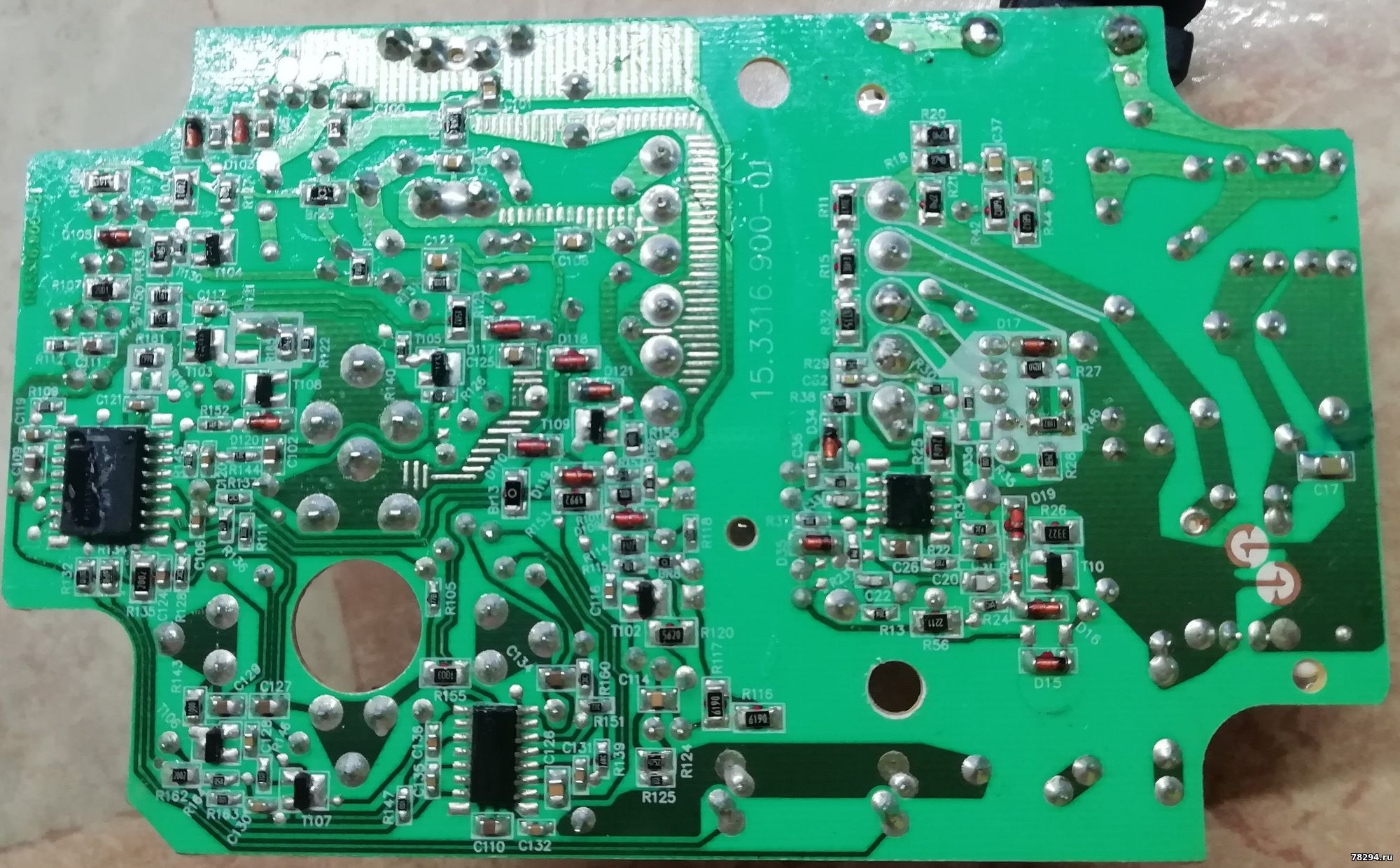

Добрый день помогите пожалуйста разобраться есть зарядное METABO LC40 не могу найти куда на схеме идет транзистор 02N6003 снесли дорожки принесли в ремонт схема у меня такая ревизия
зарядное METABO LC40 не могу найти куда на схеме идет транзистор 02N6003 снесли дорожки принесли в
ремонт сделал фото платы где нет дорожек и резистора там нет R27
подскажите номинал и на сколько ват
|
|
|
|
|
|
rs6754751
|
Дата: Понедельник, 19.09.2022, 22:57 | Сообщение # 33
|
|
|

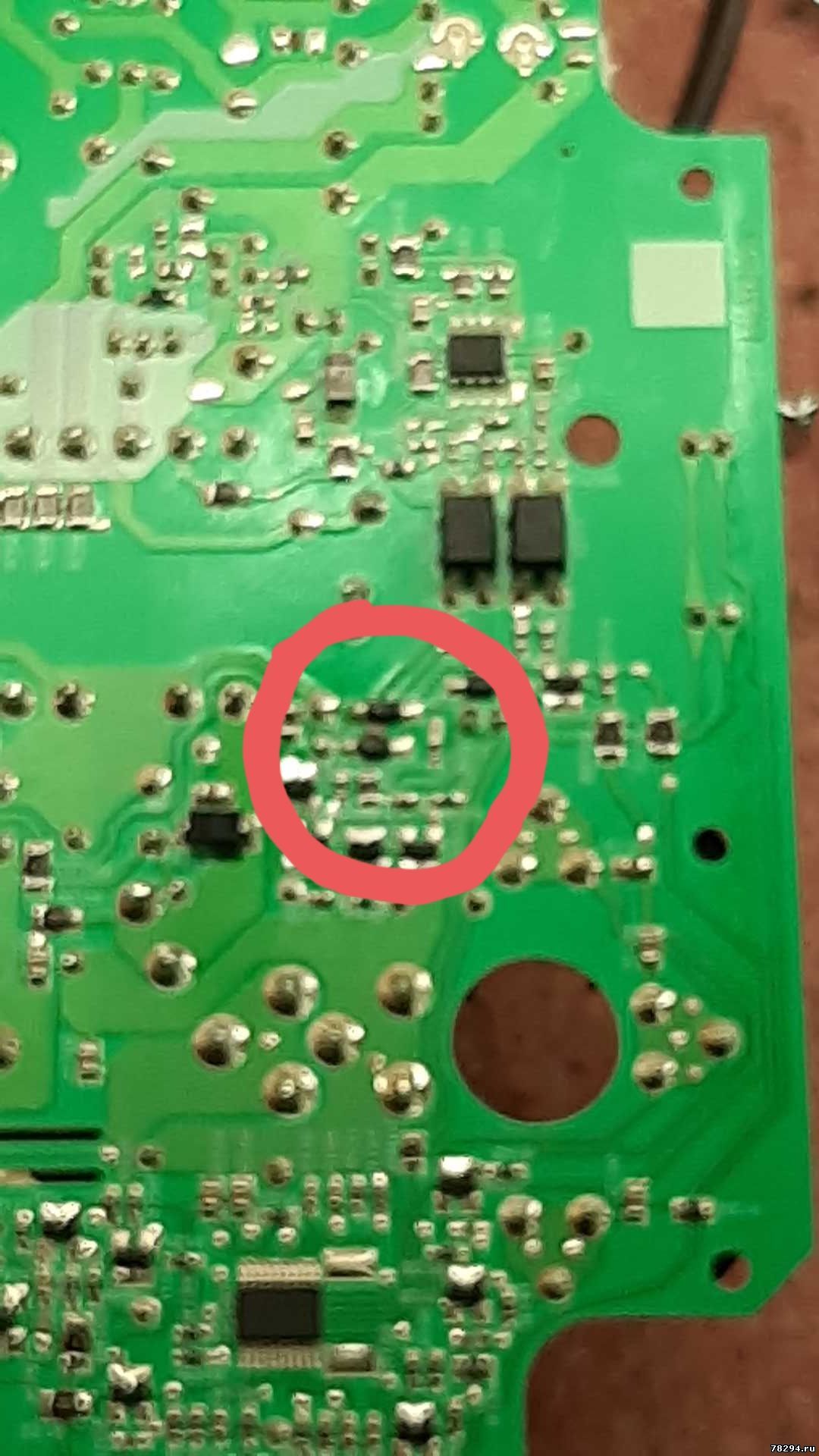

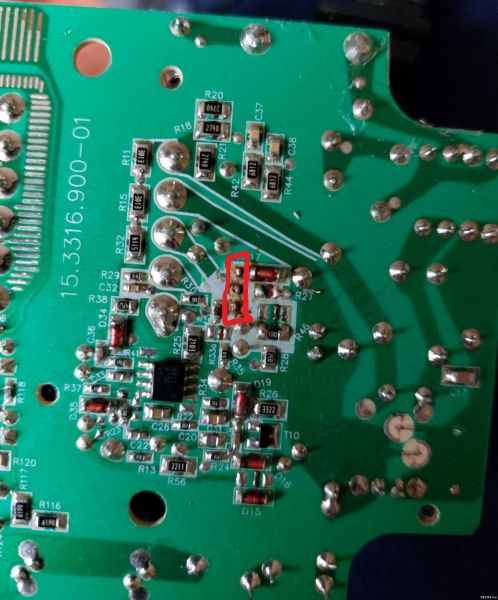

фото платы где нет дорожек прилагаю отметил красным возле транзистора зарядное устройство METABO LC40 помогите пожалуйста разобраться заранее спасибо
|
|
|
|
|
|
rom
|
Дата: Пятница, 23.09.2022, 17:39 | Сообщение # 34
|
|
|
зарядное устройство METABO LC40 помогите пожалуйста разобраться не могу найти куда на схеме идет транзистор 02N6003 нет пятаков на плате кто нибудь может помочь
|
|
|
|
|
|
Rostoman
|
Дата: Понедельник, 10.10.2022, 13:33 | Сообщение # 35
|
|
|

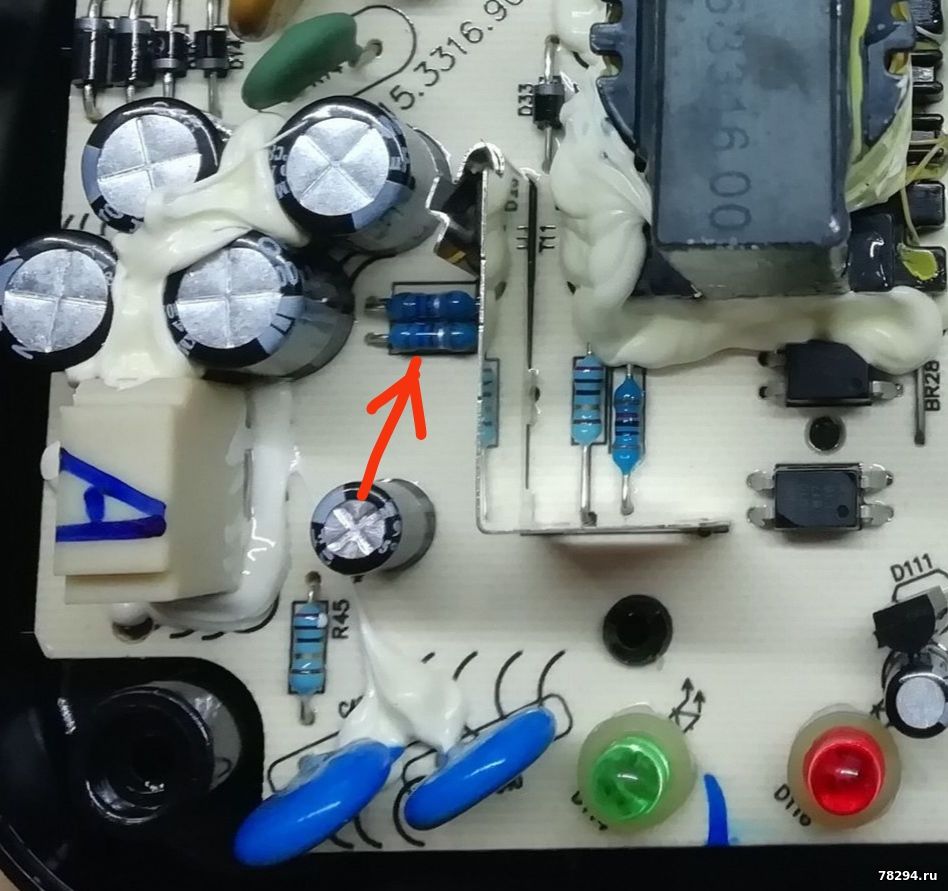

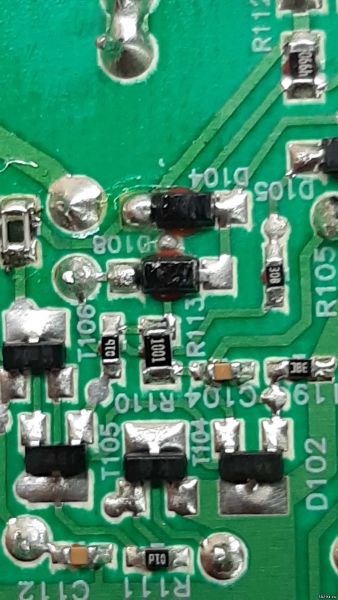

Доброго дня. Подскажите пожалуйста номиналы диодов что на фото. Спасибо.
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 10.10.2022, 13:53 | Сообщение # 36
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
1n4148
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
ASPetrovich
|
Дата: Вторник, 13.12.2022, 20:35 | Сообщение # 37
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
После прохождения "стартового теста", мигает красный светодиод. Кто-то смог победить эту проблему?
|
|
|
|
|
|
rombik2710
|
Дата: Вторник, 14.03.2023, 22:18 | Сообщение # 38
|
|
|
После прохождения "стартового теста", мигает красный светодиод. Кто-то смог победить эту проблему?
У себя нашёл неисправный транзистор Q8, заменил на SS8050. Зарядка ожила.
|
|
|
|
|
|
sgtele2
|
Дата: Воскресенье, 07.05.2023, 17:18 | Сообщение # 39
|
|
|

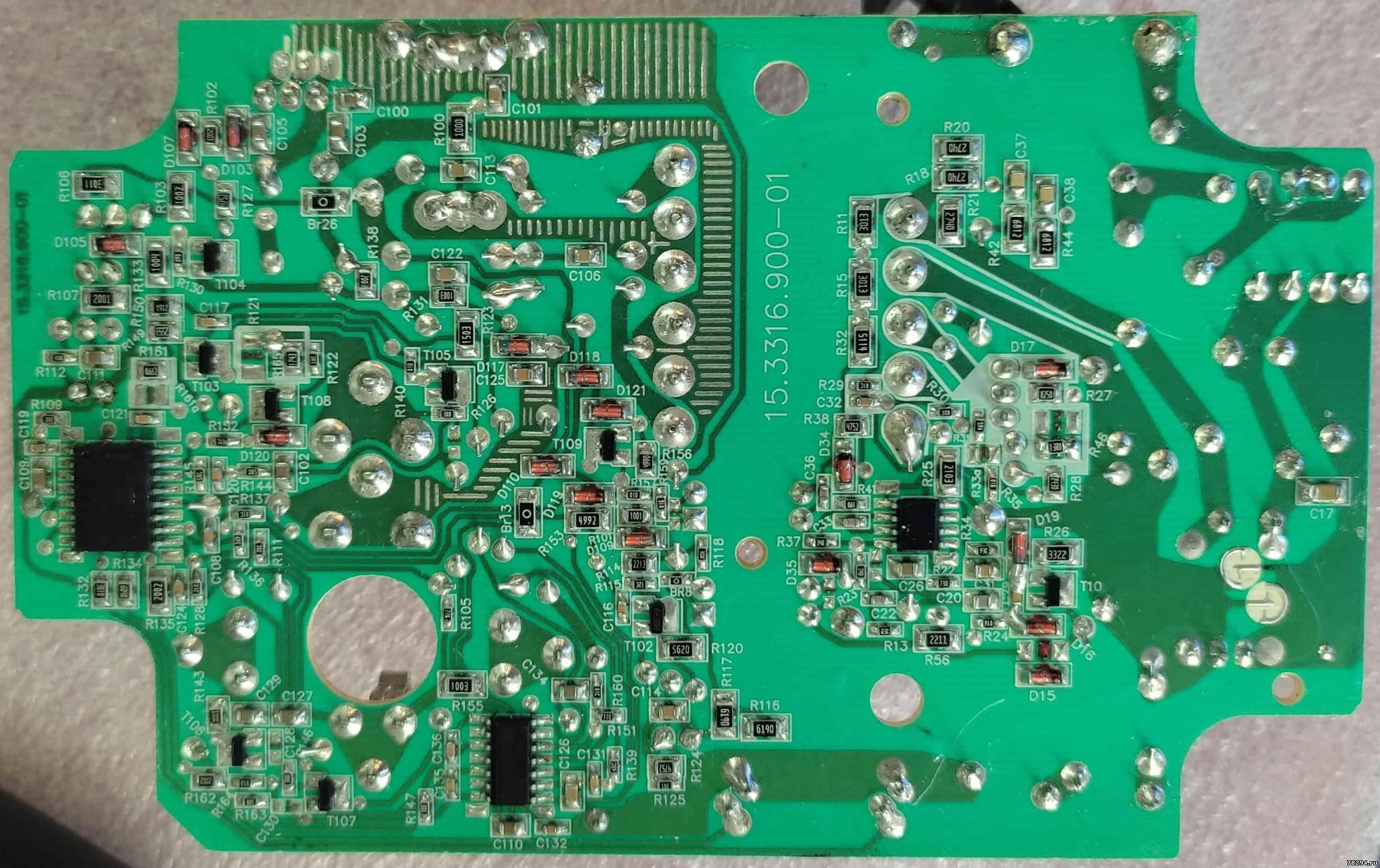

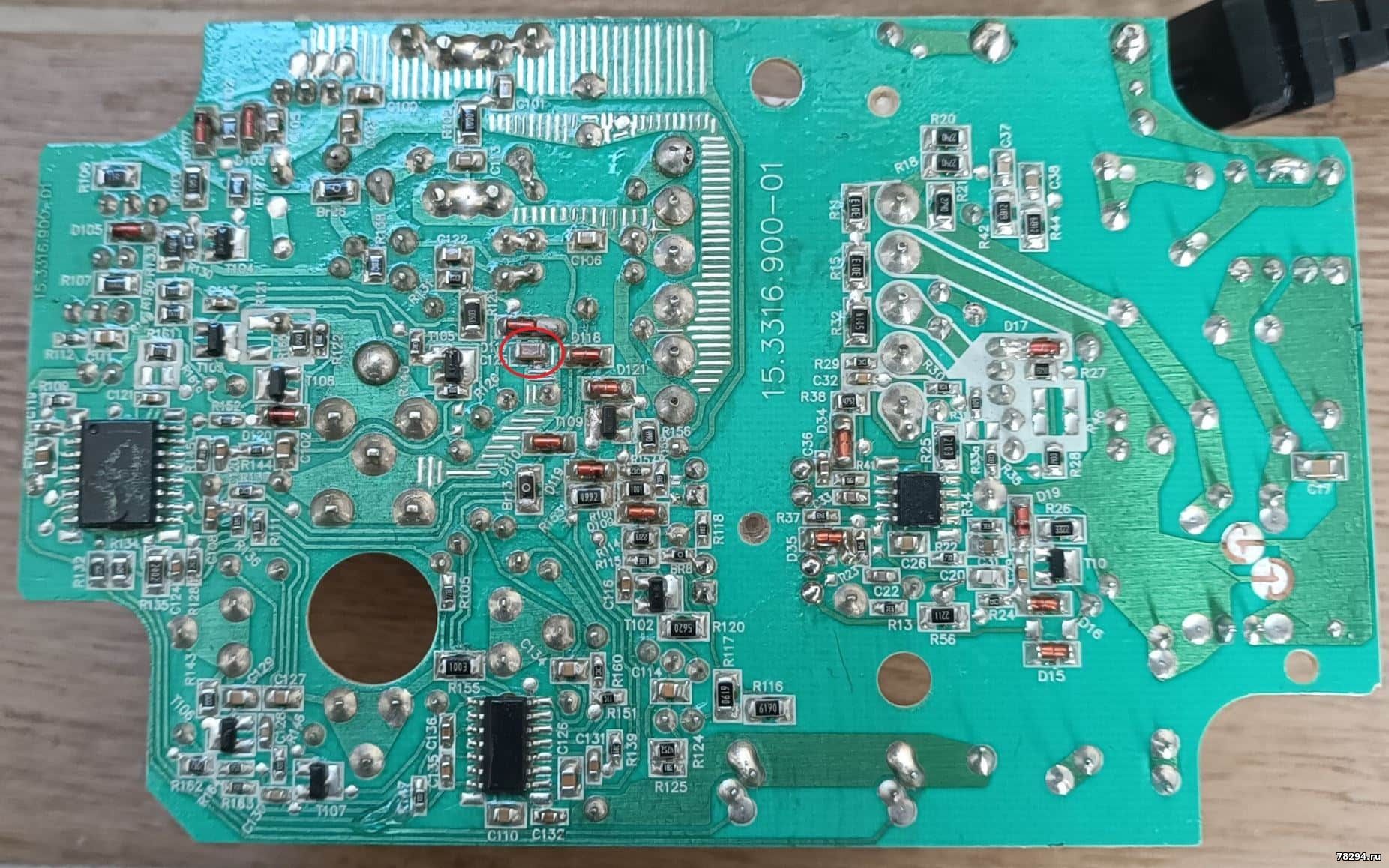

Здравствуйте. Зарядка сообщение 27, подскажите пожалуйста R 25,R118. Нет ли схемы на эту плату?
|
|
|
|
|
|
eva-ave65
|
Дата: Среда, 17.05.2023, 22:41 | Сообщение # 40
|
|
|
Всем добрый день, а никто не пробовал заряжать аккум от отдельного блока питания. ситуация такая что зарядка попала под колесо  а есть источник на 14 вольт, можно ли подключить к контактам +и- на аккуме.
|
|
|
|
|
|
Anat78
|
Дата: Среда, 17.05.2023, 22:45 | Сообщение # 41
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
нельзя
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
eva-ave65
|
Дата: Четверг, 18.05.2023, 01:36 | Сообщение # 42
|
|
|
а схема самого зарядника есть у кого ! Добавлено (18.05.2023, 01:57)
---------------------------------------------
именно выходной части для подключения аккумулятора , чтобы понять куда что подключать!
|
|
|
|
|
|
smekhovsergei
|
Дата: Среда, 09.08.2023, 17:20 | Сообщение # 43
|
|
|
Здравствуйте, зарядное Metabo LC 40 (27064001 0003900000) Есть ли схема?
Замкнул транзистор,который с радиатором, что сгорело поменял, но зарядное не работает. Подскажите куда смотреть дальше при прозвонке все элементы схемы вроде как рабочие......
|
|
|
|
|
|
Anat78
|
Дата: Среда, 09.08.2023, 21:44 | Сообщение # 44
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Схема в первом же сообщении - смотрите
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
smekhovsergei
|
Дата: Среда, 09.08.2023, 22:34 | Сообщение # 45
|
|
|
В первом сообщении схем нет, только фото
|
|
|
|
|
|
Anat78
|
Дата: Среда, 09.08.2023, 22:37 | Сообщение # 46
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
в первом детали , во втором схема, все читайте, не известно даже какая у вас версия платы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vadegdadeg
|
Дата: Понедельник, 18.09.2023, 17:50 | Сообщение # 47
|
|
|
Здравствуйте! А можно как-то уменьшить ток заряда (малой кровью)? Шуруповерт исключительно домашний, спешить некуда, а вот аккумуляторы с таким быстрым зарядом быстро (каламбур) теряют ресурс. Я так понимаю за балансировку и ток заряда отвечает специализированный МК, может можно его как-нибудь обмануть?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 18.09.2023, 18:21 | Сообщение # 48
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Зависит от версии платы. если это PCB0340 REV1.5 - то просто убрать один из токовых резисторов по низкой стороне
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vadegdadeg
|
Дата: Понедельник, 18.09.2023, 21:03 | Сообщение # 49
|
|
|

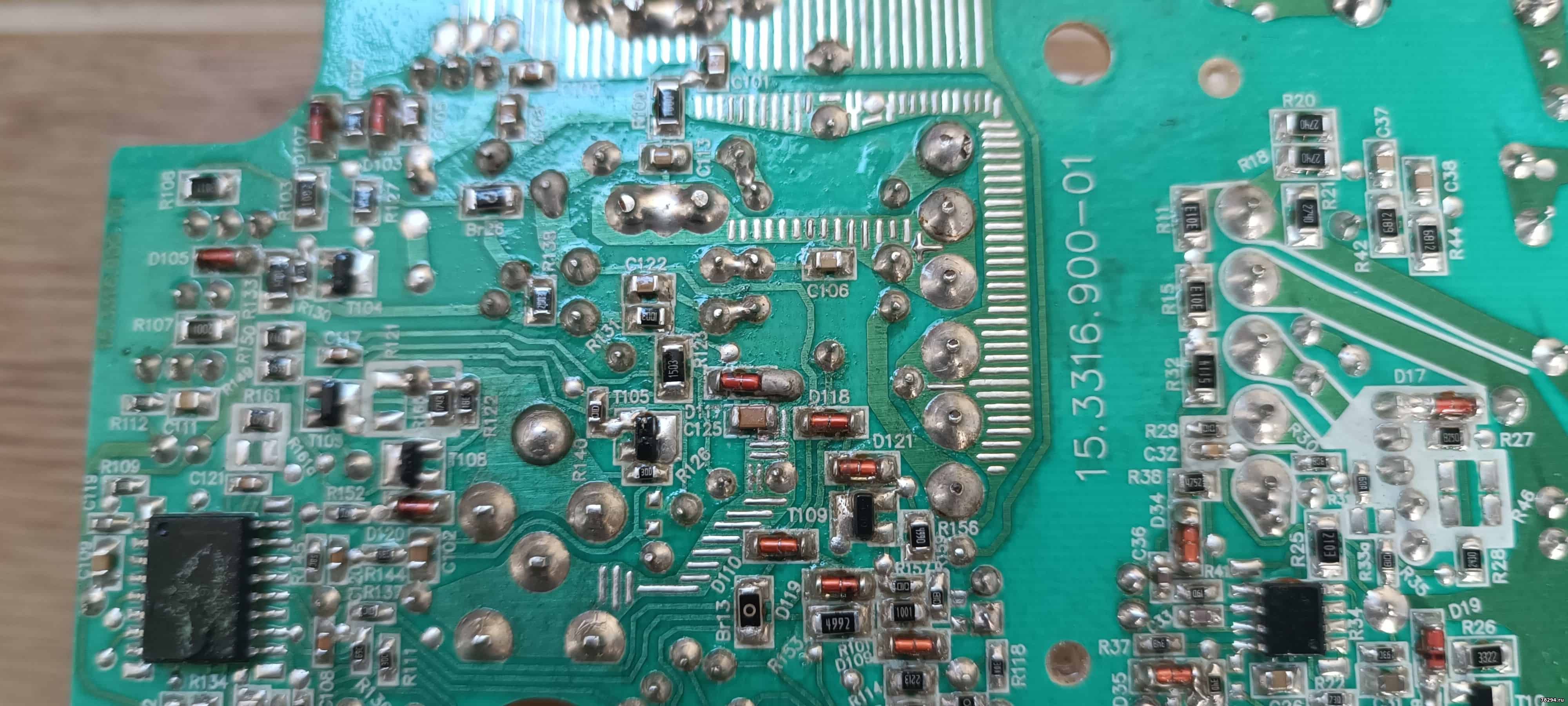

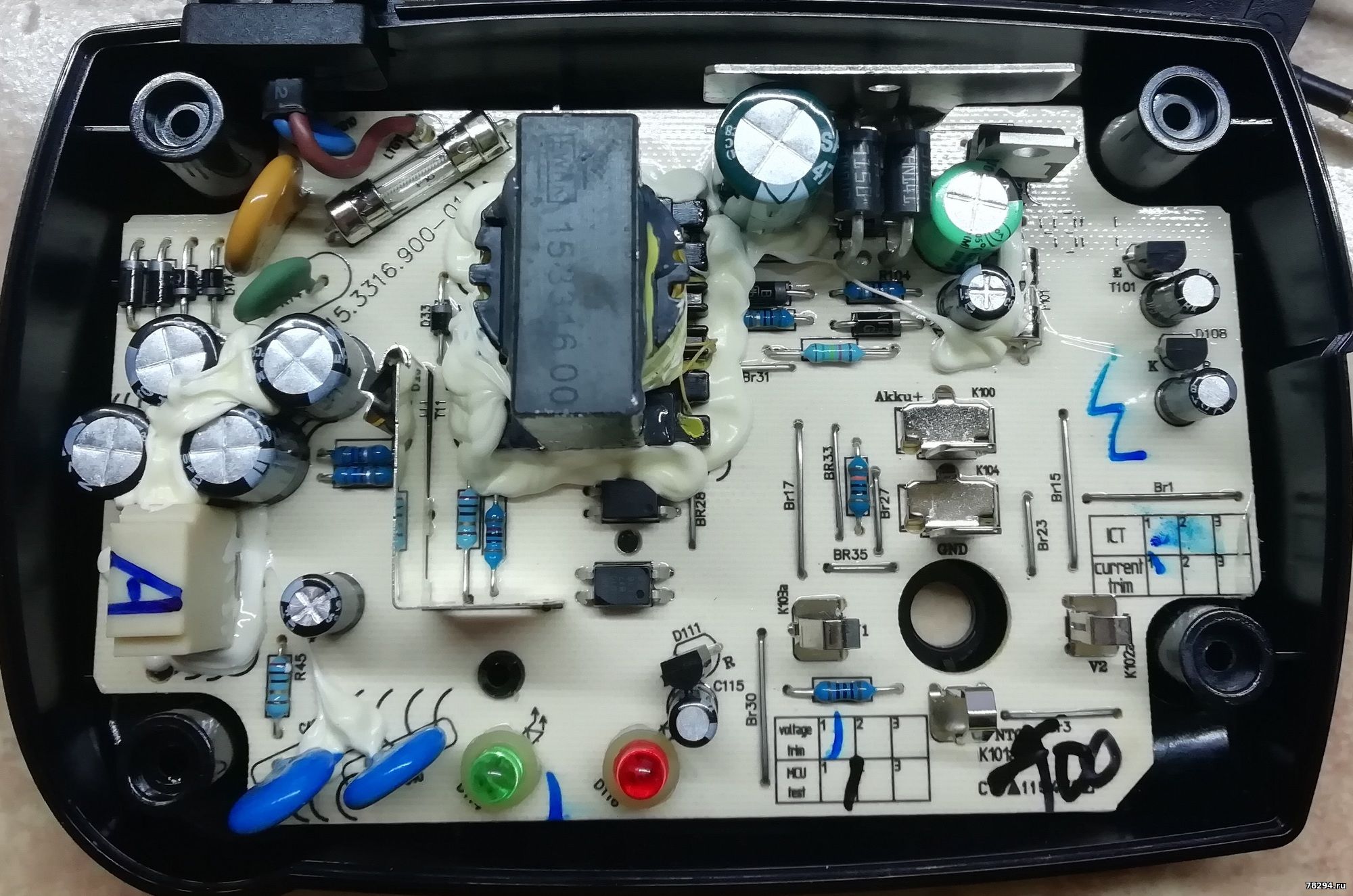

Вот такая у меня зарядка, походу как в третьем посте.
Сообщение отредактировал vadegdadeg - Понедельник, 18.09.2023, 21:04 |
|
|
|
|
|
Anat78
|
Дата: Понедельник, 18.09.2023, 21:14 | Сообщение # 50
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
vadegdadeg
|
Дата: Понедельник, 18.09.2023, 22:50 | Сообщение # 51
|
|
|
Спасибо! Завтра на свежую голову изучу что куда. Получается эти резисторы стоят в цепи истока силового полевика, вот уж не думал, что тут ток регулируется так, я все искал шунт во вторичке... Добавлено (19.09.2023, 18:01)
---------------------------------------------
В общем поковырялся. Сначала выпаял мощный полевик (возле зеленого электролита) и запаял на проводах и в цепь истока повесил клещи. Исток этого полевика кстати идет на плюсовую клемму аккумулятора. Убедившись, что зарядка работает и измерив ток, выпаял один резистор в истоке силового ключа и попробовал запустить (пока без аккумулятора). Ну в общем фокус не удался, БП циклически перезапускается и мигает красный светодиод. Вернув резистор на место, включив без аккумулятора красный светодиод снова стал мигать, но БП уже не перезапускался. Воткнув аккумулятор частота мигания сменилась, ну думаю все - сломал значит... Вынув аккумулятор устроил перекур на 15 минут и зарядка ожила, слава Аллаху... В общем на этом эксперимент пока решил закончить и положить писульку (как говорит мой племянник), собрал как было.
Меня смущает второй оптрон, возможно ток регулируется хитрее чем я думаю...
МК: MC9RS08KA8 производства Freescale Semi.
Полевик: STP45NF06 (N-CHANNEL 60V - 0.022Ω 38A)
ШИМ: TH20594 MC 1.4 даташита не нашел
Резисторы по 1.62 Ома
|
|
|
|
|
|
lsv884
|
Дата: Суббота, 28.10.2023, 18:26 | Сообщение # 52
|
|
|
Доброго дня всем.
Кто подскажет напряжение стабилизации стабилитрона
ZD1 зарядного LC40 PCB0340 REV1.5.
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 28.10.2023, 22:36 | Сообщение # 53
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
15в
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
lsv884
|
Дата: Воскресенье, 29.10.2023, 01:33 | Сообщение # 54
|
|
|
Запаял на 15 в стабилитрон,зарядное мигает попеременно светодиодами.
Были неисправны R15 на 82 ома и стабилитрон ZD1.
Прозвонил все транзисторы и диоды,все исправно.
Заменил оптопару 817 и tl431.
Зарядка не идет (((
Без аккумулятора на плате на контактах В+ и В- какое напряжение должно быть ?
У меня изменяется от 1 до 36 вольт.
Где бяка засела ?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 29.10.2023, 12:12 | Сообщение # 55
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
еще ищите сгоревшие детали и обрывы
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
lsv884
|
Дата: Понедельник, 30.10.2023, 02:38 | Сообщение # 56
|
|
|
Нашел неисправность,обрыв обмотки подпитки TOP255EN.
Замигал зеленый светодиод и зарядка пошла.
|
|
|
|
|
|
ASPetrovich
|
Дата: Четверг, 22.02.2024, 14:15 | Сообщение # 57
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
чтобы проверить холодную часть, достаточно одного напряжения или есть нюансы?
|
|
|
|
|
|
1969cam
|
Дата: Воскресенье, 03.03.2024, 02:04 | Сообщение # 58
|
|
|
Подскажите, можно ли запустить данное ЗУ подпаяв к плате готовый ИБП взамен родной ВВ части?
|
|
|
|
|
|
Anat78
|
Дата: Воскресенье, 03.03.2024, 08:39 | Сообщение # 59
|
Администраторы
Anat78
Майор
- Сообщений:7051
- Репутация:59±
|
Да конечно можно если вы обеспечите обратную связь от вторичной части
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
mitakasz
|
Дата: Суббота, 19.10.2024, 18:08 | Сообщение # 60
|
|
|
Цитата ASPetrovich (  ) Так никто и не победил проблему "красного светодиода" в этой зарядке?
У меня проблема оказалась в конденсаторе С125. После замены все стало нормально. С125 – 250 nF.
Сообщение отредактировал mitakasz - Суббота, 19.10.2024, 18:11 |
|
|
|
|
