Схема зарядного Bosch AL1814 CV 1607502501-A ремонт
|
|
|
ra9uid857
|
Дата: Вторник, 06.07.2021, 03:58 | Сообщение # 61
|
|
|

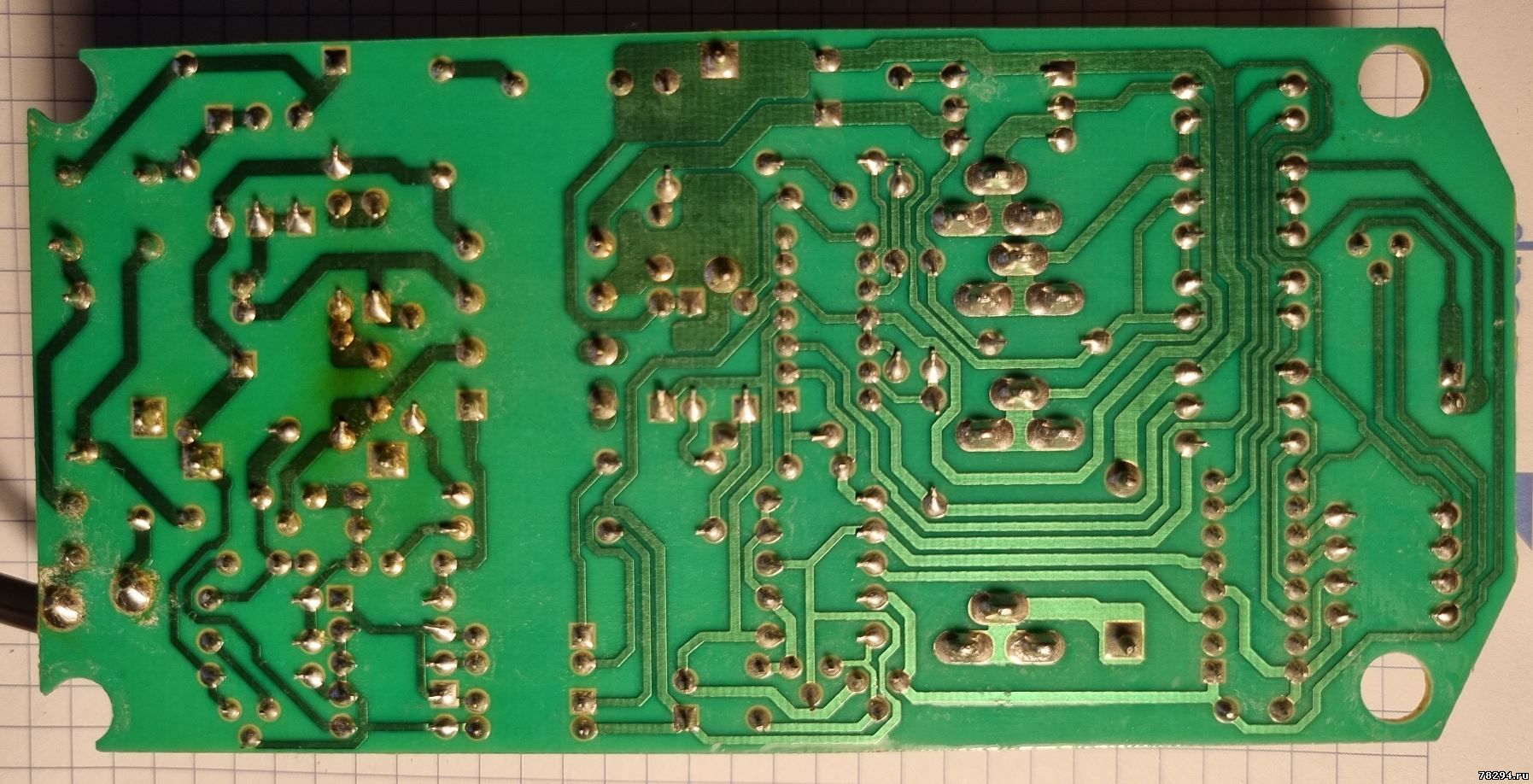

Здравствуйте! Дык вот в чём вся засада-как и полагается в боше,две оптопары 817-одна типа регулировка тока заряда-фактически управляет напряжением,а вторая-глушилка возбуда генератора с высокой стороны-вот на этой оптопаре и появляется напруга почти один вольт,соответственно светодиод меркнет,реле отбрасывает контакты заряда,синхронный выпрямитель тоже встаёт колом-хотя по печатке он никакой связи с процем не имеет-наверно напряжения этого ему не хватает. Высоковольтная часть как и у AL1814-на двух транзисторах.Там ничего не греется,истоковый резюк силового ключа ОК,транзисторы оба в норме.Получается-глушит он его по непонятной причине. Ерунда какая-то...Сейчас смотрю плату аккума-фотки прикреплю. Надо-бы как-то эту тему отдельно выделить-мне пока система не даёт.Люди увидят и быстрей дело пойдёт-мож у кого такое чудо тоже в ремонте.Дело в том,что разобраться надо-похоже сейчас все новые зарядники по такому принципу будут делать.Буду сейчас сюда по ходу дела свои изыскания забрасывать.И ещё-терморезистор -сейчас померил-8 ком,но прямого контакта с выводами батареи не имеет-всё в проц идёт.Как-то бы обмануть проц в зарядке и запустить без аккума-это видимо вывод TOOL-на плате так помечен.А второй-NTC-это перегрев.
|
|
|
|
|
|
ASPetrovich
|
Дата: Воскресенье, 12.09.2021, 18:48 | Сообщение # 62
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Всем привет!
Прочитал почти всю ветку, но однозначной рекомендации так и нашел (((
У меня, как и многих тут, такая проблема:
"Вставляешь в розетку – индикатор светится постоянно.
Подключаешь аккумулятор – индикатор мигнет и снова светится постоянно. "
Соответственно, аккумулятор не заряжается.
На выходе 8.5 В, аккумулятор вроде нормальный, на других зарядках (не 1814) заряжается без проблем....
Сейчас в наличии две зарядки, которые ведут себя одинаково. В одной я восстановил горячую часть, а вторую вообще не трогал...
Что-то идей пока нет ... (((
|
|
|
|
|
|
konnalex
|
Дата: Четверг, 16.09.2021, 19:28 | Сообщение # 63
|
|
|
На выходе, без нагрузки 9,6в. Должно быть 8,5 в. Видимо из-за этого не идет заряд. Не могу найти причину. Просьба помочь. Добавлено (20.09.2021, 11:31)
---------------------------------------------
Цитата konnalex (  ) На выходе, без нагрузки 9,6в. Должно быть 8,5 в. Видимо из-за этого не идет заряд. Не могу найти причину. Просьба помочь. |
|
|
|
|
|
shubinababailova
|
Дата: Вторник, 12.10.2021, 14:29 | Сообщение # 64
|
|
|

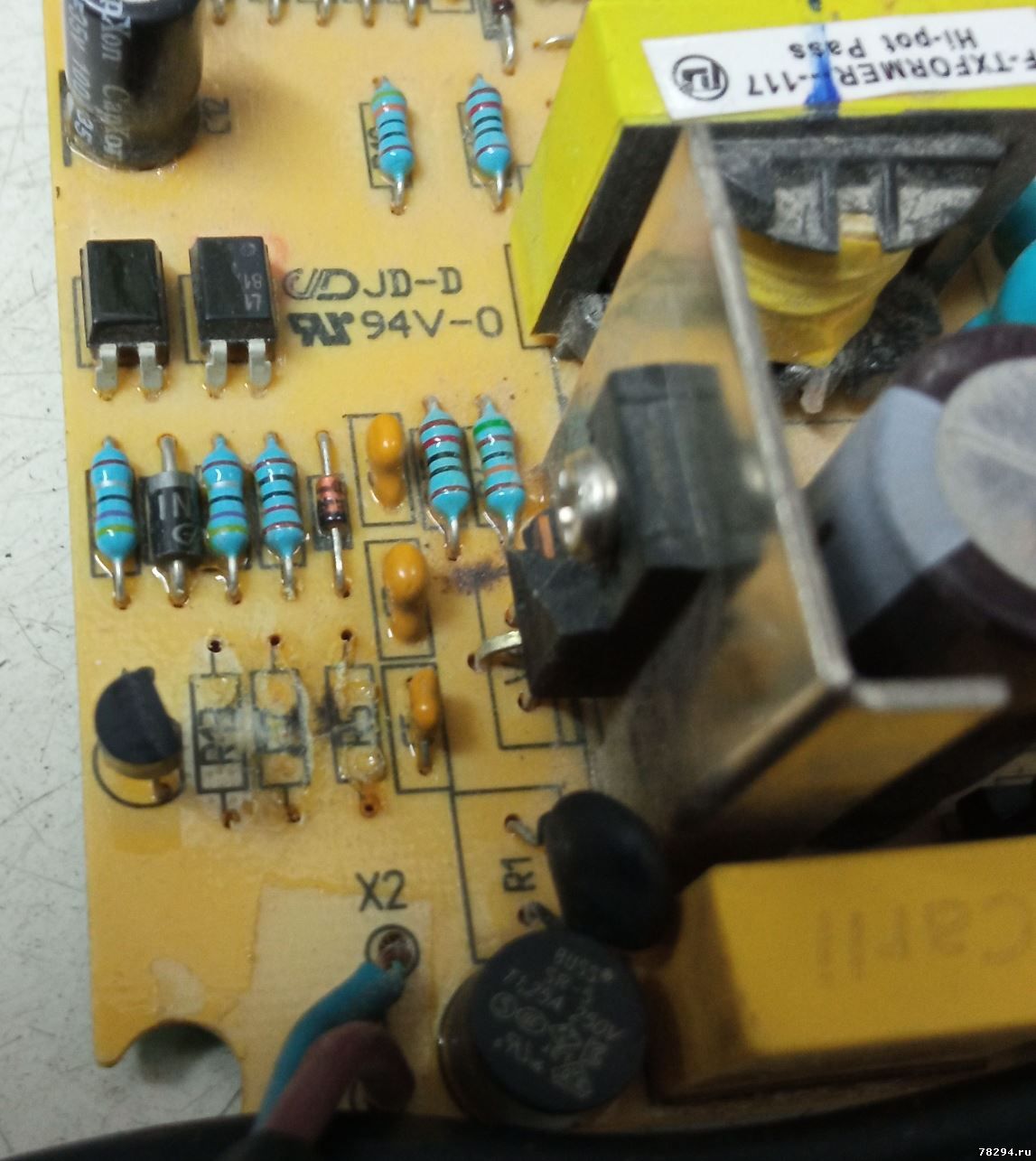

Здравствуйте, не очень разбираюсь в теме, подскажите пожалуйста. Случайно попала вода на зарядник, визуально замкнуло два резистора (на картинке) помогите определить их маркировку. т.к. полосы не видно, а схему читать не умею(
Заранее спасибо за ответ.
|
|
|
|
|
|
kseon
|
Дата: Пятница, 15.10.2021, 19:56 | Сообщение # 65
|
Пользователи
kseon
Рядовой
- Сообщений:17
- Репутация:2±
|

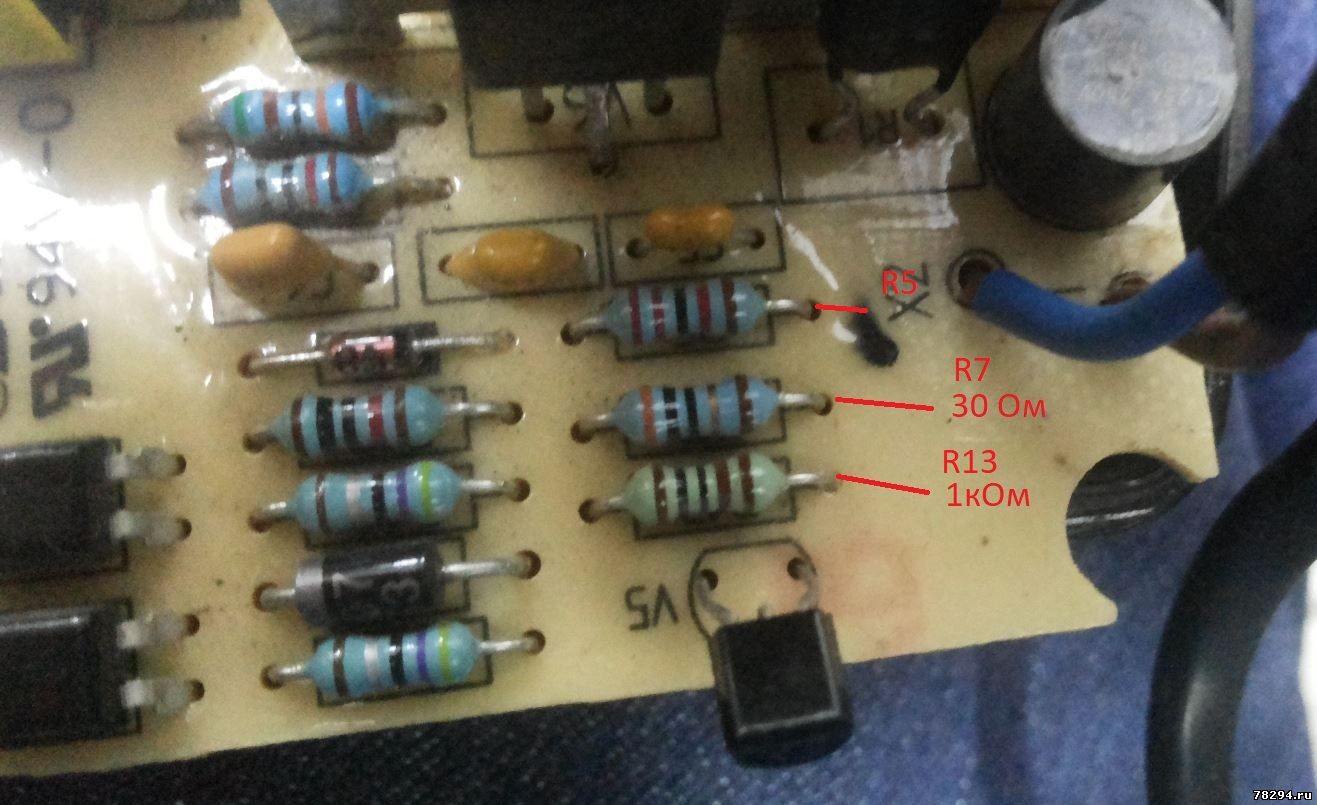

30 ом и 1 ком
http://ali.pub/3td9m9
Сообщение отредактировал kseon - Пятница, 15.10.2021, 20:12 |
|
|
|
|
|
dolzhenkov71
|
Дата: Пятница, 15.10.2021, 23:50 | Сообщение # 66
|
|
|
Добрый день!
Уронил зарядку и светодиод, показывающий процесс зарядки (v19), сломался. Его можно заменить любым другим светодиодом или каким-то определенным?
|
|
|
|
|
|
Anat78
|
Дата: Суббота, 16.10.2021, 00:16 | Сообщение # 67
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
да любым другим: http://alli.pub/61xxfp
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
konnalex
|
Дата: Понедельник, 25.10.2021, 11:40 | Сообщение # 68
|
|
|
Писал выше, ответ не получил. Лежит два зарядных устройства с отличными напряжениями на выходе. Просьба помочь. Мысли есть какие? Поддержим ветку.
|
|
|
|
|
|
Pawlushik
|
Дата: Воскресенье, 21.11.2021, 00:31 | Сообщение # 69
|
|
|
Та же беда, после земены транзисторов, резисторов. 8,5в появилось на выходе, но при подключении акб помигает несколько раз и просто горит светодиод. Куда копать дальше? Что проверить? АКБ естественно не полностью заряжены
|
|
|
|
|
|
ASPetrovich
|
Дата: Пятница, 11.02.2022, 23:20 | Сообщение # 70
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
мне в подобной ситуации помогла замена V8, был пробит...
1n4148
http://alli.pub/68tc4xДобавлено (13.02.2022, 19:55)
---------------------------------------------
Все детальки вроде целые, а 8,5 В на выходе нет ....
У кого-то было подобное?
Сообщение отредактировал ASPetrovich - Пятница, 11.02.2022, 23:25 |
|
|
|
|
|
gv853gv
|
Дата: Воскресенье, 13.02.2022, 21:14 | Сообщение # 71
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата ASPetrovich ( ) Все детальки вроде целые, а 8,5 В на выходе нет ....У кого-то было подобное? |
|
|
|
|
|
ASPetrovich
|
Дата: Понедельник, 14.02.2022, 12:46 | Сообщение # 72
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Цитата gv853gv ( ) R7? R8?
Вроде в норме, по 510К... Без них шарманка же не запустится ?
У меня на выходе на ХХ не отсутствует напряжение, оно низкое, 4,4 В всего.
Сообщение отредактировал ASPetrovich - Понедельник, 14.02.2022, 12:48 |
|
|
|
|
|
gv853gv
|
Дата: Понедельник, 14.02.2022, 16:47 | Сообщение # 73
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата ASPetrovich ( ) на выходе на ХХ не отсутствует напряжение, оно низкое, 4,4 В всего
Тогда я бы с пристрастием отнесся к обратной связи - тиристор, оптопара и особенно резисторы в их цепях
|
|
|
|
|
|
ASPetrovich
|
Дата: Понедельник, 14.02.2022, 17:17 | Сообщение # 74
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Цитата gv853gv ( ) Тогда я бы с пристрастием отнесся к обратной связи - тиристор, оптопара и особенно резисторы в их цепях
оптопару проверял и даже заменил на всякий случай... LMку тоже поменял, резисторы вроде все в норме, я даже керамику перепроверил ....
не проверил только трансформатор, но заменить нечем, поэтому пока думаю что там все нормально...
при замыкании диода оптопары, напряжение на выходе поднимается вроде до отсечки стабилитрона, больше 20 вольт...
|
|
|
|
|
|
gv853gv
|
Дата: Понедельник, 14.02.2022, 17:23 | Сообщение # 75
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
Цитата ASPetrovich ( ) но где там тиристор?... Добавлено (14.02.2022, 17:31)
---------------------------------------------
А какое напряжение на 1-й ножке IC4?
|
|
|
|
|
|
ASPetrovich
|
Дата: Понедельник, 14.02.2022, 18:04 | Сообщение # 76
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Цитата gv853gv ( ) сорри, имел в виду TL431
зарядка то простая, там деталек раз и обчелся .... ((((
никогда не было такой проблемы, прямо я в растерянности...
все целое и не работает ((((((
|
|
|
|
|
|
gv853gv
|
Дата: Понедельник, 14.02.2022, 18:57 | Сообщение # 77
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
в том то и дело, что подача обратной связи через схему сравнения
номинал любого резистора поплывет и уже на выходе либо заниженное либо завышенное напряжение
|
|
|
|
|
|
ASPetrovich
|
Дата: Понедельник, 14.02.2022, 19:15 | Сообщение # 78
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Цитата gv853gv ( ) номинал любого резистора поплывет и уже на выходе либо заниженное либо завышенное напряжение
т.е. как вариант прозвонить ВСЕ резисторы?
|
|
|
|
|
|
gv853gv
|
Дата: Понедельник, 14.02.2022, 19:38 | Сообщение # 79
|
Пользователи
gv853gv
Рядовой
- Сообщений:76
- Репутация:3±
|
ну смотрите, при замыкании ножек оптопары напряжение поднимается прилично - значит не отрабатывает обратная связь
Активные элементы Вы уже меняли, остается грешить на пассивные
Электролитов в схеме практически нет, а резисторы в моей практике "уходили" неоднократно
Но и целостность дорожек не мешало-бы просмотреть - в платах плотно залитых лаком, что номиналы, что дорожки отследить это еще от квест...Добавлено (14.02.2022, 19:41)
---------------------------------------------
Кстати какие все-таки напряжения на 1-й ножке IC4 и 4-й ножке IC3?
|
|
|
|
|
|
ASPetrovich
|
Дата: Понедельник, 14.02.2022, 21:15 | Сообщение # 80
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Цитата gv853gv ( ) в платах плотно залитых лаком, что номиналы, что дорожки отследить это еще от квест..
это точно ....
|
|
|
|
|
|
bvale
|
Дата: Пятница, 25.02.2022, 22:12 | Сообщение # 81
|
Пользователи
bvale
Рядовой
- Сообщений:11
- Репутация:0±
|
Дорожки там беда. Очень тонкая фольга. Трескает возле выводов и не видно, только прозванивать
|
|
|
|
|
|
savinsv65
|
Дата: Вторник, 22.03.2022, 01:23 | Сообщение # 82
|
|
|
Всем привет, подскажите по ремонту зарядного bosch al 1814 cv .Не работает осечка заряда аккум. Сгорели резисторы R24 R25 ,за не имением таковых 0,22Ома поставил сопротивление из нихрома, но точно замерить нечем. Может-ли из-за этого не работать отсечка?
Добавлено (22.03.2022, 01:43)
---------------------------------------------
Цитата Anat78 ( ) r24 = r25 = 0,22 ома +-5% |
|
|
|
|
|
Anat78
|
Дата: Вторник, 22.03.2022, 08:40 | Сообщение # 83
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
да должно быть именно 0,22+-5%
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
matrixnod88
|
Дата: Понедельник, 28.03.2022, 09:51 | Сообщение # 84
|
|
|
Та же проблема ! Вставляешь в розетку – индикатор светится постоянно.
Подключаешь аккумулятор – индикатор мигнет один раз и снова светится постоянно. "
Аккумулятор не заряжается.
На выходе на конденсаторе ХХ 8.62 В
Что можно проверить?
|
|
|
|
|
|
Anat78
|
Дата: Понедельник, 28.03.2022, 10:45 | Сообщение # 85
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Проверьте аккумулятор
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
alariyns
|
Дата: Вторник, 29.03.2022, 02:50 | Сообщение # 86
|
|
|

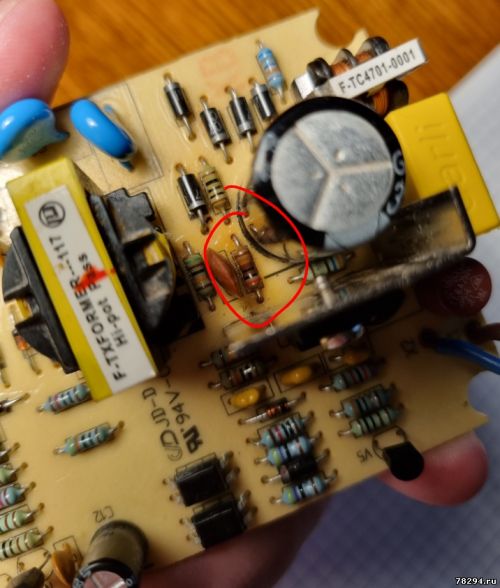

Здравствуйте
Тесть попросил починить зарядку. Заменой резистора, который явно хорошо грелся, я так понимаю не обойдётся? Подскажите, что проверить в моём случае.
Фото прилагаю.
|
|
|
|
|
|
Anat78
|
Дата: Вторник, 29.03.2022, 10:37 | Сообщение # 87
|
Администраторы
Anat78
Майор
- Сообщений:7020
- Репутация:58±
|
Проверьте еще транзистор и включайте в сеть через лампочку
78294@mail.ru - 3D печать, крепления для L-boxx Bosch, Festool и многое другое.
http://www.78294.ru/forum/48
|
|
|
|
|
|
alariyns
|
Дата: Среда, 30.03.2022, 20:46 | Сообщение # 88
|
|
|
Подскажите наминал этого резистора.
|
|
|
|
|
|
ASPetrovich
|
Дата: Среда, 30.03.2022, 22:49 | Сообщение # 89
|
Пользователи
ASPetrovich
Рядовой
- Сообщений:50
- Репутация:3±
|
Цитата alariyns ( ) Подскажите наминал этого резистора. |
|
|
|
|
|
rafaello
|
Дата: Четверг, 14.04.2022, 17:25 | Сообщение # 90
|
|
|

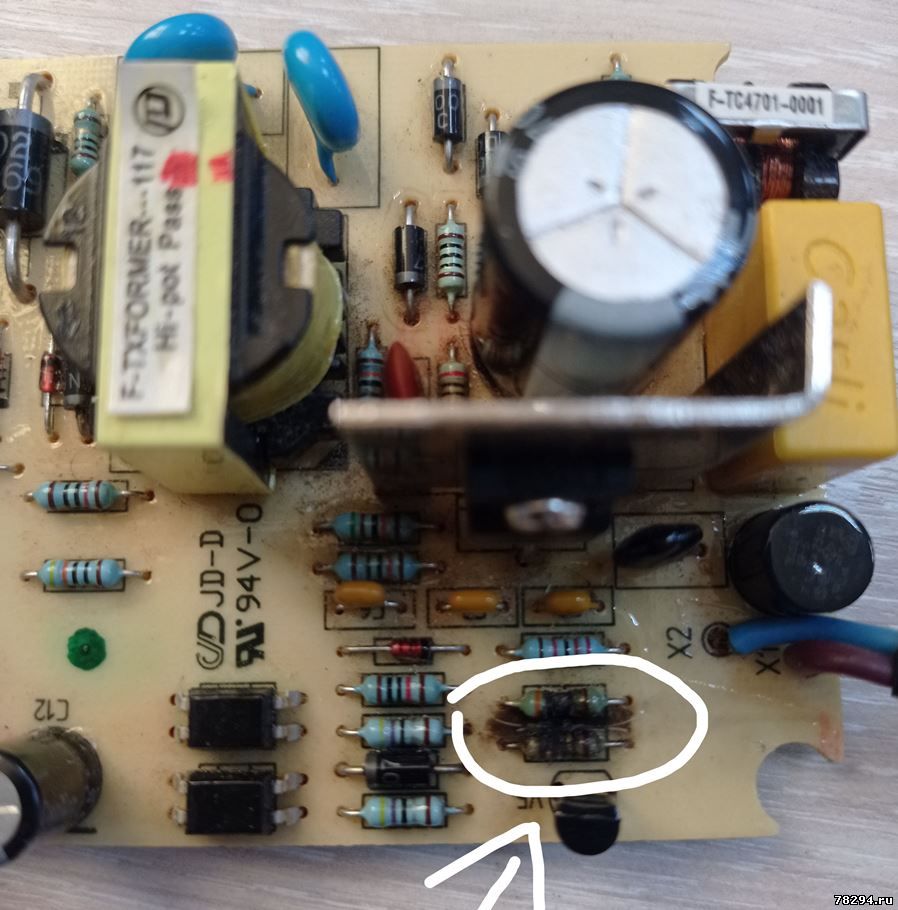

Доброго времени суток. Недавно вышла из строя зарядка от шурика.
Модель BOSCH AL1814 CV.
Разобрал нашёл сгоревшие резисторы, выпаял, но не пойму названия или номинал плата тоже прогорела. Не подскажите какие это R. И в чем может быть причина
|
|
|
|
|
